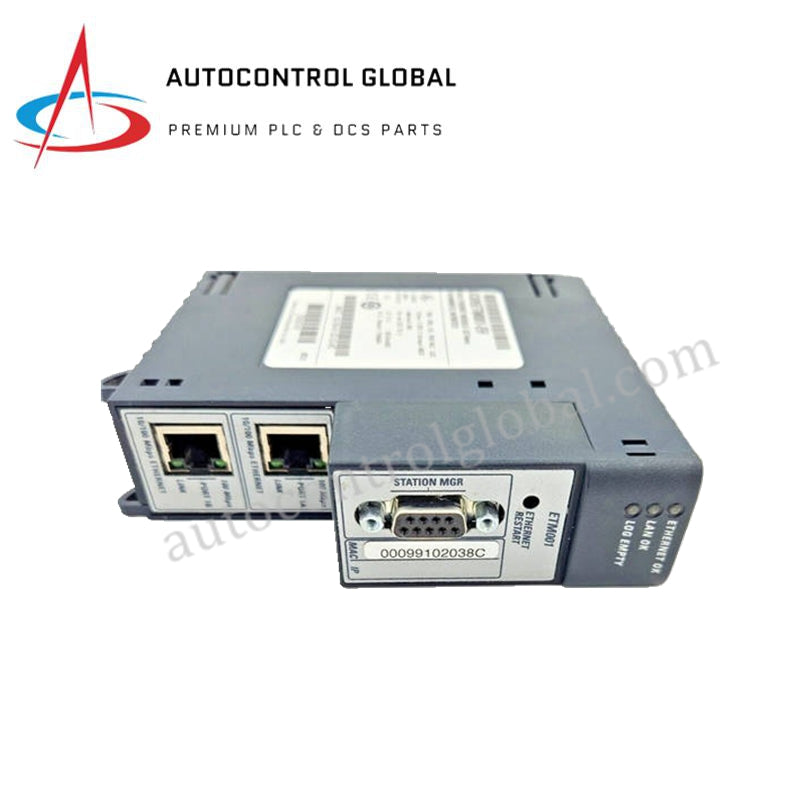

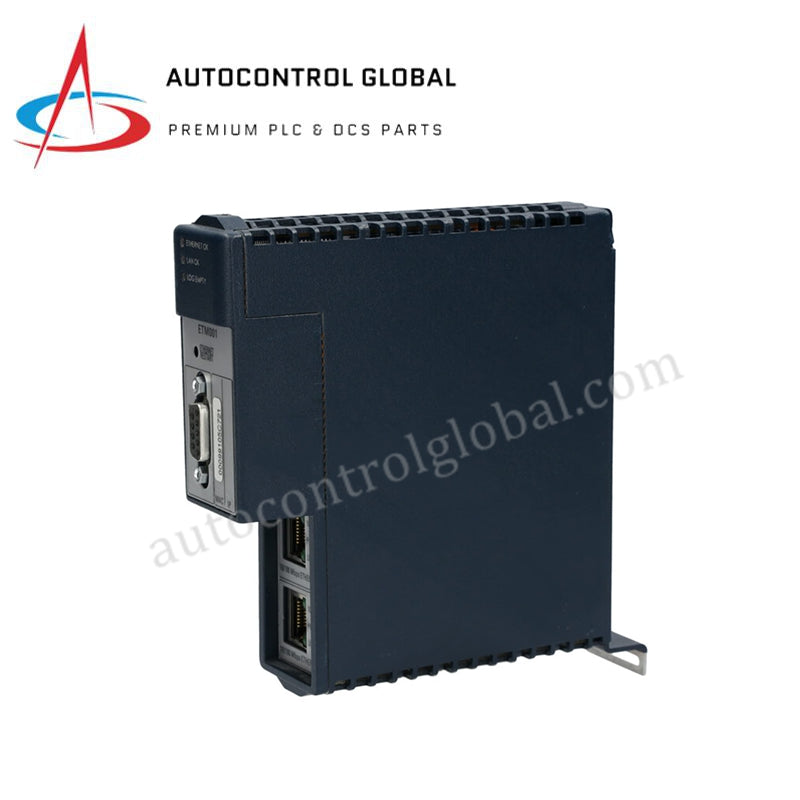

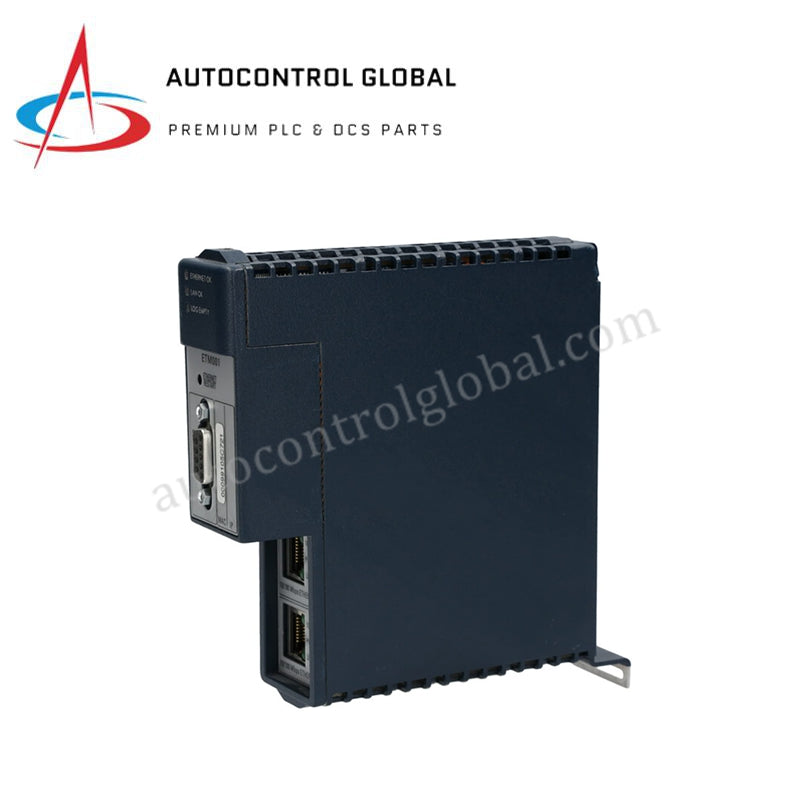

IC695ETM001-HT GE PACSystems RX3i-Kommunikationsmodule
Manufacturer: GE Fanuc
-
Part Number: IC695ETM001-HT
Condition：New with Original Package
Product Type: Kommunikationsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE PACSystems RX3i IC695ETM001-HT Ethernet-Schnittstellenmodul
Das GE PACSystems RX3i IC695ETM001-HT (IC695ETM001 Ethernet-Schnittstellenmodul) ist für die Hochgeschwindigkeits-Netzwerkkommunikation und die Steuerungsintegration in PACSystems-RX3i-Netzwerken konfiguriert und ermöglicht die direkte physische/elektrische Ausführung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC695ETM001-HT |
| Marke | GE / GE PACSystems |
| Herkunft | USA |
| Gewicht | 0,51 kg (1,13 lbs) |
| Abmessungen | Gehäusegröße eines RX3i-Moduls mit einem Steckplatz |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 1,2 A bei +3,3 VDC Rückwandbusversorgung |
| Ethernet-Schnittstellen | 2 x 10/100-Mbit/s-RJ-45-Anschlüsse mit automatischer Aushandlung (geschirmte 8-polige Buchsen) |
| Serielle Schnittstelle | 1 x RS-232-Anschluss (9-poliger D-Stecker, Buchse, 1200 Bit/s bis 115200 Bit/s) |
| Ethernet-Prozessor | 200-MHz-Prozessoreinheit |
| Netzwerkprotokolle | SRTP, Modbus TCP/IP, Ethernet Global Data (EGD), TCP/IP |
| Kanalisolation | 1500 V RMS Isolation zwischen Netzwerk und Rückwandbus |
Deterministische industrielle Ethernet- und Rückwandbusleistung
Das Modul führt deterministische Client-/Server-Paketübertragungen über deterministische Profinet-/EtherNet/IP-Netzwerke aus und ermöglicht so einen kontinuierlichen Datenaustausch zwischen RX3i-Steuerungen, HMIs und SCADA-Architekturen. Die Hardware arbeitet mit einer dedizierten, integrierten 200-MHz-Ethernet-Prozessoreinheit, verarbeitet SRTP- und Ethernet-Global-Data-(EGD)-Austausch in Echtzeit und leitet Daten über den universellen Rückwandbus mit hoher Rückwandbus-Kommunikationsgeschwindigkeit weiter. Die beiden 10/100-Mbit/s-RJ-45-Schnittstellen verfügen über Vollduplex-Auto-Negotiation und automatische Erkennung. Der integrierte nichtflüchtige Speicher hält die Betriebsparameter bei einem Stromausfall aufrecht. Die Flash-Firmware-Kompatibilität ermöglicht Feldaktualisierungen über Ethernet, während die Diagnosefunktionen des integrierten Webservers den Kanalstatus und Statistiken zum Netzwerkverkehr in Echtzeit anzeigen.
Häufig gestellte Fragen
F: Muss die Stromversorgung des Hauptracks PACSystems RX3i beim Einsetzen oder Entfernen dieses Moduls abgeschaltet werden?
A: Das Modul unterstützt den Austausch im laufenden Betrieb, sofern der Bediener die aktive Netzwerkabfrage an den angeschlossenen Feldkanälen pausiert, um Bus-Timeout-Fehler zu verhindern.
F: Wie konfigurieren Feldtechniker die Netzwerkparameter des Moduls ohne vorherige Vergabe einer IP-Adresse?
A: Die Konfiguration weist statische IP-Adressen oder DHCP-Einstellungen über Proficy Machine Edition (PME) am lokalen Rückwandbus oder über die frontseitige RS-232-Seriellenschnittstelle zu.
F: Welche Stromschienen-Zuordnungen müssen Techniker vor der Auswahl des Basisplattensockels berechnen?
A: Bei der Systemleistungsauslegung muss für jedes installierte Modul eine dedizierte Stromaufnahme von 1,2 A über die universelle +3,3-VDC-Rückwandbus-Stromschiene vorgesehen werden.
Richtlinien für die Installation vor Ort
- Sicherheitsmaßnahmen und ESD-Erdung: Trennen Sie die Stromversorgungen des Feldnetzwerks, bevor Sie die Hardware handhaben, und befestigen Sie ein geerdetes ESD-Handgelenkband an einer unlackierten Metallfläche des Schaltschrankrahmens.
- Einsetzen in den Rückwandbus: Richten Sie den Modulrahmen an den Führungsschlitzen der vorgesehenen Position am IC695-Universal-Rückwandbus aus und drücken Sie ihn fest hinein, bis die oberen und unteren Verriegelungen einrasten.
- Verlegung der Ethernet-Kabel: Schließen Sie geschirmte Twisted-Pair-Kabel (STP) der Kategorie 5e oder 6 an die RJ-45-Buchsen an. Erden Sie die Kabelschirme an einem einzigen Abschluss, um elektromagnetische Störungen zu unterdrücken.
- Verlegung der seriellen Kabel: Sichern Sie RS-232-Serienverbindungen mit geschirmten 9-poligen D-Sub-Steckern mit Schraubverriegelungen und verlegen Sie die Datenkabel mindestens 30 cm von AC-Stromleitungen entfernt.
- Erdungskontinuität der Basisplatte: Verbinden Sie die Gehäuse-Erdungsklemme der universellen Basisplatte direkt über ein stark dimensioniertes Kupfer-Erdungsband mit der zentralen Schutzerdungsschiene des Schaltschranks.
