IC695PNC001CA GE RX3i PACSystems Technisches Handbuch

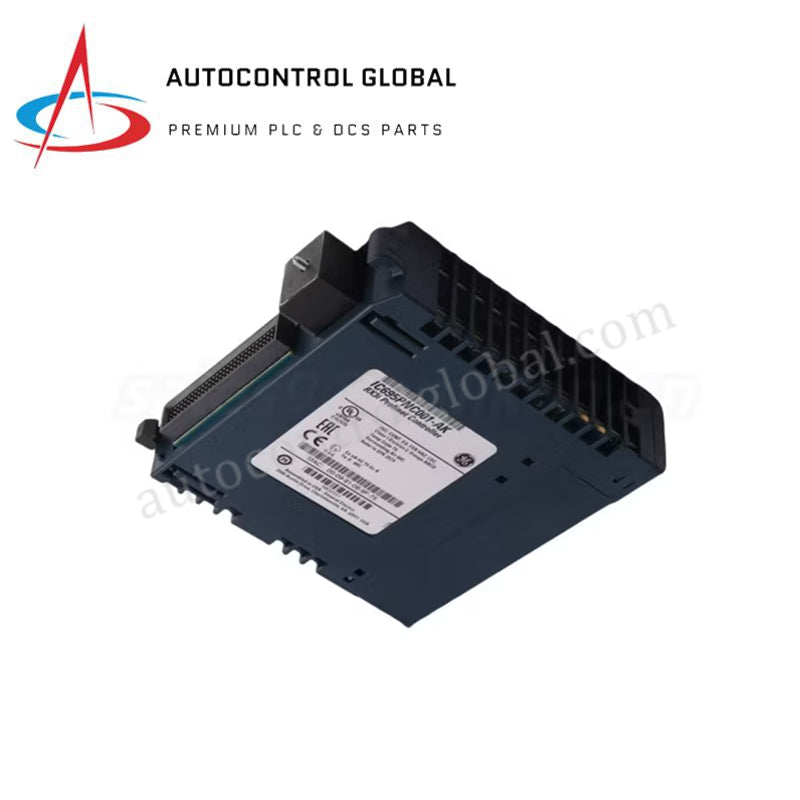

GE IC695PNC001CA RX3i PacSystem PROFINET Controller-Modul

Konfiguriert für die Verwaltung verteilter I/O-Netzwerke in RX3i PacSystem-Architekturen, bietet das GE IC695PNC001CA (IC695PNC001CA PROFINET Controller-Modul) eine direkte physische/elektrische Ausführung. Die Hardware arbeitet als dedizierter PROFINET IO-Controller über den lokalen Backplane-Bus und steuert den hochgeschwindigkeits Echtzeit-Datenaustausch sowie das zyklische Scannen von bis zu 64 entfernten PROFINET-Feldgeräten über deterministische Netzwerke.

Hardware-Spezifikationen

Eigenschaften der Industrie-Steuerungs- & SPS-Plattform

Das GE IC695PNC001CA koordiniert Netzwerktopologien durch Ausführung nativer Media Redundancy Protocol (MRP) Ringsequenzen neben Standardlinien- und Stern-Layouts, um das System gegen Kabelausfälle an einzelnen Punkten abzusichern. Das Modul integriert sich direkt in den RX3i PCI-Backplane-Bus, um maximale Datenübertragungsgeschwindigkeit zu gewährleisten und Verzögerungen bei der Logikausführung im Host-Controller zu vermeiden. Die interne Logik überwacht die Netzwerklasten und aktualisiert Register direkt, wobei die Firmware-Flash-Kompatibilität mit zeitgemäßen RX3i-Verarbeitungsknoten erhalten bleibt. Der Varianten-Suffix „CA“ kennzeichnet eine werkseitig aufgetragene Schutzbeschichtung, die die Integrität der internen Leiterbahnen erhält und eine Verschlechterung durch atmosphärische Schadstoffe bei variierenden I/O-Dichteprofilen verhindert.

Häufig gestellte Fragen

F: Wie setzt das IC695PNC001CA-Modul Netzwerksicherheitsgrenzen auf der physischen Port-Ebene durch?

A: Der integrierte Kommunikationsprozessor führt hardwarebasierte MAC-Filterung und Schutz vor Broadcast-Stürmen direkt an den Transceivern aus. Diese Architektur verwirft nicht autorisierte oder fehlerhafte Ethernet-Pakete, bevor sie die internen 1-ms-Echtzeitpuffer belegen, und schützt so die SPS-Rack-Logik vor externen Netzwerklärm.

F: Können die zwei integrierten RJ-45-Netzwerkports mit unabhängigen IP-Adressen für separate Subnetze konfiguriert werden?

A: Nein, die zwei RJ-45-Ports fungieren als eingebettete unmanaged Switch-Ebene mit gemeinsamer IP-Adressierung. Diese Struktur ermöglicht einfache Daisy-Chain-Linientopologien oder die direkte Ausführung des Media Redundancy Protocol (MRP) Rings ohne externe Netzwerkswitch-Hardware.

F: Welche strukturelle Fehlfunktion tritt auf, wenn die konfigurierte Kapazität für entfernte Geräte das 64-Knoten-Limit überschreitet?

A: Die Firmware des Moduls setzt strikt die Grenzen der Conformance Class B durch. Der Versuch, ein 65. PROFINET-Gerät zuzuordnen, führt dazu, dass das Konfigurationsprüfwerkzeug das Hardware-Image ablehnt, die Backplane-Synchronisationssequenz stoppt und einen Konfigurationsfehler auf der CPU-Karte protokolliert.

Feldinstallationsrichtlinien

• Chassis-Positionierung und Einbau: Installieren Sie das IC695PNC001CA vertikal in jeden einzelnen Steckplatz eines RX3i Universal-Rack-Chassis. Führen Sie das Modul gleichmäßig entlang der Kunststoffführungsschienen, bis der Hochgeschwindigkeits-PCI-Stecker vollständig in die Backplane einrastet, und verriegeln Sie dann die oberen und unteren Halteanker.
• Abschirmung der Kommunikationskabel: Verlegen Sie alle Cat6 geschirmten Twisted-Pair-Leitungen (STP) fern von Drehstrommotorleitungen und AC-Stromverteilungsleitungen. Erden Sie die äußere Kupfergeflechtschirmung der RJ-45-Kabel ausschließlich an der Schaltschrank-Eintrittsverschraubung, um Gleichtaktstörungen zu vermeiden, die Paketfehler im Echtzeit-Datenstrom verursachen könnten.
• Verdrahtungsanforderungen für Ringtopologien: Beim Einsatz eines deterministischen MRP-Ringnetzwerks verbinden Sie Port 1 mit dem Eingang der ersten entfernten Station und führen Port 2 vom Ausgang des letzten entfernten Knotens zurück. Stellen Sie sicher, dass alle nachgelagerten Schnittstellenadapter MRP-Client-Funktionen unterstützen, um ein korrektes Ringwiederherstellungsverhalten unter 200 ms zu gewährleisten.
