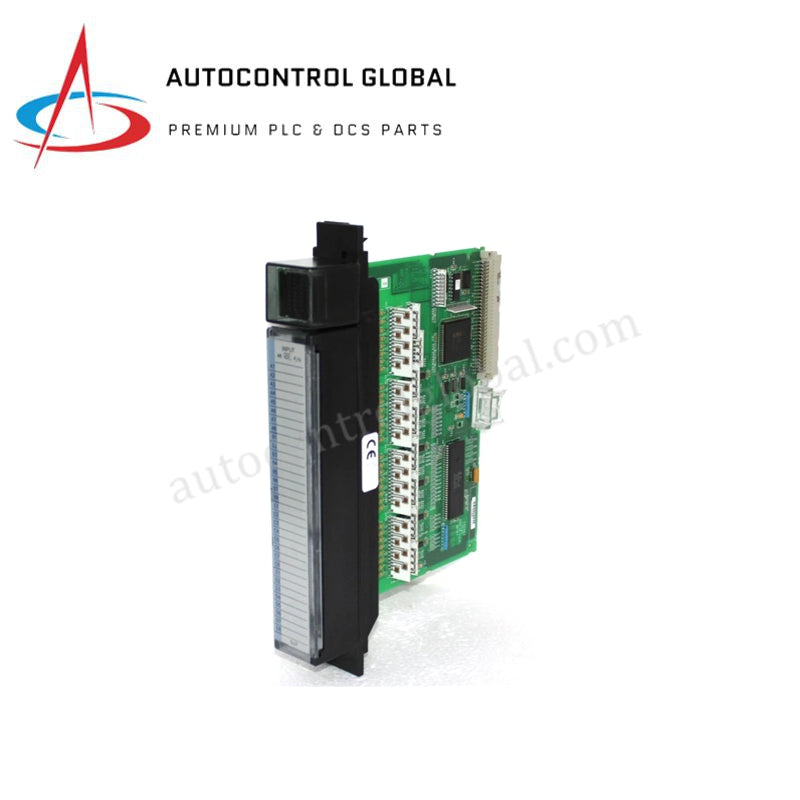

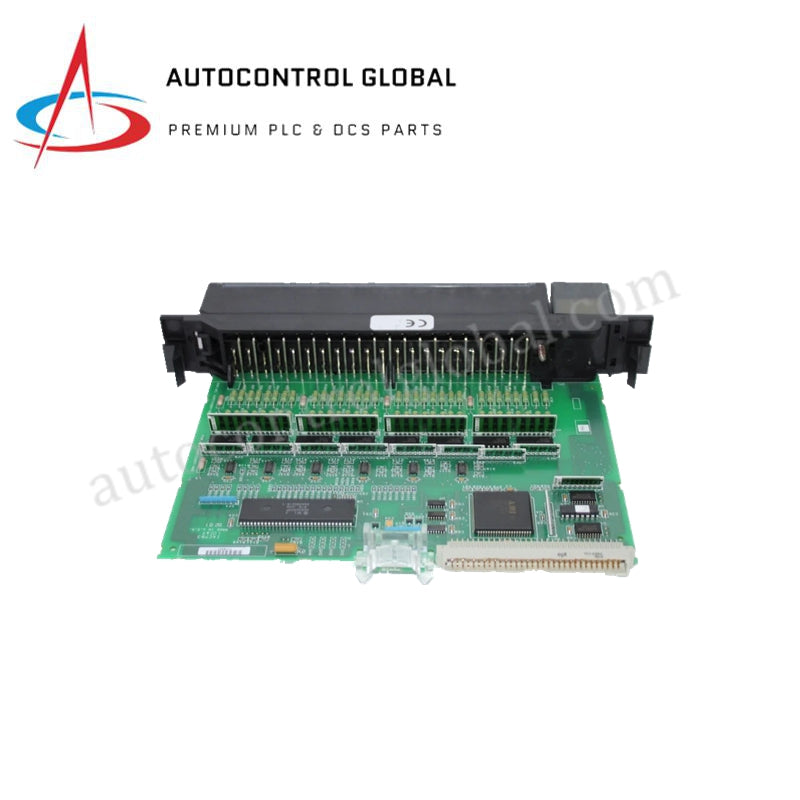

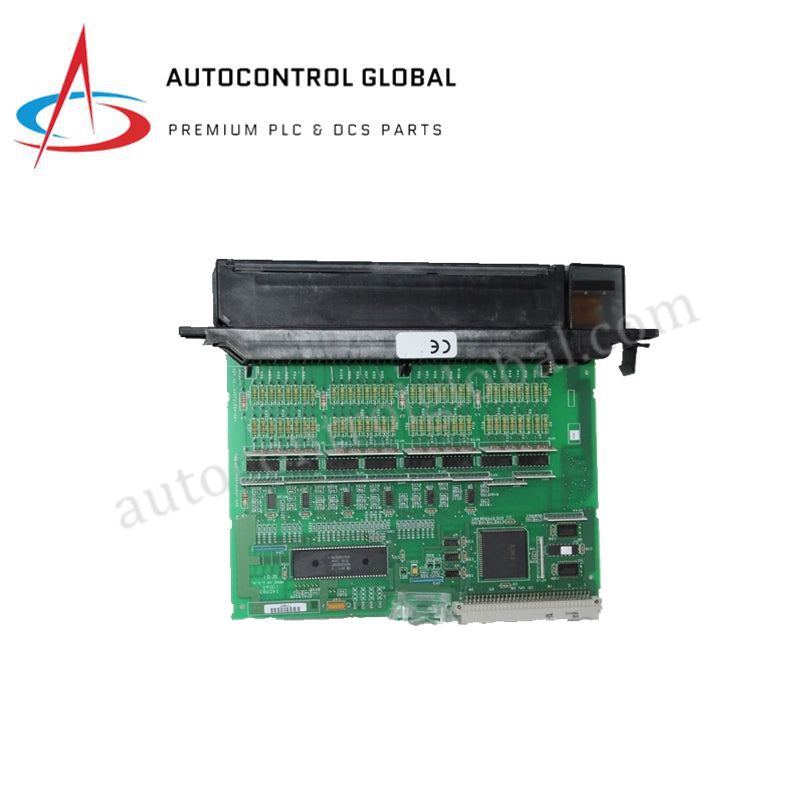

IC697MDL654 GE Series 90-70 32-Punkt-48-VDC-Eingangsmodul

  • Manufacturer: GE Fanuc

  • Part Number: IC697MDL654

  • Condition:New with Original Package

  • Product Type: Digitaleingangsmodule

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE Fanuc IC697MDL654 Series 90-70 Digitaleingangsmodul

Das GE Fanuc IC697MDL654, auch als IC697MDL654-Digitaleingangsmodul katalogisiert, dient als dedizierte Hardwarekomponente zur Verarbeitung positiver und negativer Logiksignale mit 48 VDC in GE Fanuc Series 90-70-Plattformen.

Hardwarespezifikationen

Parameter Spezifikation
Modell IC697MDL654
Marke GE Fanuc / Emerson Automation
Herkunft USA
Gewicht 1,36 kg (3,00 lbs)
Abmessungen Standardmodul mit einem Steckplatz für Series 90-70
Betriebstemperatur 0 °C bis +60 °C
Leistungsaufnahme 0,3 A (300 mA) bei +5 VDC (Anforderung an die Rückwandbusversorgung)
Anzahl der Eingänge 32 digitale Kanäle
Nenneingangsspannung 48 VDC (positive oder negative Logik)
Eingangsspannungsbereich -3 bis 56 VDC
Nenneingangsstrom typischerweise 4,7 mA
Spannungsbereich im EIN-Zustand 33 bis 56 VDC
Spannungsbereich im AUS-Zustand 0 bis 10 VDC
Strom im EIN-Zustand 3 bis 8 mA
Strom im AUS-Zustand 0 bis 2 mA
Isolationsspannung 1500 VDC dauerhaft (Feldklemmen gegenüber der Rückwandbuslogik)

Kommunikationsgeschwindigkeit des Rückwandbusses und Firmware-Kompatibilität

Das IC697MDL654 führt kontinuierliche Statusabfragen über seine 32 Eingangsschaltungen durch und überträgt digitale Byte-Strukturen direkt an das VME-basierte Series 90-70-Rack. Dadurch wird über die Ausführungszyklen hinweg eine hohe Kommunikationsgeschwindigkeit des Rückwandbusses aufrechterhalten. Für 1500 VDC ausgelegte optische Isolationsbarrieren trennen die Feldsignale von den Logikschaltungen und verhindern, dass Überspannungen in die Leiterbahnen des Rückwandbusses gelangen. Die interne Schaltung gewährleistet eine nahtlose Firmware-Flash-Kompatibilität mit Standard-CPU-Einheiten der Series 90-70 und ermöglicht deterministisches E/A-Abfragen, eine schnelle Signalerkennung sowie eine Synchronisierung des Rückwandbusses, ohne Hardware-Interruptfehler zu erzeugen.

Häufig gestellte Fragen

F: Unterstützt das Eingangsmodul IC697MDL654 den laufenden Austausch, während die Grundplatte mit Strom versorgt wird?

A: Nein, das Wartungspersonal muss die Hauptversorgung des Rückwandbusses trennen, bevor das Modul entfernt oder eingesetzt wird. Das Einsetzen im laufenden Betrieb in einen aktiven VME-Steckplatz der Series 90-70 kann Logikkomponenten beschädigen und Kommunikationsunterbrechungen am Rückwandbus verursachen.

F: Können die Eingangsschaltungen des IC697MDL654 sowohl Senken- als auch Quellenverdrahtungskonfigurationen im Feld aufnehmen?

A: Ja, die Hardwarearchitektur des Moduls unterstützt sowohl positive Logik (Senken) als auch negative Logik (Quelle) für 48-VDC-Signalschleifen an den Eingangspunkten.

F: Welche Versorgungsschiene bezieht Strom aus dem Systemchassis, um die Modul-Logik zu versorgen?

A: Die Modul-Logik bezieht einen maximalen Strom von 0,3 A (300 mA) direkt aus der zentralen +5-VDC-Versorgungsschiene des Rückwandbusses.

Richtlinien für die Installation im Feld

Richten Sie die Leiterplatte des IC697MDL654 an den oberen und unteren Kartenführungen des ausgewählten Series 90-70-Steckplatzes aus. Schieben Sie die Karte nach innen, bis die rückseitigen DIN-Steckverbinder vollständig mit der Logikebene des Rückwandbusses verbunden sind, und betätigen Sie anschließend die oberen und unteren Halteverriegelungen, um das Modul zu sichern.

Schließen Sie die Feldverdrahtung an der abnehmbaren Klemmenblockbaugruppe an. Trennen Sie die 48-VDC-Kabel für die digitalen Eingänge von leistungsführenden AC-Leitern und Motorantrieben, um eine induktive Einkopplung von Störgeräuschen in die Signalleitungen zu verhindern.

Verbinden Sie die Schirmdrähte direkt über kurze Kupferbänder mit großem Querschnitt mit der zentralen Erdungsschiene des Gehäuses. Stellen Sie einen ungehinderten vertikalen Luftstrom oberhalb und unterhalb des Racks sicher, damit die Umgebungstemperatur im Betrieb zwischen 0 °C und +60 °C bleibt.
