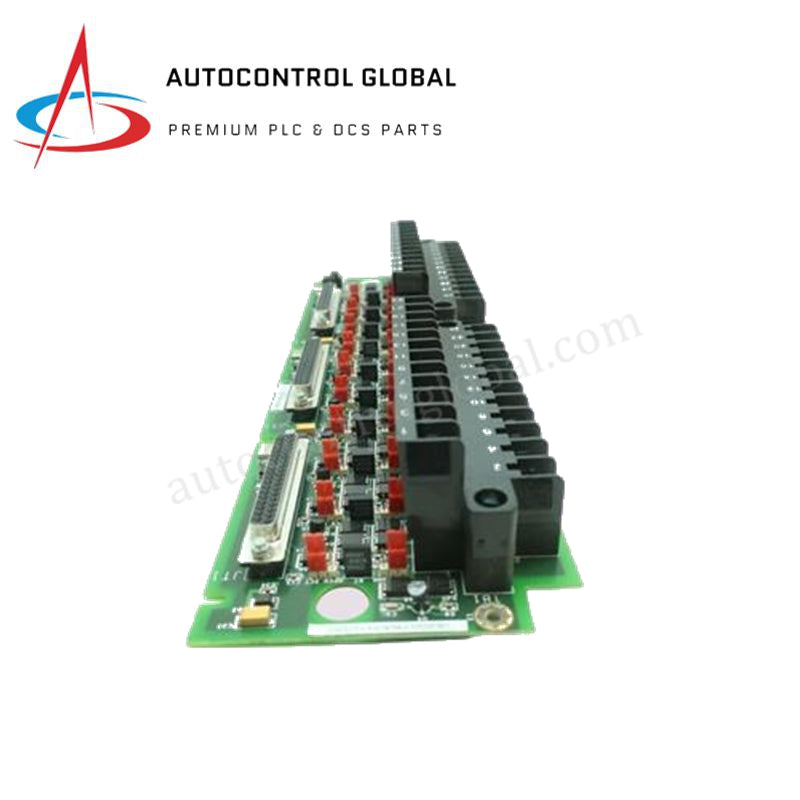

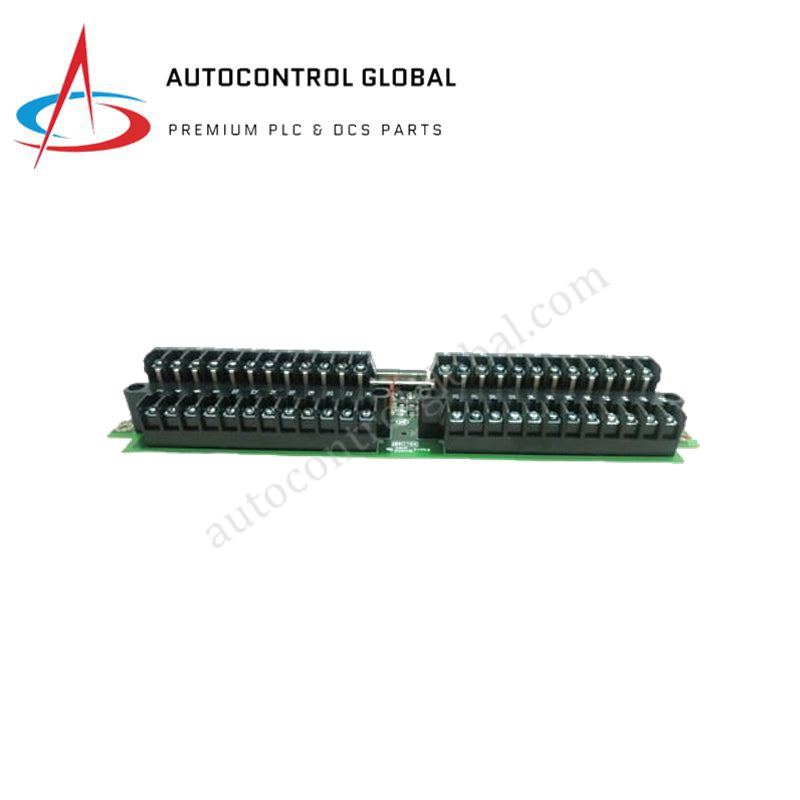

IS200TBAIH1C GE Mark VI Speedtronic Analog-Eingangsmodul

GE IS200TBAIH1C Analog-Eingangs-Terminalplatine

Die GE IS200TBAIH1C, auch als IS200TBAIH1C Terminalplatine katalogisiert, fungiert als dedizierte Hardwarekomponente zur Analog-Eingangssignalbeendigung und -konditionierung innerhalb der Mark VI Speedtronic-Steuerplattformen.

Hardware-Spezifikationen

Industrielle Steuerung und Firmware-Kompatibilität

Die IS200TBAIH1C ermöglicht deterministische Signalverarbeitung, indem sie als physische Schnittstelle zwischen feldmontierter Instrumentierung und den Mark VI I/O-Packs fungiert. Die Architektur der Platine ist so ausgelegt, dass Kanal-zu-Kanal- und Kanal-zu-System-Isolation gewährleistet wird, was zur Aufrechterhaltung der Messgenauigkeit in hochstörungsanfälligen Turbinensteuerungsumgebungen erforderlich ist. Um einen deterministischen Datendurchsatz sicherzustellen, muss die Terminalplatine mit der korrekten Firmware-Version des I/O-Packs kombiniert werden, da das Modul die Weiterleitung von 4-20 mA- und RTD/Thermoelement-Signalen ermöglicht, die von den 16-Bit A/D-Wandlern des Packs verarbeitet werden. Die Firmware-Flash-Kompatibilität wird über das zugehörige I/O-Pack verwaltet, und Benutzer müssen sicherstellen, dass keine physikalische Oxidation an den Backplane-Steckverbindern vorhanden ist, um Signalimpedanzänderungen zu vermeiden.

Häufig gestellte Fragen (FAQ)

F: Kann die IS200TBAIH1C Terminalplatine im laufenden Betrieb (hot-swap) ausgetauscht werden, während das Turbinensteuerungssystem eingeschaltet ist?

A: Nein. Die IS200TBAIH1C unterstützt keine Hot-Swap-Operationen. Die Schaltschrankversorgung muss vor dem Entfernen oder Einbauen der Terminalplatine spannungsfrei geschaltet und auf Null-Potential geprüft werden, um Schäden an der Backplane-Schnittstelle oder der zugehörigen I/O-Pack-Schaltung zu vermeiden.

F: Wie gewährleistet die Terminalplatine die Signalqualität bei niederpegeligen Thermoelementeingängen?

A: Die Platine verwendet präzise Schraubklemmen, um einen niedrigen Kontaktwiderstand sicherzustellen. Um induzierte Fehler zu vermeiden, müssen Techniker geschirmte, verdrillte Leitungen für alle Thermoelementeingänge verwenden und die Schirme ordnungsgemäß mit dem Instrumenten-Massebus des Schranks verbinden, um galvanische Trennung zu gewährleisten.

Feldinstallationsrichtlinien

1. Montage: Befestigen Sie die Platine mit den vorgesehenen Montagebohrungen am Schaltschrankpanel. Stellen Sie sicher, dass ausreichend Platz für die Feldverkabelung und Wärmeableitung vorhanden ist.
2. Verkabelung: Schließen Sie die Feldsensoren an die Schraubklemmen an. Verwenden Sie Aderendhülsen für Litzenleiter, um das Auseinanderfallen der Litzen zu verhindern, was zu intermittierenden Kurzschlüssen oder Signalinstabilität führen kann.
3. Erdung: Vergewissern Sie sich, dass die gemeinsame Schaltschrankmasse sicher mit der Gebäudeeinheitserde verbunden ist. Dies ist zwingend erforderlich, um die spezifizierte Isolation der Platine aufrechtzuerhalten und einen Rückweg für die integrierte Leerlauf-Erkennungsschaltung bereitzustellen.
4. Validierung: Führen Sie nach der physischen Installation eine Durchgangsprüfung von den Feldsensoren bis zu den Schraubklemmen durch. Verwenden Sie anschließend die Mark VI-Diagnosesoftware, um zu bestätigen, dass die Eingangswerte den tatsächlichen Prozesszuständen korrekt entsprechen.
