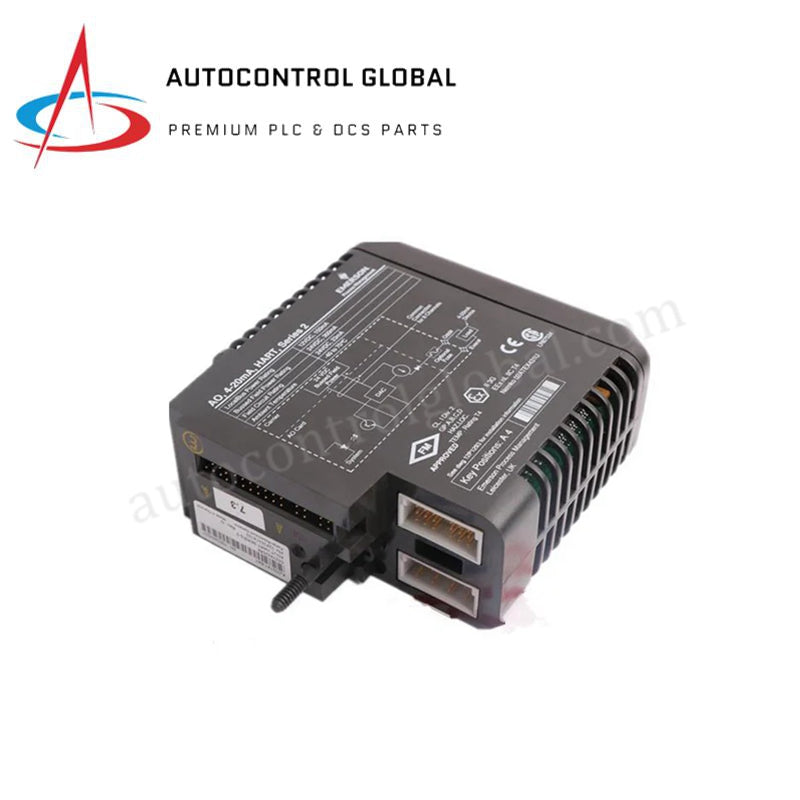

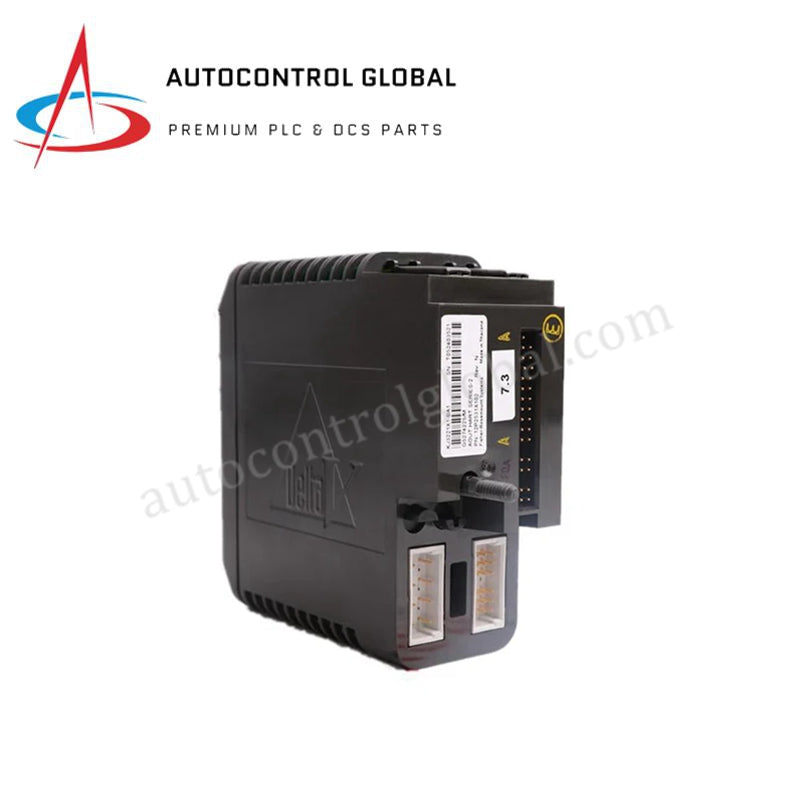

Emerson KJ3221X1-BA3 DeltaV M-Series Series 2 Analogausgangsmodule

Konfiguriert für präzise Prozesssteuerung in DeltaV Series 2 M-Series-Systemen, bietet das Emerson KJ3221X1-BA3 (KJ3221X1-BA3 Analogausgangsmodul) direkte physikalisch-elektrische Ausführung. Die Hardware führt Digital-zu-Analog-Umwandlungssequenzen über acht unabhängige Kanäle aus und steuert 4-20 mA Stromschleifen zu externen Feldpositionsgebern, Dämpfern und Ventilantrieben. Integrierte Modulationsschichten überlagern digitale HART-Variablen auf den kontinuierlichen Schleifenstrom, was eine bidirektionale Diagnose-Datenkommunikation zwischen Feldgeräten und dem Host-Distributed-Control-System (DCS)-Controller-Backplane ermöglicht.

Hardware-Spezifikationen

4-20 mA HART-Schleifenprotokoll und Kanal-zu-Kanal-Isolation

Das physikalische Layout des KJ3221X1-BA3 basiert auf individuellen Kanal-zu-Kanal-Isolationsbarrieren, um parasitäre Gleichtakt-Massepotenziale über erweiterte Anlagenverkabelungsnetze zu eliminieren. Jeder Stromkreis verfügt über eine unabhängige Digital-zu-Analog-Wandler-Topologie, die nicht auf benachbarte Anschlüsse bezogen ist, wodurch ein lokaler externer Feldverdrahtungskurzschluss verhindert, dass die gesamte I/O-Karte ausfällt. Dieser elektrische Schutz ermöglicht es der 4-20 mA HART-Schleifenprotokollschicht, FSK-Digitaldiagnosemarkierungen ohne Verzerrung oder induktive Übersprechung direkt auf die Schleife zu modulieren, was eine direkte Fernkalibrierung, Positionsrückmeldung und Anlagenstatus-Scans von zentralen Leitstandskonsolen aus erlaubt.

Häufig gestellte Fragen

Q: Welche spezifischen Hot-Swap-Grenzen gelten für den physischen Austausch des KJ3221X1-BA3-Moduls während des aktiven Systembetriebs?

A: Das Modul unterstützt das Live-Entnehmen und Einsetzen bei eingeschaltetem DeltaV M-Serie I/O-Trägerinterface. Während der LocalBus und die interne Firmware-Schleifen-Ausführung ununterbrochen bleiben, fallen beim Herausziehen einer Online-Karte die 4-20 mA-Schleifenausgänge sofort auf 0 mA, wodurch alle angeschlossenen Feldventilantriebe in ihre konfigurierten Ausfallsicher-Positionen übergehen.

Q: Wie verhindert die mechanische Drehverriegelungsmatrix Installationsfehler bei den Trägerkarten-Steckplätzen?

A: Das Modul arbeitet mit einer spezifischen Drehklemmenblock-Konfiguration, die auf die Schlüsselposition A4 abgestimmt ist. Diese physische Verriegelung stellt sicher, dass, wenn ein Techniker versucht, das KJ3221X1-BA3-Modul in einen Steckplatz für diskrete Eingänge oder Hochspannungsleitungen einzusetzen, die mechanischen Laschen kollidieren und so Schäden durch falsche Spannung an Komponenten verhindern.

Q: Welche betriebliche Reaktion löst das Onboard-Diagnosesystem aus, wenn ein Feldschleifendraht einen Unterbrechungsfehler erleidet?

A: Die internen Stromüberwachungsschaltungen überwachen kontinuierlich die Integrität der Schleifenlast. Überschreitet der Schleifenwiderstand den maximalen Schwellenwert von 750 Ohm oder bricht ein Leiter, meldet das Modul sofort einen Diagnosefehler wegen Unterbrechung, lässt die Kanal-Fehleranzeige blinken und sendet eine Hardware-Fehlermeldung über das LocalBus-Netzwerk.

Richtlinien für die Feldinstallation

• Einsetzmechanismus des Trägers: Richten Sie das Kartenchassis an den speziellen Trägerschienen der DeltaV M-Serie aus. Schieben Sie das Modul vorwärts, bis die Sicherungsriegel vollständig einrasten und eine zuverlässige niederohmige Verbindung mit den LocalBus-Rückwand-Stromkontakten herstellen.
• Ausgerichtete Klemmenleiste: Vergewissern Sie sich, dass der Einstellknopf der Drehklemmenleiste vor dem Einsetzen auf die Standard-A4-Schlüsselkonfiguration verriegelt ist. Erzwingen Sie nicht das Aufsetzen der Hardware auf nicht passende Trägerbasen.
• Abschirmungs-Masse-Trennung: Verbinden Sie die Drain-Drahtpaare des verdrillt-geschirmten Kabels direkt mit dem dafür vorgesehenen Massebus des Marshalling-Panels. Halten Sie entlang der Zwischenverbindungsfelder eine vollständige Isolierung der Hülle aufrecht, um die Entstehung parasitärer Schleifen-Massekreise zu verhindern.
• Gewindeeingriff des Kabelschutzrohranschlusses: Stellen Sie sicher, dass bei allen Instrumentenkabelschutzrohradaptern, die in Feldanschlusskästen geführt werden, genau 5 volle Gewindegänge NPT-Eingriff vorhanden sind, um die Verdrahtungsanschlüsse vor Umwelteinflüssen der Klasse G3 und Feuchtigkeitsansammlungen zu isolieren.
