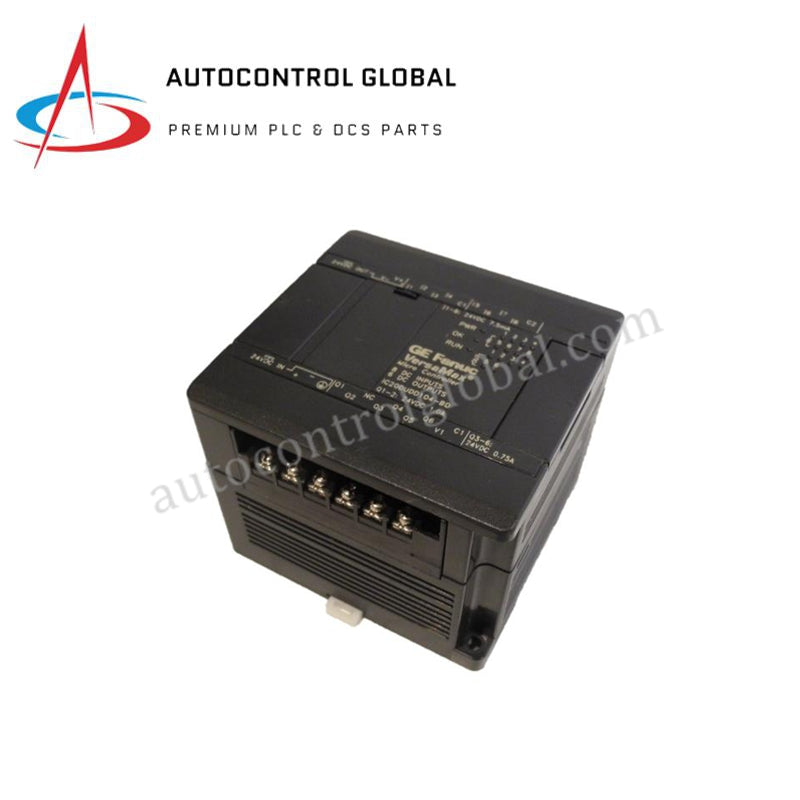

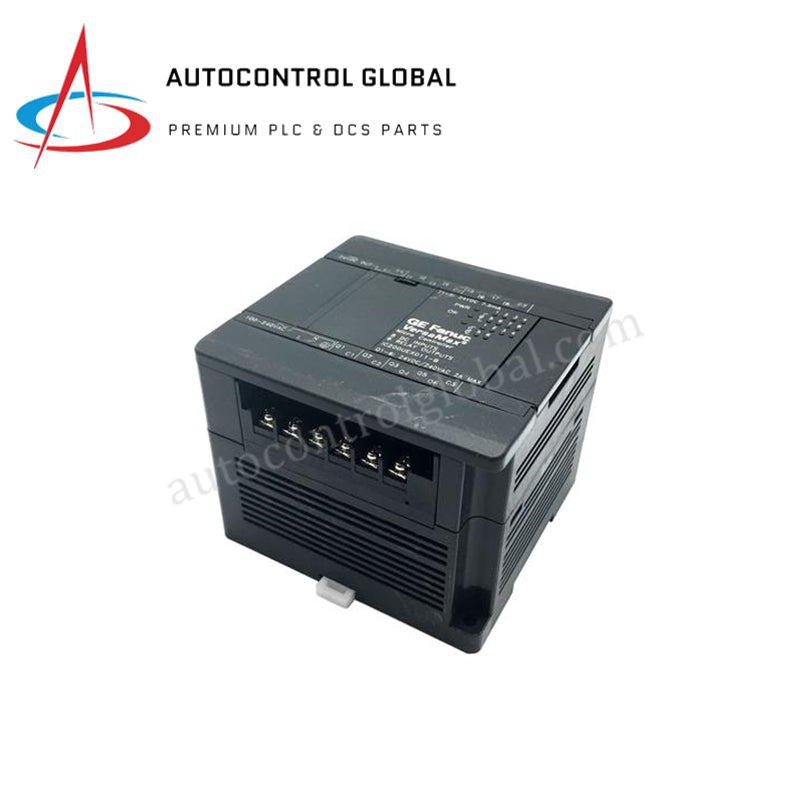

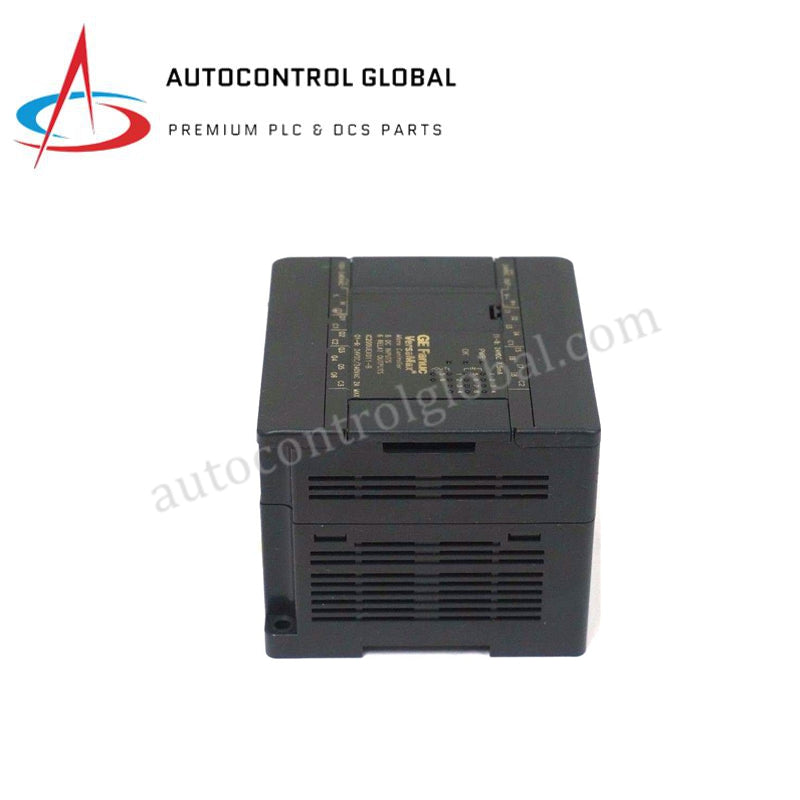

Analoge 6-Punkt-Erweiterungseinheit Micro | GE IC200UEX636
Manufacturer: GE Fanuc
-
Part Number: IC200UEX636
Condition：New with Original Package
Product Type: Analoge Erweiterungsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200UEX636 VersaMax Micro Analog-Erweiterungsmodul
Das GE Fanuc IC200UEX636, auch als analoges Erweiterungsmodul IC200UEX636 katalogisiert, ist eine dedizierte Hardwarekomponente zur Verarbeitung gemischter analoger Signale in GE Fanuc VersaMax Micro-SPS-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200UEX636 |
| Marke | GE Fanuc |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,45 kg (1,00 lbs) |
| Abmessungen | 90 mm x 95 mm x 76 mm |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | 15 VA Eingangsleistung bei 120/240 VAC |
| Integrierte I/O gesamt | 6 Kanäle (4 Eingänge / 2 Ausgänge) |
| Eingangssignalbereiche | 0 bis 10 VDC, -10 bis +10 VDC, 0 bis 20 mA, 4 bis 20 mA |
| Ausgangssignalbereiche | 0 bis 10 VDC, 0 bis 20 mA, 4 bis 20 mA |
| Auflösung | 12 Bit (Eingänge und Ausgänge) |
| Hilfsversorgung für Sensoren | 200 mA bei 24 VDC |
Kommunikationsgeschwindigkeit des Rückwandbus sowie Skalierung von I/O-Dichte und -Kapazität
Das Gerät führt eine 12-Bit-Analog-Digital- und Digital-Analog-Signalwandlung durch und nutzt eine Skalierung für hochdichte I/O, um 4 analoge Eingangskanäle und 2 analoge Ausgangskanäle auf einer einzigen Erweiterungseinheit zu verwalten. Das Erweiterungsmodul bezieht seine Hauptversorgung direkt aus einer 120/240-VAC-Versorgungsleitung und stellt zugleich eine galvanisch getrennte Hilfsversorgung von 200 mA bei 24 VDC für Feldtransmitter bereit. Die interne Busarbitrierung gewährleistet deterministische Aktualisierungsraten über die VersaMax-Micro-Erweiterungsschnittstelle, ohne die Kommunikationsgeschwindigkeit des Rückwandbusses bei Hochfrequenzregelungen zu beeinträchtigen.
Häufig gestellte Fragen
F: Wie viele IC200UEX636-Erweiterungseinheiten werden maximal von einem einzelnen VersaMax-Micro-SPS-System unterstützt?
A: Eine VersaMax-Micro-SPS-Haupteinheit unterstützt maximal 4 analoge Erweiterungsmodule und bietet damit eine absolute Systemkapazität von bis zu 16 analogen Eingängen und 8 analogen Ausgängen.
F: Kann der 24-VDC-Ausgang der Hilfsversorgung zur Versorgung externer Feldsensoren verwendet werden?
A: Ja, die integrierte 24-VDC-Versorgung liefert bis zu 200 mA Strom zur Versorgung externer 4- bis 20-mA-Schleifentransmitter oder Spannungstransducer.
F: Welche Montageoptionen stehen für die Installation des IC200UEX636 in einem Schaltschrank zur Verfügung?
A: Das Erweiterungsmodul kann direkt auf standardmäßigen 35-mm-DIN-Schienen oder mithilfe sicherer Befestigungsschrauben auf einer ebenen Montageplatte installiert werden.
Richtlinien für die Installation vor Ort
Stellen Sie sicher, dass die Netzwechselstromversorgung der Steuerung und der Erweiterungseinheiten vollständig spannungsfrei geschaltet ist, bevor Sie Erweiterungskabel installieren oder entfernen. Befestigen Sie das Modul sicher auf einer 35-mm-DIN-Schiene oder an der Montageplatte des Schaltschranks. Verwenden Sie dazu geeignete Befestigungsteile, um die mechanische Stabilität zu gewährleisten. Verdrahten Sie Eingangs- und Ausgangssignale mit einzeln abgeschirmten Twisted-Pair-Kabeln und führen Sie Niederspannungs-Signalleitungen getrennt von Hochspannungsleitungen der AC-Stromversorgung. Verbinden Sie alle Kabelschirme an einem einzigen Erdungspunkt am Rahmen des Hauptgehäuses, um die Signalintegrität vor elektromagnetischen Störungen zu schützen.
