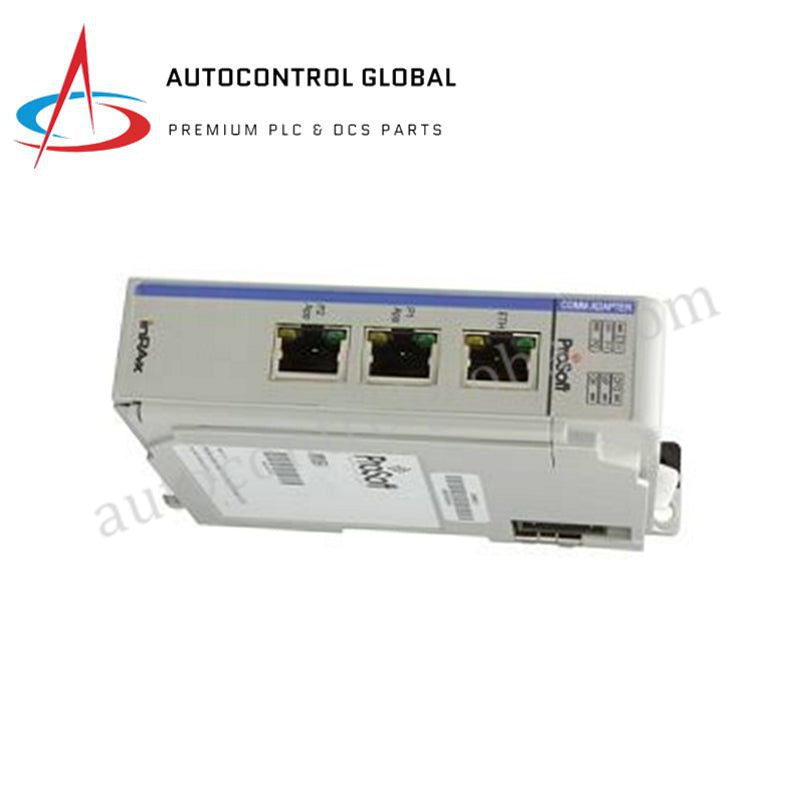

MVI69L-MBTCP ProSoft Technology Modbus TCP Klient-Server
Manufacturer: Allen Bradley
-
Part Number: 1769-MVI69L
Condition：New with Original Package
Product Type: Modbus TCP/IP Kommunikationsmodul
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ProSoft MVI69L-MBTCP CompactLogix Modbus TCP/IP Lite Kommunikationsmodul
Produktbeschreibung
Das MVI69L-MBTCP (MVI69L-MBTCP) ist ein Modbus TCP/IP Lite Kommunikationsmodul, das speziell für Allen-Bradley CompactLogix™-Systeme mit dem 1769 I/O-Bus entwickelt wurde. Diese Einstecklösung bietet eine schlanke Kommunikationsbrücke, die es den CompactLogix L2-, L3- und L4-Prozessoren ermöglicht, nahtlos mit Modbus TCP/IP-Feldgeräten zu kommunizieren. Das MVI69L-MBTCP (MVI69L-MBTCP) unterstützt sowohl Client- (Master-) als auch Server- (Slave-) Rollen und ermöglicht so einen bidirektionalen Datenaustausch mit Geräten wie Stromzählern, frequenzgeregelten Antrieben (VFDs) und entfernten Ein-/Ausgabemodulen.
Als „Lite“-Version ist das MVI69L-MBTCP (MVI69L-MBTCP) für kleinere Anwendungen optimiert, die eine grundlegende Modbus-Anbindung ohne den Hardwareaufwand von Modulen mit höherer Dichte benötigen. Es ist tief in das Rockwell Automation-Ökosystem eingebunden und nutzt Add-On-Profile (AOP) sowie Add-On-Anweisungen (AOI), sodass Ingenieure alle Konfigurationen und Diagnosen direkt in Studio 5000® durchführen können. Die Konfigurationsdaten werden in der .ACD-Projektdatei des Steuergeräts gespeichert, was einen schnellen Modulwechsel und eine zügige Systemwiederherstellung ermöglicht.
Detaillierte technische Daten
Das MVI69L-MBTCP verfügt über folgende technische Merkmale für die industrielle Einbindung:
-
Hersteller: ProSoft Technology
-
Modellnummer: MVI69L-MBTCP
-
Plattform: CompactLogix (1769-Bus)
-
Modultyp: Modbus TCP/IP Lite Kommunikationsmodul
-
Ethernet-Anschluss: 1 × RJ45 10/100 Mbit/s Anschluss
-
Client-Verbindungen: Unterstützt bis zu 10 Modbus-Client-Verbindungen
-
Client-Befehle: Bis zu 16 Befehle pro Client-Verbindung
-
Server-Verbindungen: Unterstützt 2 Verbindungen (1 MBAP, 1 gekapselt)
-
I/O-Datenumfang: 240 Wörter Eingang / 240 Wörter Ausgang (16-Bit-Ganzzahlen)
-
Stromaufnahme über Rückwand: 450 mA bei 5 V Gleichspannung (max.); 800 mA Spitzenwert beim Start
-
Konfigurationstool: ProSoft Configuration Builder (PCB) & Studio 5000 AOP/AOI
-
Betriebstemperatur: 0°C bis +60°C (32°F bis 140°F)
-
Lagerungstemperatur: -40°C bis +85°C (-40°F bis 185°F)
-
Relative Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend)
-
Gewicht: 1,36 kg (3,00 lbs)
