NFDV551-P10 Yokogawa CENTUM VP/STARDOM Datenblatt & Technisches Handbuch
Manufacturer: Yokogawa
-
Part Number: NFDV551-P10
Condition：New with Original Package
Product Type: Digitale Ausgangsmodule
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

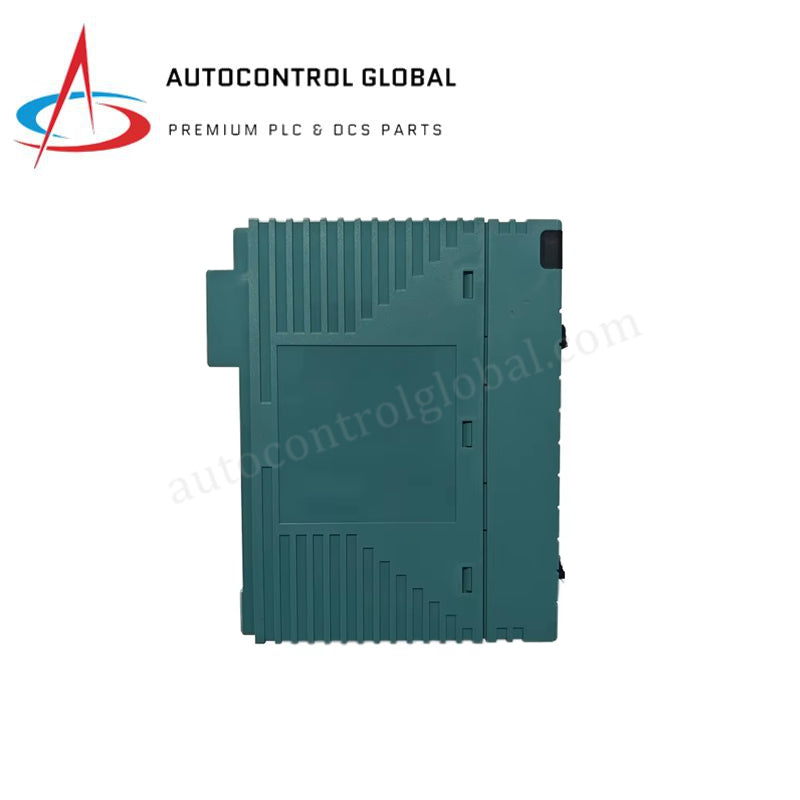

Yokogawa NFDV551-P10 Digitales Ausgangsmodul
Konfiguriert für die Ausführung hochdichter binärer Signale in CENTUM VP / CS 3000 und STARDOM Steuerungsnetzwerken, bietet das Yokogawa NFDV551-P10 (NFDV551 Digitales Ausgangsmodul) direkte physikalische/elektrische Ausführung.
Suffix-Aufschlüsselung & Modellmatrix
- Basismodell: NFDV551 (Digitales Ausgangsmodul-Layout)
- Konfigurationscode (-P10): 32-Kanal Sink-Typ Transistor-Schnittstellenkonfiguration
- Optionssuffix (/CCC01): Integrierte MIL-Steckverbinderabdeckung für mechanischen Kabelzugschutz
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NFDV551-P10 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | 0,5 bis 0,8 kg nominal |
| Abmessungen | 120 mm x 130 mm x 25 mm |
| Betriebstemperatur | -20 bis +60 °C |
| Leistungsaufnahme | ~0,3 A Stromaufnahme vom internen 24 VDC Backplane-Schienen |
| Anzahl der Kanäle | 32 binäre Ausgangspfade |
| Ausgangstyp | Sink-Typ isolierte Transistorarrays |
| Nenn-Ausgangsspannung | 24 VDC |
| Betriebsspannungsbereich | 20,4 bis 26,4 VDC |
| Maximaler Laststrom | 100 mA pro Kanal bei 26,4 VDC |
| Maximale Ausgangsspannung im ON-Zustand | Maximale Schwelle für 2 VDC Zustand |
| Maximaler Leckstrom im OFF-Zustand | <=0,1 mA |
| Schaltverzögerung | Hardware-Reaktionszeit <=3 ms (systemlastabhängig < 1 ms) |
| System-Fallback-Modi | Konfigurierbare HOLD / OFF / NO Logikprofile |
| Elektrische Isolation | Kanal-zu-Kanal- und Kanal-zu-System-Isolationsgrenzen |
| Umgebungsvariablen | -40 bis +70 °C Lagerbereich; 10 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend |
Kanal-zu-Kanal-Isolation und DCS-Integrationsmatrix
Der NFDV551-P10 koordiniert die Schaltlogik über 32 isolierte Sink-Pfade und verwendet Halbleiter-Transistorschalter, um externe Relais, Anzeigegruppen und Niedrigleistungs-Solenoide zu steuern. Die interne Hardware-Architektur beinhaltet dedizierte Kanal-zu-Kanal-Isolationsbarrieren, um hochspannungsbedingte Transientenrückkopplungen zu blockieren, die sonst Gleichtaktfehler auf benachbarten Steuerleitungen verursachen könnten. Diese systemische Isolationsstruktur verhindert, dass physikalische Schleifenfehler die hochpräzisen Verarbeitungselemente auf nahegelegenen Modulen beeinträchtigen, die das 4-20 mA HART-Schleifenprotokoll verwenden. Konfigurierbare Fallback-Routinen (HOLD, OFF oder NO) sind direkt in der lokalen Hardware-Verarbeitungsschicht hinterlegt und gewährleisten kontrollierte Kontaktzustände, falls die Backplane-Schnittstellenkommunikation ausfällt.
Häufig gestellte Fragen
F: Welche spezifischen Hardwareverhalten und elektrischen Einschränkungen treten während eines Hot-Swap-Zyklus des NFDV551-P10 auf?
A: Der NFDV551-P10 erlaubt das heiße Einstecken (Hot-Swap) in eine aktive Chassis-Schienen-Schnittstelle. Das Entfernen der Karte öffnet jedoch sofort alle 32 externen Sink-Schaltkreise, wodurch die aktiven Stromkreise auf null fallen und die DCS-Datenbankregister einen Diagnosealarm für den Ausfall des aktiven Moduls auslösen.
F: Wie ändert sich die Belastungsstrombewertung beim Übergang vom Einzelkanalbetrieb zum durchgehenden Betrieb aller 32 Kanäle?
A: Jeder einzelne Transistorknoten kann bis zu 100 mA Dauerstrom bei 26,4 VDC aushalten. Die gesamten thermischen Grenzwerte für das 32-Kanal-Layout erfordern, dass externe Kabelbündel und Schranklayouts den Temperaturbereich von -20 bis +60 °C einhalten, um einen internen thermischen Abschaltvorgang zu verhindern.
Richtlinien für die Feldinstallation
- Modulmontage und Gehäuseerdung: Richten Sie den Kartenrahmen an den Führungsleisten des Zielsystemkäfigs aus und schieben Sie das Modul in das Backplane, bis es vollständig sitzt. Befestigen Sie die Schrauben der Frontplatte, um niederohmige Erdungsverbindungen zur Haupterdungsschiene der Instrumentierung sicherzustellen.
- Mechanische Verlegung der MIL-Steckerleitungen: Schließen Sie alle Feldkabel an passende Hochdichte-Multipin-Steckdosen an. Schließen und verriegeln Sie die /CCC01-Abdeckung über dem MIL-Schnittstellenblock, um das Kabelbündel gegen lokale Vibrationen der Anlage zu sichern.
- Protokolle zur Trennung von Niederspannungskabeln: Führen Sie die 32 einzelnen Sink-Loop-Kabel in separaten Kabelpritschen. Halten Sie einen physischen Abstand von mindestens 300 mm zu parallelen Wechselstromversorgungen oder Leitern von frequenzgeregelten Motorantrieben ein, um elektromagnetische Störungen zu vermeiden.
- Thermisches Konvektionsgehäuse-Management: Stellen Sie sicher, dass die vertikalen Luftkanäle innerhalb des Sub-Rack-Kartenkäfigs frei bleiben. Überwachen Sie die lokalen Umgebungsbedingungen im Schrank, um sicherzustellen, dass die Luftwerte die aktiven Systemgrenzen von +60 °C nicht überschreiten.
