NFLR121-S00 Yokogawa CENTUM VP Serie Datenblatt & Technisches Handbuch
Manufacturer: Yokogawa
-
Part Number: NFLR121-S00
Condition：New with Original Package
Product Type: Serielle Kommunikationsmodule
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

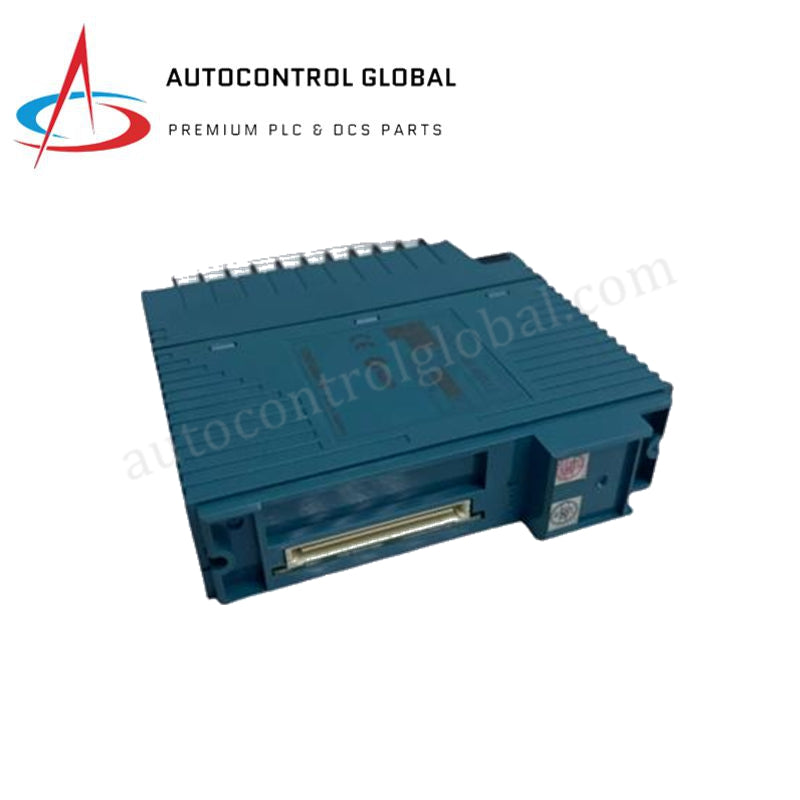

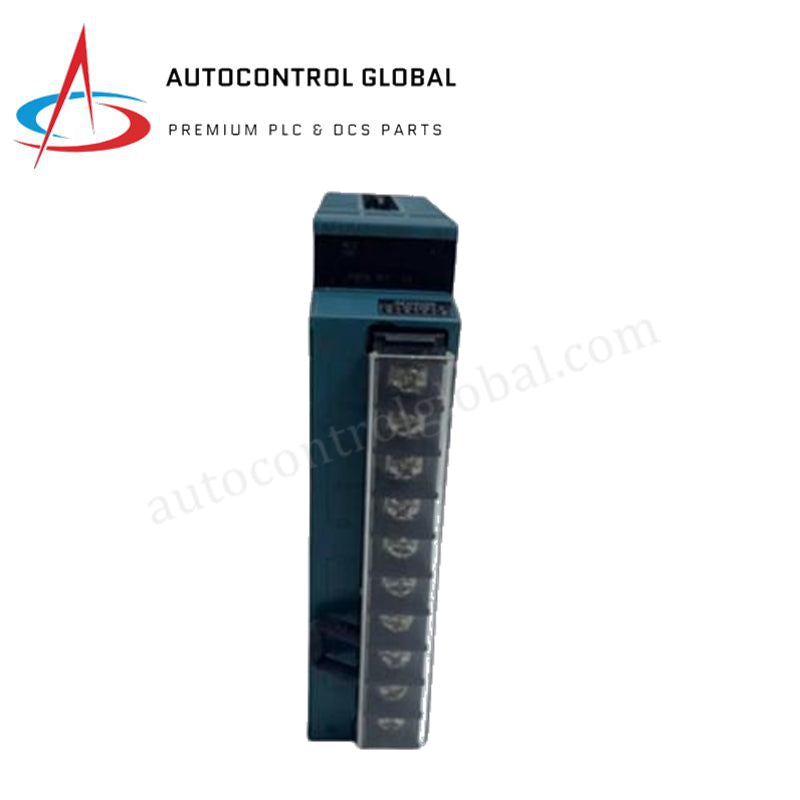

Yokogawa NFLR121-S00 Serielles Kommunikationsmodul
Das Yokogawa NFLR121-S00, auch als NFLR121 Serielles Kommunikationsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für die serielle Datenübertragung innerhalb von CENTUM VP / CS 3000-Netzwerken.
Suffix-Aufschlüsselung & Modellmatrix
- Basismodell: NFLR121 (Serielles Kommunikationsmodul, RS-422/RS-485 Layout-Ausführung)
- Suffix-Typ (-S): Standardmechanische Blockkonfiguration
- Funktionsvariante (00): Standardsteckerkonfiguration ohne integrierte Überspannungsabsorber-Einheiten
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | NFLR121-S00 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | 0,4 kg nominal |
| Abmessungen | 2,2 cm x 12,4 cm x 12,6 cm |
| Betriebstemperatur | -20 bis +70 °C |
| Stromverbrauch | Abgeleitet vom primären Knoten-Backplane-Schnittstellenmodul |
| Schnittstellen-Pin-Bewertung | 1,5 A maximaler Dauerstrom pro Pin |
| Schaltkreis-Spannungsbewertung | 300 V maximale Grenze |
| Physikalischer Schichtstandard | RS-422 / RS-485 differentielle Leitungstopologie |
| Abschirmungsstruktur | Vollständige EMI-Abschirmung (integrierte Folie + Geflecht-Konfiguration) |
| Isolationswiderstand | >=1000 MOhm gemessen bei 500 V DC |
| Dielektrische Festigkeit | 1500 V AC für 1 Minute gehalten |
| Gehäusekonformität | Flammhemmendes PVC-Material mit CE- und RoHS-Zertifizierung |
4-20 mA HART-Schleifenprotokoll und Subsystem-Anbindung
Das NFLR121-S00 fungiert als physikalische Schnittstellen-Verbindungsschicht, die differentielle RS-422/RS-485-Signalzustände in Datenrahmen übersetzt, die vom zentralen System verarbeitet werden. Die Transceiver-Schaltungen isolieren Feldeingänge, um die Signalqualität neben parallelen 4-20 mA HART-Schleifenprotokoll-Instrumenten zu erhalten. Dieses Design nutzt Kanal-zu-Kanal-Isolationsprinzipien, um Gleichtaktstörungen zu unterdrücken und Erdschleifenübersprechen über externe Netzwerke zu verhindern. Digitale Variablen passieren die Schnittstellenschicht reibungslos, und die integrierte Kaltstellenkompensation (CJC) bleibt von nahegelegener elektromagnetischer Induktion unberührt.
Häufig gestellte Fragen
F: Wie verhalten sich die elektrischen Eigenschaften und Risikobeschränkungen bei Live-Hot-Swap-Vorgängen mit dem NFLR121-S00 Modul?
A: Die Hardware unterstützt das aktive physische Herausnehmen und Einsetzen, während das Knoten-Chassis unter Spannung steht. Allerdings unterbricht ein Live-Hot-Swap sofort die differentielle serielle Kommunikationsschleife über die zugehörigen Ports, was aktive Variablen fallen lässt und sofort Kommunikationsfehlerrahmen in den DCS-Controller-Registern erzeugt.
F: Wie wirkt sich das Fehlen eines integrierten Überspannungsabsorbers in der -S00-Konfiguration auf induktive Feldleitungen aus?
A: Die -S00-Bezeichnung steht für ein Standardabschlusslayout ohne eingebaute Überspannungsklemmkomponenten. Wenn das Modul mit Feldaufbauten verbunden ist, die anfällig für Hochspannungsinduktion oder Blitztransienten sind, müssen externe Überspannungsschutzbarrieren in die Schleife eingebunden werden, um die 1500 V AC dielektrische Isolationsschicht zu schützen.
Feldinstallationsrichtlinien
- Modulmontage und mechanische Erdung: Führen Sie das Gerät entlang der Schienen des Chassis-Kartensteckplatzes, bis der hintere Hochdichte-Multipin-Stecker in die Backplane-Matrix einrastet. Befestigen Sie die integrierten Frontplatten-Schrauben, um eine niederohmige Erdung mit dem Schrankrahmen zu gewährleisten.
- Abschirmungsanschluss und Erdung: Verbinden Sie die Folien- und Geflechtschirmung des externen seriellen Kabels direkt mit der niederohmigen Kupfererdungsschiene im Verdrahtungsschrank. Vermeiden Sie mehrere Erdungsverbindungen, um sekundäre Erdschleifen zu verhindern.
- Abstandsvorgaben für Kabeltrennung: Verlegen Sie alle Niederspannungs-Seriell-Datenleitungen in separaten Kabelkanälen. Halten Sie einen Mindestabstand von 300 mm zu Hochspannungs-Wechselstromleitungen, Stromverteilungskabeln oder Motorantriebskabeln ein, um induzierte Störimpulse zu vermeiden.
- Thermisches Umweltmanagement: Halten Sie die vertikalen Luftstromkanäle um die Kartensteckplatzbaugruppe frei von Hindernissen, um eine passive Luftableitung zu gewährleisten und die Umgebungstemperatur im Bereich von -20 bis +70 °C zu halten.
