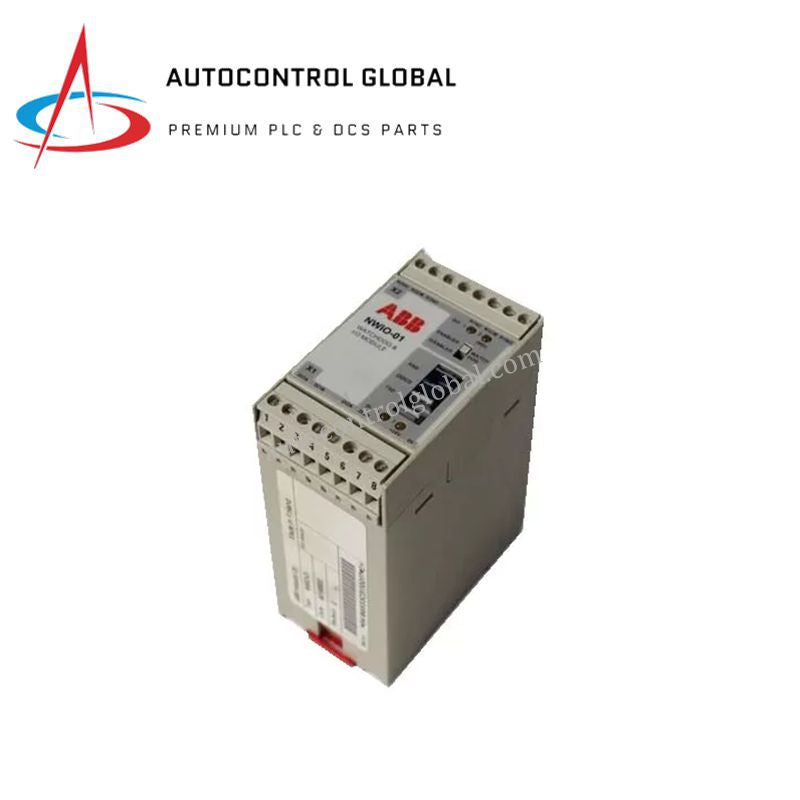

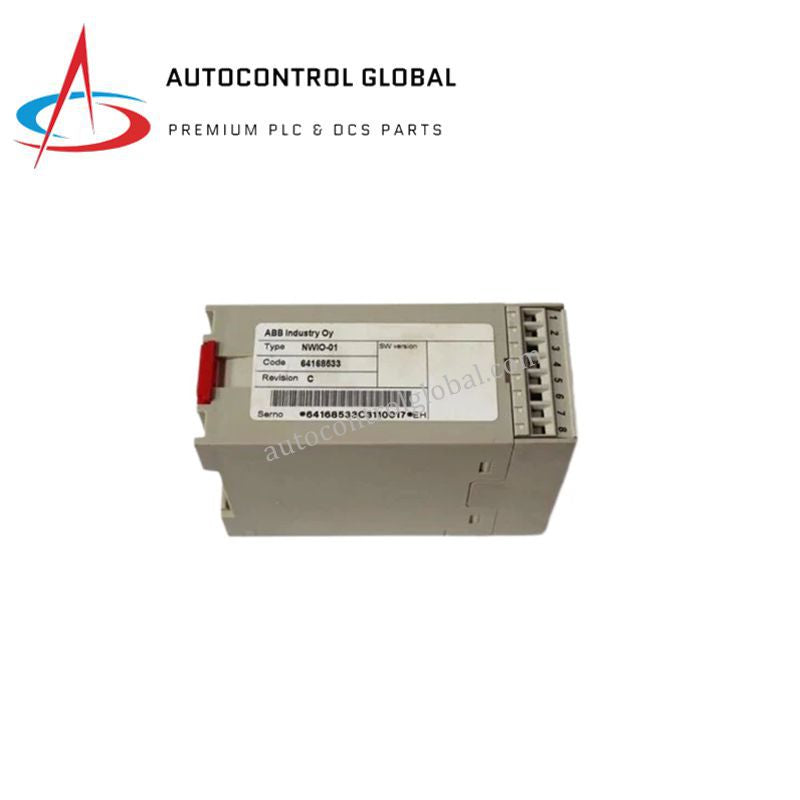

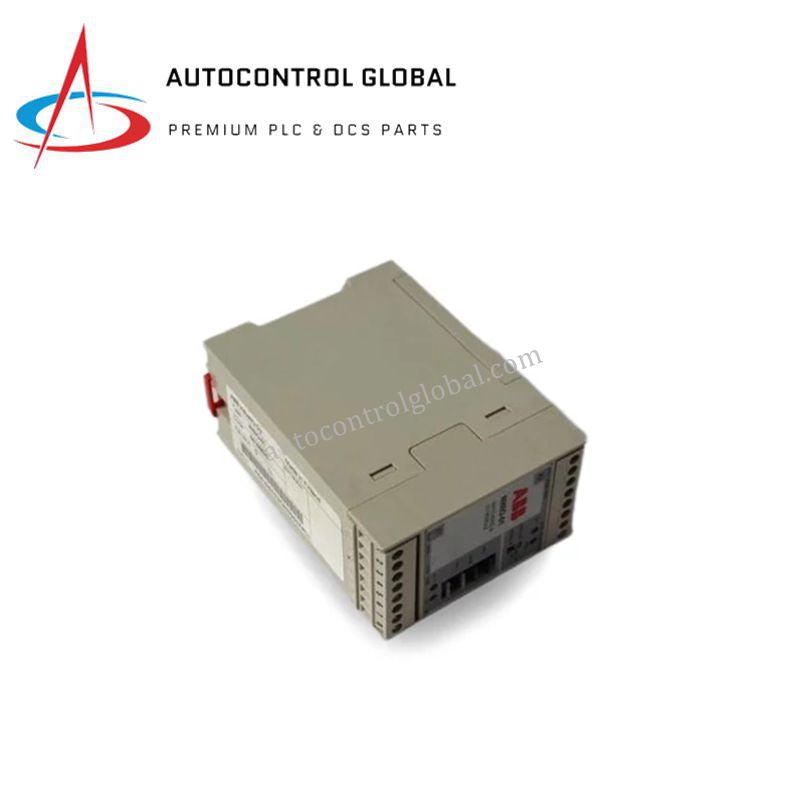

NWIO-01 ABB 64168533 Watchdog-Digital-E/A-Modul
Manufacturer: ABB
-
Part Number: NWIO-01
Condition：New with Original Package
Product Type: E/A-Module
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB NWIO-01 Watchdog- und Digital-E/A-Modul
Das NWIO-01 (Produkt-ID 64168533) ist ein von ABB hergestelltes Modul zur Watchdog-Überwachung und Erweiterung der digitalen E/A für den Einsatz in Advant-OCS- und AC-800M-Steuerungssystemen. Es verbindet die Verarbeitung von Feldsignalen mit der kontinuierlichen Überwachung des Controller-Zustands und gewährleistet die Überwachung der Systemsoftware sowie der optischen Kommunikationsringe.
Digitale E/A und Systemüberwachung
Das Modul verfügt über 2 individuell isolierte digitale Eingangskanäle und 2 Relaisausgangskanäle. Die Eingänge unterstützen 24-VDC- oder 115/230-VAC-Signale mit benutzerseitig wählbaren Filterzeiten von 1 ms oder 8 ms. Die Relaisausgänge unterstützen einen maximalen Dauerstrom von 2 A. Die interne Watchdog-Logik überwacht die Ausführung des Anwendungsprogramms, Betriebssystemfunktionen, den Dual-Port-Speicher und die Kommunikation über den optischen DDCS-Special-I/O-Ring. Der Ausgangskanal DO2 kann per Hardware für eine dedizierte Watchdog-Auslösung oder den Standardausgangsbetrieb konfiguriert werden.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modell | NWIO-01 |
| Marke | ABB |
| Produkt-ID | 64168533 |
| Produkttyp | Watchdog- und Digital-E/A-Modul |
| Systemkompatibilität | ABB Advant OCS / AC 800M (über CI858) |
| Digitale Eingänge | 2 Kanäle (individuell isoliert) |
| Eingangssignalspannung | 24 VDC oder 115/230 VAC |
| Eingangsfilterzeit | Wählbar: 1 ms oder 8 ms |
| Digitale Ausgänge | 2 Kanäle (Relaisausgänge) |
| Max. Dauer-Ausgangsstrom | 2 A |
| Watchdog-Zeiteinstellung | Wählbar: 0,2 s oder 1 s |
| Watchdog-Steuerausgang | DO2 (konfigurierbar) |
| Kommunikationsschnittstelle | Optischer DDCS-Special-I/O-Anschluss |
| Schutzart | IP67 |
| Betriebstemperatur | –20 °C bis +70 °C |
| Abmessungen (L × W × H) | 190 × 230 × 65 mm |
| Gewicht | 0,2 kg |
Häufig gestellte Fragen
F: Wie kann der Ausgangskanal DO2 beim NWIO-01 verwendet werden? A: Kanal DO2 kann je nach den Hardwareeinstellungen des Systems entweder als Standard-Relaisausgang oder als dedizierter Watchdog-Auslöseausgang konfiguriert werden.
F: Welche Eingangsspannungen und Filteroptionen unterstützen die digitalen Eingänge? A: Die beiden individuell isolierten digitalen Eingänge unterstützen Signalpegel von 24 VDC oder 115/230 VAC und bieten wählbare Filterreaktionszeiten von 1 ms oder 8 ms.
F: Wie wird das NWIO-01 an das Steuerungssystem angeschlossen? A: Es kommuniziert über eine optische DDCS-Special-I/O-Verbindung mit kompatiblen Steuerungsplattformen, beispielsweise mit AC 800M über CI858-Schnittstellen.
