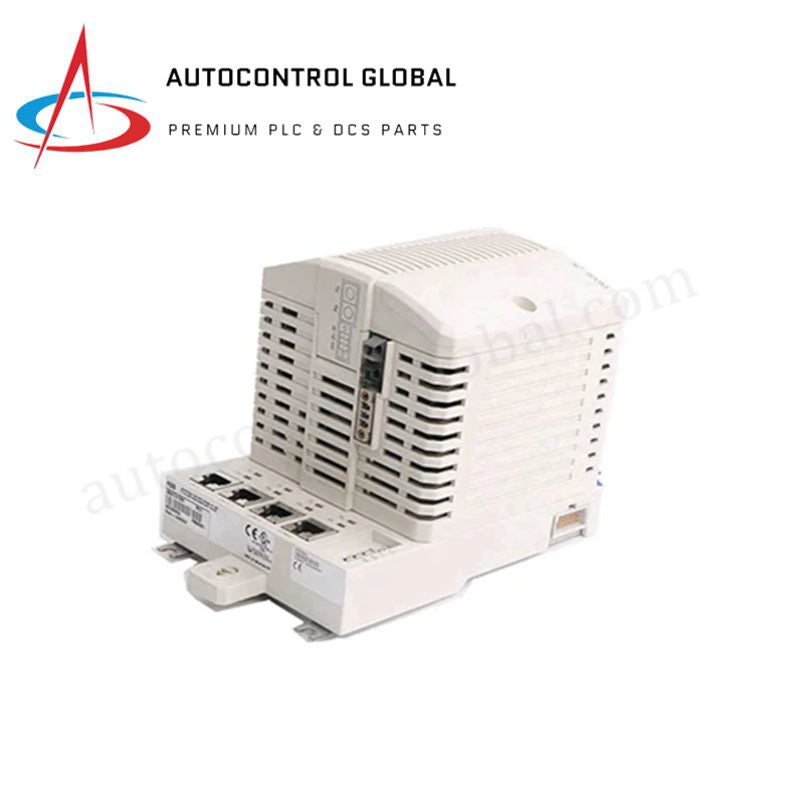

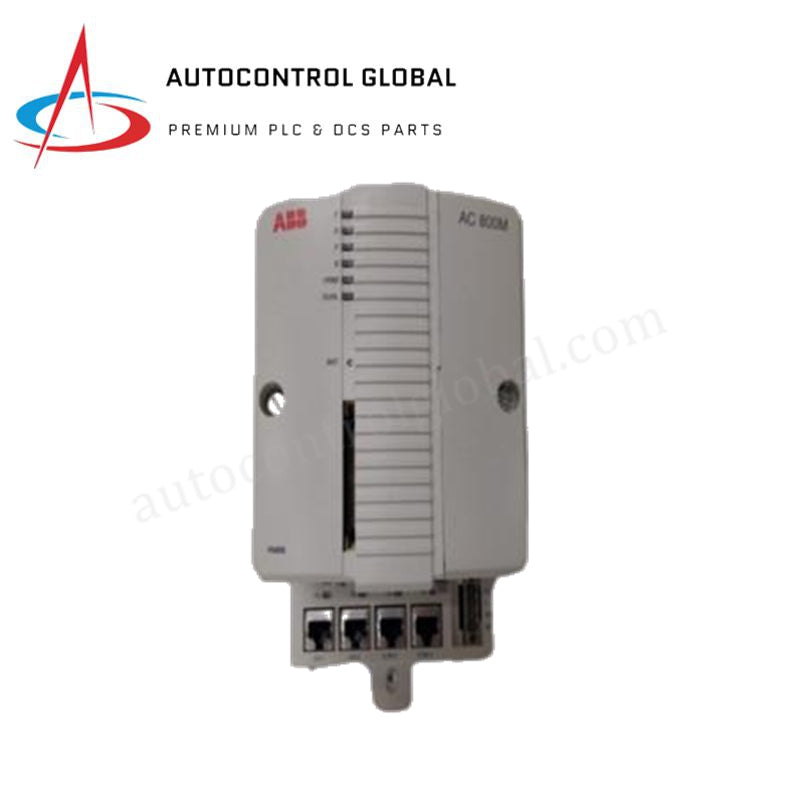

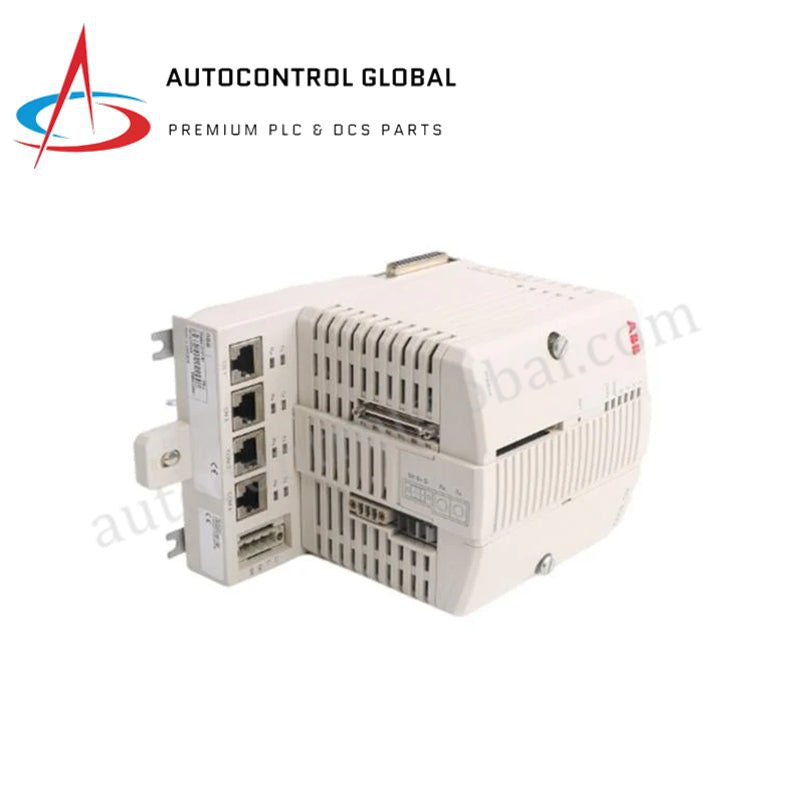

PM851AK01 ABB AC 800M CPU Prozessor-Modul Automatisierungseinheit

ABB PM851AK01 AC 800M Prozessormodul

Konfiguriert für die Hochgeschwindigkeits-Logikausführung innerhalb des System 800xA Netzwerks, bietet das ABB PM851AK01 (PM851AK01 CPU-Modul) die direkte elektrische Ausführung von Steuerungsalgorithmen und die Verarbeitung von I/O-Daten für AC 800M Steuerungsplattformen.

Hardware-Spezifikationen

Industrielle Steuerung und Netzwerkdeterminismus

Das PM851AK01 steuert die Geschwindigkeit der Backplane-Bus-Kommunikation, um einen synchronisierten Datenaustausch im verteilten I/O-Netzwerk des AC 800M sicherzustellen. Dieser Prozessor unterstützt die Skalierung der I/O-Dichte, wodurch die Hinzufügung verschiedener Kommunikations- und Signalaufbereitungsmodule innerhalb einer einzigen Rack-Konfiguration möglich ist. Seine Architektur gewährleistet Firmware-Flash-Kompatibilität, sodass Updates der internen Logik und Kommunikationsstacks ohne Hardwareaustausch durchgeführt werden können. Durch die Nutzung der Dual-CPU-Redundanz stellt das Gerät deterministische Leistung und schnellen Failover bei einem Fehler des Hauptprozessors sicher. Die integrierte Schnittstellen-Suite ermöglicht eine nahtlose Integration in bestehende industrielle Ethernet- und Feldbus-Topologien und gewährleistet gleichzeitig Isolation von potenziellem elektrischen Rauschen, das in hochdichten Steuerungsschränken auftreten kann.

Häufig gestellte Fragen

F: Unterstützt das PM851AK01 das Live-Einstecken (Hot-Swapping) in einem redundanten CPU-Paar?

A: Das Modul unterstützt den Redundanzumschaltvorgang, jedoch sollte das physische Ein- oder Ausstecken nur erfolgen, wenn die Modulspannung abgeschaltet oder der entsprechende Rack-Segment isoliert ist. Ein Live-Entfernen ohne ordnungsgemäße softwareinitiierte Deaktivierung kann zu Störungen im Backplane-Bus führen.

F: Wie wird die Synchronisation in einer redundanten Konfiguration aufrechterhalten?

A: Die Synchronisation erfolgt über eine dedizierte Hochgeschwindigkeitsverbindung zwischen der primären und der Backup-CPU. Diese Verbindung stellt sicher, dass Zustandsdaten und Steuerungsausgaben auf beiden Modulen identisch bleiben, sodass die Standby-Einheit im Fehlerfall innerhalb eines Prozessortakts die Kontrolle übernehmen kann.

Feldinstallationsrichtlinien

• Montageverfahren: Befestigen Sie das PM851AK01 mit dem integrierten Befestigungsmechanismus an der AC 800M Grundplatte. Stellen Sie sicher, dass das Modul vollständig eingesetzt ist, um eine ordnungsgemäße Verbindung mit den Backplane-Steckern zu gewährleisten.
• Erdforderungen: Verbinden Sie die Erdungslasche der Grundplatte mit der Schrankreferenzerde mittels eines Kupferleiters mit mindestens 2,5 mm² Querschnitt. Dies stellt den notwendigen Ableitpfad für transienten Überspannungen sicher.
• Kabelmanagement: Verwenden Sie geschirmte verdrillte Leitungen für alle Ethernet- und PROFIBUS-Verbindungen. Trennen Sie Kommunikationsleitungen mindestens 200 mm von AC-Strom- und Hochstrom-Gleichstrom-Feldschleifen, um elektromagnetische Kopplungen zu minimieren.
• Umweltabdichtung: Sorgen Sie für eine ausreichende Belüftung des Installationsgehäuses. Obwohl das Modul für den Betrieb bis 60 °C ausgelegt ist, kann übermäßige Umgebungshitze die Lebensdauer der internen Speicherkomponenten verringern.
