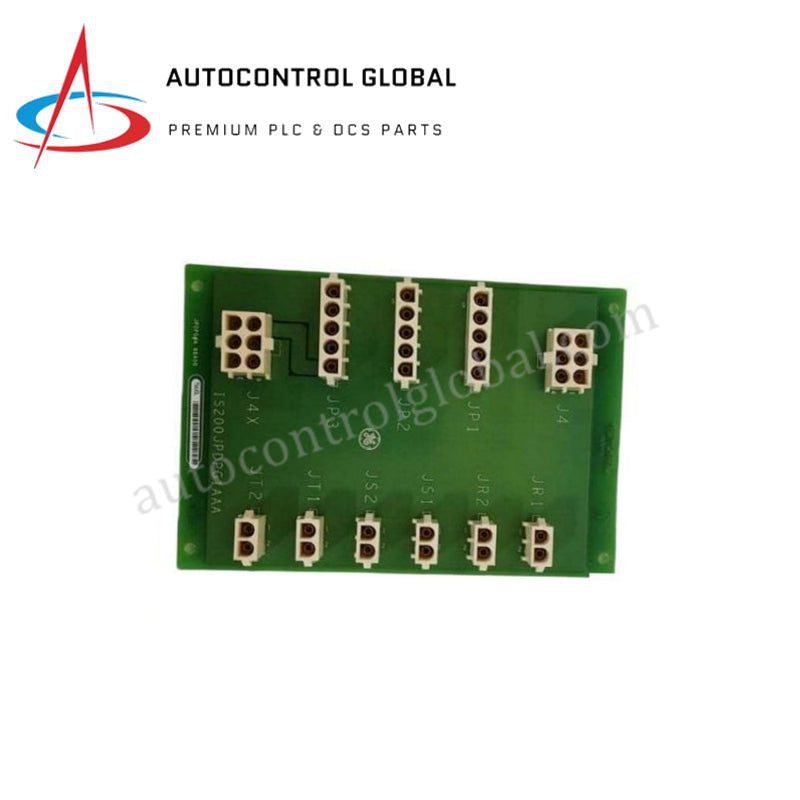

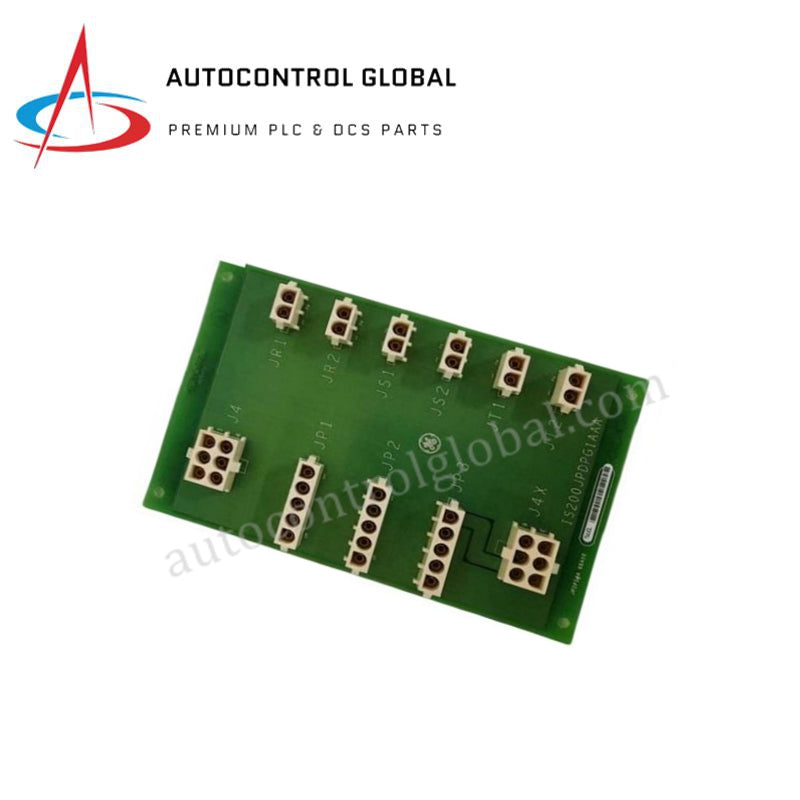

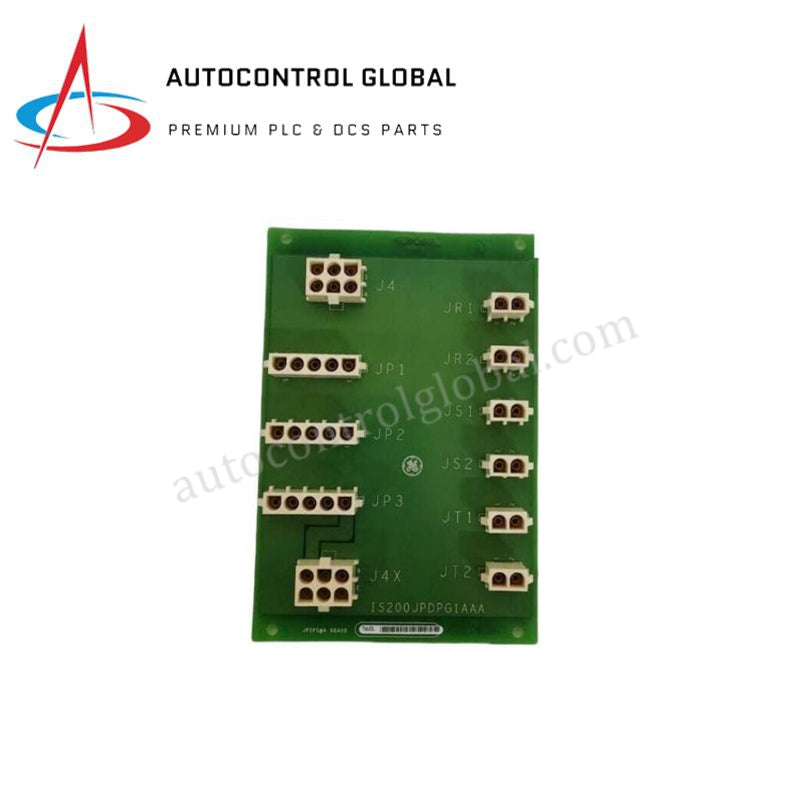

Stromverteilungsanschlussplatte GE Mark VI IS200JPDPG1A

GE IS200JPDPG1A Mark VI Platine

Die General Electric IS200JPDPG1A, auch katalogisiert als die IS200JPDPG1A Stromverteilungsanschlussplatine, fungiert als dedizierte Hardwarekomponente für die geregelte Gleichstromverteilung innerhalb der Mark VI Plattformen. Die Platine ist für einen nominalen 125 VDC Eingang ausgelegt und leitet elektrische Energie über mehrere lokale Ausgangskanäle, um Steuer- und I/O-Subsysteme zu versorgen, wobei Überlastgrenzen durch integrierte Inline-Sicherungsarrays verwaltet werden.

Hardware-Spezifikationen

Industrielle Steuerungs- und Antriebseigenschaften

Im Standard-Elektrogehäuse betrieben, beeinflusst die IS200JPDPG1A direkt die Geschwindigkeit der Backplane-Bus-Kommunikation, indem sie kontinuierliche, unverfälschte Spannungspegel an benachbarte aktive Prozessoren liefert. Die physische Schaltungsarchitektur verfügt über spezifische Kupferquerschnitte, die für eine Gesamtdichte der Ein-/Ausgänge bis zu 20 A optimiert sind. Diese Stabilisierung bewahrt die strukturelle Signalübertragung und mindert Spannungseinbrüche bei Lastwechseln, die sonst die Kompatibilität des Host-System-Firmware-Flashs beeinträchtigen oder Software-Ausnahmen auslösen könnten.

Häufig gestellte Fragen

F: Wie wird eine durchgebrannte Sicherung auf dieser Stromverteilungsanschlussplatine erkannt?

A: Jeder einzelne Ausgangsverteilungskreis verfügt über eine eigene Diagnose-LED-Anzeige. Unter normalen Betriebsbedingungen bleibt der Schleifenstatus klar, aber ein Unterbrechungsfehler durch eine durchgebrannte Sicherung verändert die Leitfähigkeit des Pfads und löst eine lokale Diagnose-Fehler-LED aus, um den problematischen Stromkreis zu isolieren.

F: Können einzelne Ausgangskanäle gewartet oder neu abgesichert werden, während die Platine andere redundante I/O-Module aktiv mit Strom versorgt?

A: Die Wartung aktiver Sicherungen unter Spannung birgt Lichtbogenrisiken und potenzielle transienten Spannungsspitzen, die parallele Kanäle stören können. Standard-Sicherheitsverfahren verlangen, dass isolierte Schleifen spannungsfrei geschaltet oder der redundante Stromzweig vollständig belastet wird, bevor physische Sicherungen von der Anschlussplatine entfernt werden.

F: Welcher Mechanismus verhindert Rückspeisung hoher Spannung in die Niederspannungs-Steuerlogik?

A: Die physische Systemsicherheit beruht auf der 1500 VAC galvanischen System-zu-Platine-Isolierung, die die primären 125 VDC-Verteilungsbusse von den Niederspannungs-Steuerlogiksignalen trennt, um Erdschleifen und induktive Rückkopplungspfade zu blockieren.

Feldinstallationsrichtlinien

• Befestigen Sie das Gehäuse der Anschlussplatine am vorgesehenen Panel-Rückblech oder am internen Gehäuserahmen unter Verwendung der integrierten Montagebohrungen, um eine Metall-zu-Metall-Verbindung für die Rahmenerdung herzustellen.
• Verbinden Sie die primären 125 VDC-Eingangsleitungen mit den robusten Eingangsklemmen und überprüfen Sie, dass die Anzugsmomente den Standardwerten der Industrieanschlüsse entsprechen, um Widerstandserwärmung zu vermeiden.
• Führen Sie alle verzweigten Gleichstrom-Ausgangsleitungen in getrennten Kabelkanälen, getrennt von Niederspannungs-Analog- oder Hochfrequenz-Kommunikationskabeln, um transienten Übersprechen zu eliminieren.
• Führen Sie eine Überprüfung aller Ausgangs-Sicherungszweige durch und stellen Sie sicher, dass die korrekten Amperewerte sicher in ihren Haltern sitzen, bevor die Hauptstromversorgung eingeschaltet wird.
