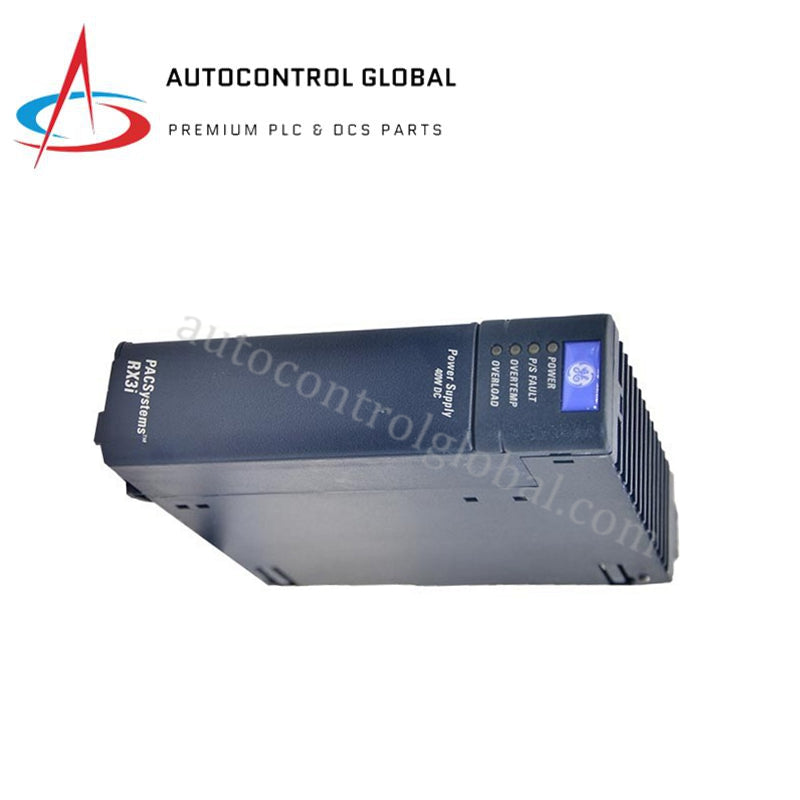

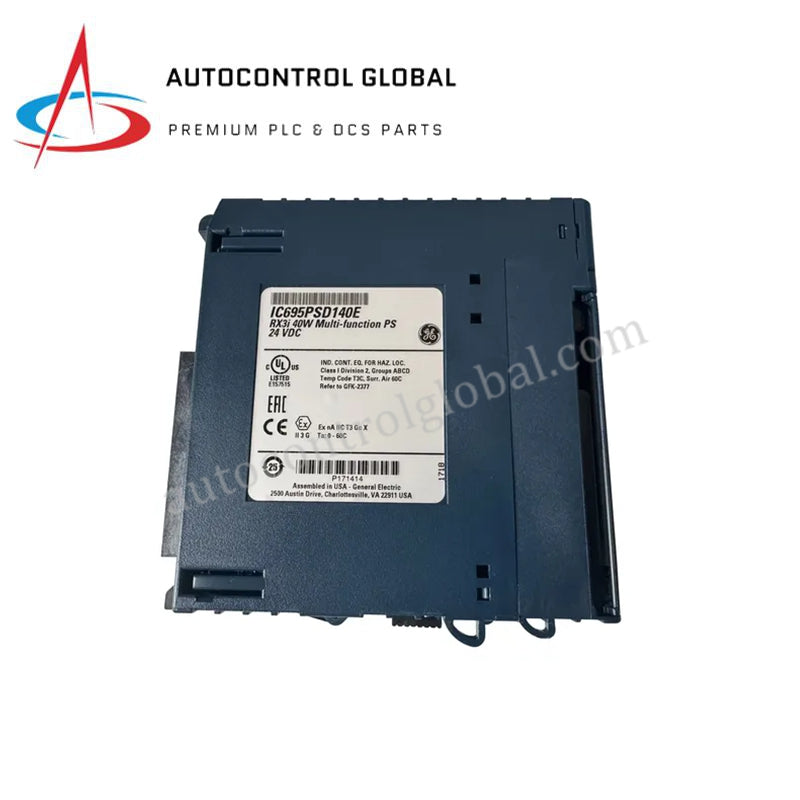

Stromversorgungsmodul | GE IC695PSD140E PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC695PSD140E
Condition：New with Original Package
Product Type: Stromversorgungsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC695PSD140E PACSystems RX3i-Erweiterungsstromversorgung
Die GE Fanuc IC695PSD140E, auch als Erweiterungsstromversorgungsmodul IC695PSD140 katalogisiert, dient als dedizierte Hardwarekomponente zur Umwandlung einer 24-VDC-Eingangsspannung in eine geregelte Rückwandplatinenversorgung innerhalb von PACSystems-RX3i-Erweiterungs- und Remote-Basiseinheiten.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC695PSD140E (Basismodell: IC695PSD140) |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | 0,30 kg (0,57 lbs) |
| Abmessungen | 3,8 cm x 14,0 cm x 14,0 cm (1,5 Zoll x 5,5 Zoll x 5,5 Zoll) |
| Betriebstemperatur | 0 °C bis 60 °C |
| Leistungsaufnahme | Ca. 6,0 A bei 24 VDC Eingangsspannung (maximale Eingangsleistung 60 W) |
| Nenn-Ausgangsleistung | 40 W / 140 W systembezogene Ausgangskapazität |
| Nenn-Eingangsspannung | 24 VDC nominal |
| Eingangsspannungsbereich | 18 VDC bis 30 VDC |
| Bus-Ausgangsspannungen | +5,1 VDC (+5 VDC geregelt) und +3,3 VDC |
| Schutzfunktionen | Überstromschutz, Überspannungsschutz und thermische Abschaltung |
| Isolationsspannung | 1500 V RMS zwischen Eingangskreisen und Rückwandplatinenlogik |
| Diagnoseanzeigen | LEDs an der Vorderseite für Power OK, Fehlerstatus und Redundanzstatus |
| Chassis-Position | Dedizierter Stromversorgungsschacht in RX3i-Remote- und Erweiterungs-Racks |
Deterministische Rückwandplatinenverarbeitung und Leistungsregelung
Die Installation der GE Fanuc IC695PSD140E in den dafür vorgesehenen RX3i-Chassis-Steckplätzen gewährleistet eine stabile Spannungsversorgung der lokalen Erweiterungsmodule und erhält gleichzeitig die Kommunikationsgeschwindigkeit des Rückwandplatinenbusses in hochdichten I/O-Plattformen. Die integrierte Leistungswandlerschaltung liefert eine Ausgangslogikspannung mit geringer Restwelligkeit direkt über die interne Rückwandplatine und bewahrt so die Signalintegrität sowie die Firmware-Flash-Kompatibilität angeschlossener Kommunikationsadapter. Anzeigen an der Vorderseite überwachen kontinuierlich den Thermostatus und die Eingangsschwellenwerte, um angeschlossene Rack-Komponenten vor Netztransienten zu schützen.
Häufig gestellte Fragen
F: Können Techniker dieses Modul in einem Haupt-CPU-Rack installieren?
A: Nein, das Modul wurde speziell für die Installation in dedizierten Stromversorgungsschächten von PACSystems-RX3i-Remote- und Erweiterungsbasiseinheiten entwickelt.
F: Wie verarbeitet die interne Isolationsschaltung Unterschiede im Erdpotenzial?
A: Das Modul verfügt über eine interne galvanische Trennung mit einer Nennspannung von 1500 V RMS zwischen den eingehenden 24-VDC-Eingangsklemmen und der internen Masse der Rückwandplatinenlogik.
Richtlinien für die Installation vor Ort
Schalten Sie die Systemspannung aus, bevor Sie das Stromversorgungsmodul in den vorgesehenen Stromversorgungsschacht der Erweiterungsbasis einsetzen. Stellen Sie sicher, dass alle eingehenden 24-VDC-Versorgungsleitungen sicher am Schraubklemmenblock angeschlossen sind, und achten Sie auf die korrekte Polarität, um Eingangsstörungen zu vermeiden. Erden Sie das Erweiterungschassis ordnungsgemäß mit einem Kupferleiter mit ausreichendem Querschnitt, der an die Schutzerdungsschiene des Hauptschaltschranks angeschlossen ist, um die Wirksamkeit des Überspannungsschutzes zu gewährleisten und Gleichtaktstörungen zu reduzieren.
