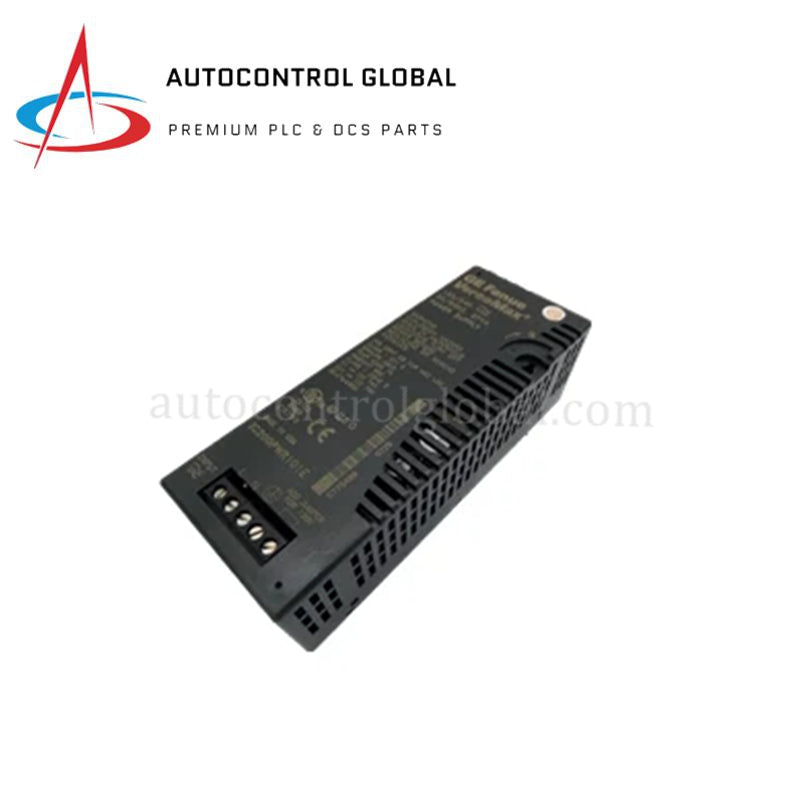

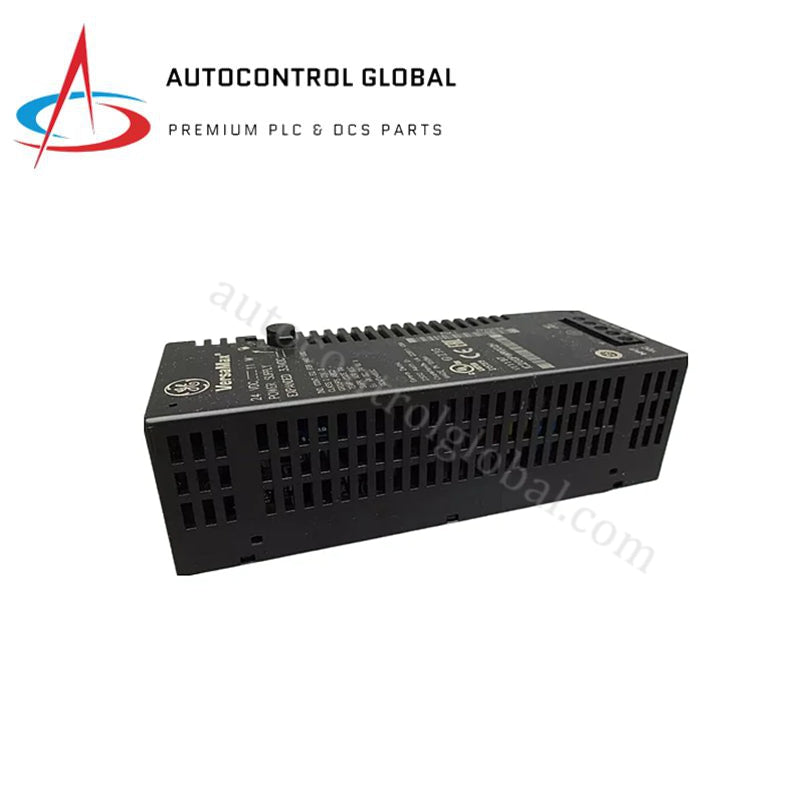

Stromversorgungsmodul | GE VersaMax IC200PWR101F
Manufacturer: GE Fanuc
-
Part Number: IC200PWR101F
Condition：New with Original Package
Product Type: Netzteile
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200PWR101 VersaMax-Stromversorgungsmodul
Das GE Fanuc IC200PWR101F, auch als Stromversorgungsmodul IC200PWR101 katalogisiert, dient als dedizierte Hardwarekomponente zur Netzaufbereitung und geregelten Spannungsverteilung innerhalb von GE Fanuc VersaMax-E/A-Systemen. Das Gerät wandelt eine eingehende 120/240-VAC-Netzquelle in stabile 5-VDC- und 3,3-VDC-Backplane-Ausgänge um und liefert dabei einen maximalen Ausgangsstrom von bis zu 1,5 A zur Versorgung der Backplane-Buskommunikation und angeschlossener E/A-Module. Eine integrierte Isolierung von 1500 V RMS verhindert, dass Störungen der externen AC-Netzleitung bei industriellen Schaltvorgängen in die empfindliche Verarbeitungslogik eindringen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200PWR101F |
| Marke | GE Fanuc / Emerson |
| Herkunft | USA / weltweit montiert |
| Gewicht | 0,28 kg (0,63 lbs) |
| Abmessungen | 120 mm x 90 mm x 50 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Eingangsleistung 27 VA |
| Eingangsspannungsbereich | 120/240 VAC (85–264 VAC, 47–63 Hz) |
| Backplane-Ausgangsspannung | 5 VDC und 3,3 VDC |
| Maximaler Ausgangsstrom | max. 1,5 A (max. 0,25 A bei 3,3 VDC) |
| Überbrückungszeit | 20 ms |
| Isolationsspannung | 1500 V RMS Eingang zu Ausgang |
| Schutz | Kurzschluss, Überlast, Überspannung |
Firmware-Flash-Kompatibilität und Kommunikationsgeschwindigkeit des Backplane-Busses
Das IC200PWR101F wird direkt am Anfang des VersaMax-Trägerrahmens angebracht und gewährleistet konstante 5-VDC-Backplane-Versorgungsschienen, ohne Spannungsschwankungen oder Signalverzögerungen zwischen benachbarten E/A-Modulen zu verursachen. Die Firmware-Flash-Kompatibilität mit älteren GE Fanuc-CPUs und aktuellen Emerson-Automatisierungsknoten wird vollständig unterstützt und ermöglicht einen nahtlosen Austauschbetrieb. Die interne Regelungsschaltung hält die Kommunikationsgeschwindigkeit des Busses bei kurzzeitigen Versorgungsunterbrechungen aufrecht, indem sie mithilfe einer Überbrückungszeit von 20 ms die Prozessregister versorgt.
Häufig gestellte Fragen
F: Welche Hauptfunktion hat die Überbrückungszeit von 20 ms in der Stromversorgung IC200PWR101F?
A: Die Überbrückungszeit von 20 ms erhält die interne 5-VDC-Backplane-Versorgung während kurzer Einbrüche der AC-Eingangsspannung aufrecht, verhindert unerwartete CPU-Resets und hält die aktive Buskommunikation aufrecht.
F: Kann das Modul IC200PWR101F im laufenden Betrieb ausgetauscht werden, während die AC-Hauptversorgung aktiv ist?
A: Nein. Servicetechniker müssen die AC-Eingangsversorgung am abnehmbaren Klemmenblock trennen, bevor sie das Modul vom Trägersockel entfernen oder dort einsetzen, um elektrische Lichtbögen an den Backplane-Pins zu verhindern.
F: Wie reagiert das Modul auf Ausgangskurzschlüsse am Backplane-Bus?
A: Das Modul verfügt über interne Strombegrenzungsschutzschaltungen, die bei Überlast oder Kurzschluss auslösen und den Ausgang begrenzen, bis der Fehler an der Backplane behoben ist.
Richtlinien für die Installation vor Ort
Befestigen Sie den VersaMax-Trägersockel sicher auf einer standardmäßigen 35-mm-DIN-Schiene oder direkt mit Schrauben an der metallischen Rückwand eines Schaltschranks. Schieben Sie die Stromversorgung IC200PWR101F in den vorgesehenen äußersten linken Steckplatz des Trägers, bis die mechanischen Verriegelungslaschen sicher einrasten. Schließen Sie die 120/240-VAC-Eingangsleiter am abnehmbaren Klemmenblock an und achten Sie auf ein korrektes Anzugsdrehmoment aller Klemmen. Führen Sie die eingehende AC-Netzleitung getrennt von Niederspannungs-DC-Datenleitungen, um elektromagnetische Störungen zu vermeiden. Verbinden Sie den Schutzleiteranschluss mit einem niederohmigen Kupferleiter direkt mit der zentralen Erdungsschiene des Schaltschranks.
