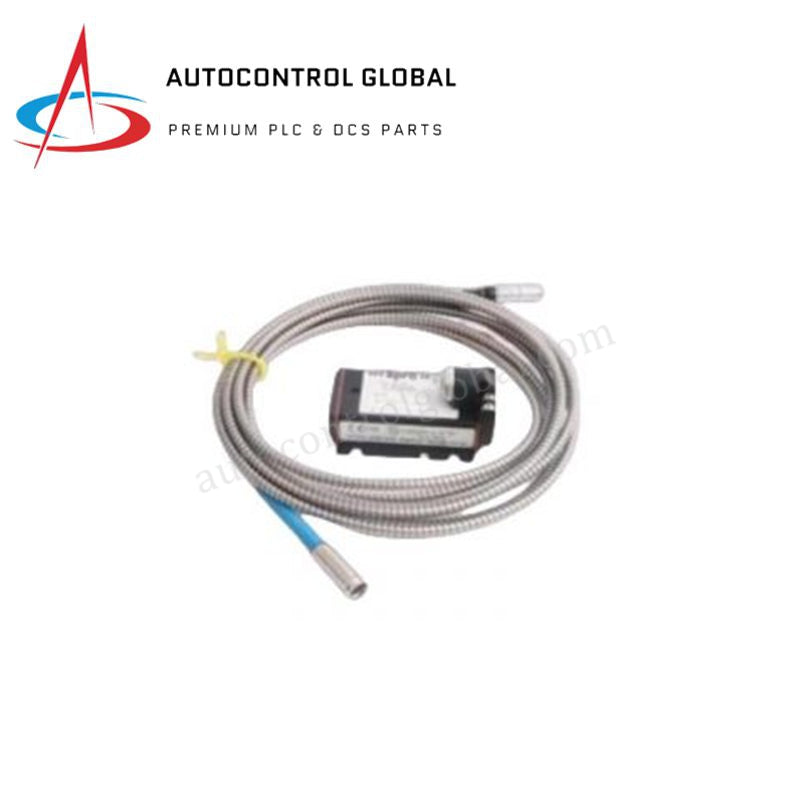

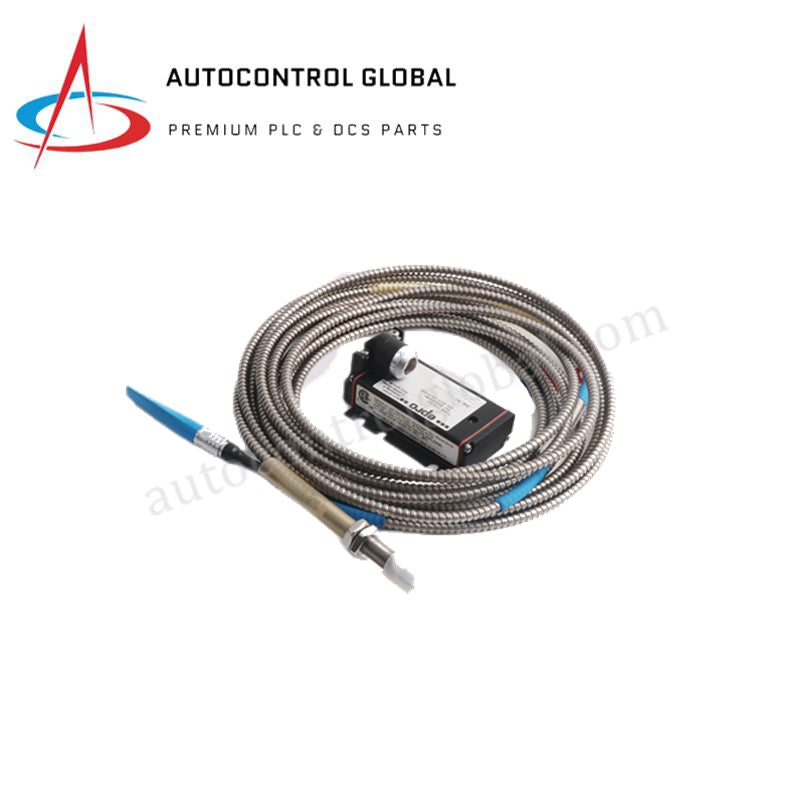

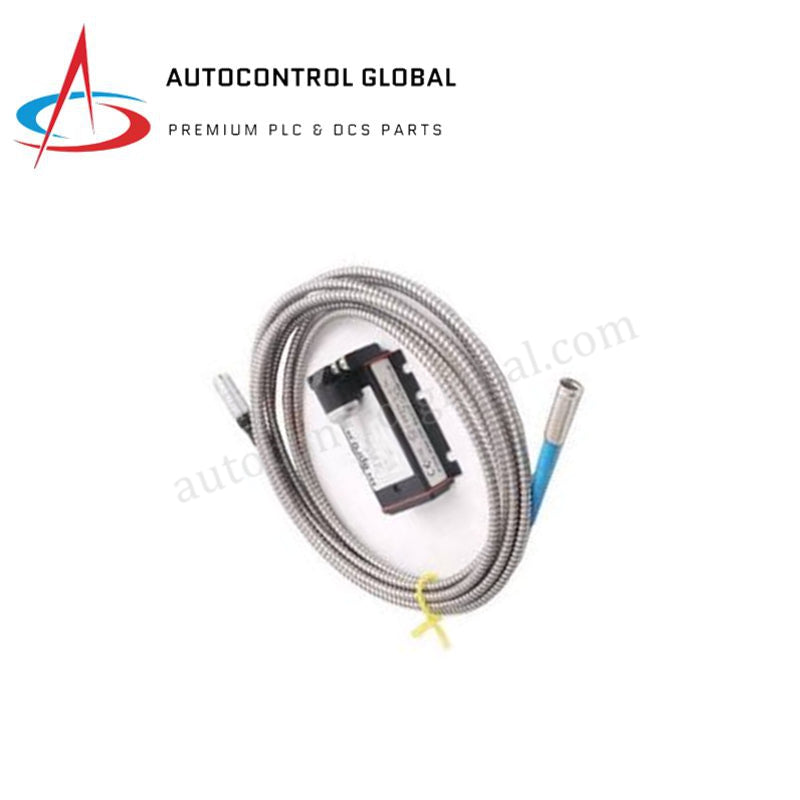

PR6423/014-121+CON031 EMERSON EPRO Wirbelstrom-Näherungssensor

EMERSON PR6423/014-121+CON031 Wirbelstromsensor

Konfiguriert für berührungslose Wellenvibrations- und Verschiebungserkennung in Maschinenschutzplattformen, bietet das EMERSON PR6423/014-121+CON031, auch katalogisiert als EMERSON PR6423/014-121 Sensor und CON031 Wandlerpaket, eine direkte physikalisch-elektrische Umsetzung. Die Hardwareeinheit überwacht mechanische Anomalien in Echtzeit ohne physischen Kontakt. Die PR6423 Sonde wandelt physikalische Distanzänderungen in elektrische Parameter um, während der integrierte CON031 Signalaufbereiter die Rohsensorwerte in ein linearisiertes elektrisches Spannungssignal umsetzt, das mit Maschinenschutzmonitoren und Datenerfassungssystemen kompatibel ist.

Hardware-Spezifikationen

Wirbelstromsonden-Skalierung & Maschinendynamik

Die EMERSON PR6423/014-121 Sonde basiert auf präziser Wirbelstromsonden-Skalierung, um physikalische Verschiebungen in ein analoges Spannungssignal umzuwandeln. Das System hält einen Inkrementellen Sensitivitätsfaktor (ISF) von 8 V/mm, um hochfrequente Wellenbewegungen der Welle bis zu 10 kHz zu verfolgen. Während der Kalibrierung führen Techniker eine Spannungsprüfung des Spalts gegen Zielwerte durch, um die 0,5 mm Anfangsluftspalt-Basislinie im linearen Bereich festzulegen. Diese Einrichtung isoliert Rotordynamiken wie Ölwirbel, Wellenpeitsche und radiale Unrundheit. Der integrierte CON031 Signalaufbereiter verfügt über eine eingebaute Übersprechunterdrückung, um das primäre hochfrequente Treibersignal von elektromagnetischen Störungen zu isolieren, die durch benachbarte Näherungskanäle oder schwere Stromkreise von Maschinen erzeugt werden.

Häufig gestellte Fragen

F: Kann der CON031 Signalaufbereiter direkt in derselben Hochtemperaturzone wie die PR6423-Sonde montiert werden? A: Nein. Die PR6423-Sonde ist für Hochtemperaturumgebungen bis +180 °C ausgelegt, um interne Turbomaschinenbedingungen zu überstehen. Der CON031-Wandler enthält aktive Halbleiterbauelemente und muss in einer separaten kontrollierten Umgebung oder Anschlussdose installiert werden, in der die Temperaturen +85 °C nicht überschreiten.

F: Wie signalisiert das System einen Hardwarefehler oder Kabelbruch an die externe Überwachungsplattform? A: Das System verfügt über eine kontinuierliche Sensorzustandsüberwachung und Fehlererkennung in der Verkabelung. Wenn ein Sondenkabel reißt, kurzschließt oder außerhalb des validierten Spaltspannungsbereichs liegt, ändert der CON031 seine Standardspannungsausgabe in einen definierten Fehlerzustand außerhalb der Grenzen, sodass die angeschlossene SPS oder das DCS sofort einen offenen Fehlerkreis registrieren kann.

Richtlinien für die Feldinstallation

• Mechanische Gewindeeinbindung: Beim Einbau der PR6423-Sonde durch das Maschinengehäuse ist eine Mindestgewindeeinbindung entsprechend den Standard-NPT- oder metrischen Industriestandards sicherzustellen, um ein Lösen bei starker Vibration zu verhindern.
• Spaltkalibrierungsüberprüfung: Verwenden Sie eine kalibrierte mechanische Fühlerlehre oder überwachen Sie während der Installation die elektrische Spaltspannungsausgabe. Stellen Sie die Sondenposition so ein, dass die Baseline-Zielspannung genau der Anfangsluftspalt-Spezifikation von 0,5 mm (20 mils) entspricht, bevor die Gegenmutter festgezogen wird.
• Kabelverlegung und Abschirmung: Führen Sie das niederfrequente Koaxialverlängerungskabel durch spezielle, geerdete Metallrohre, um Signalverschlechterungen zu vermeiden. Die äußere Abschirmung muss an einem einzigen Bezugspunkt geerdet werden (typischerweise auf der Monitor-/DCS-Seite), um Erdschleifen zu verhindern, die die 10-kHz-Frequenzantwort stören.
• Biegeradius-Beschränkungen: Halten Sie den angegebenen minimalen physischen Biegeradius für das Koaxialkabel während der Verlegung ein. Das Knicken oder Überbiegen des Sensorkabels verändert die interne Koaxialimpedanz, was den werkseitig kalibrierten Empfindlichkeitsfaktor verfälscht und Abweichungen von der besten Anpassungslinie verursacht.
