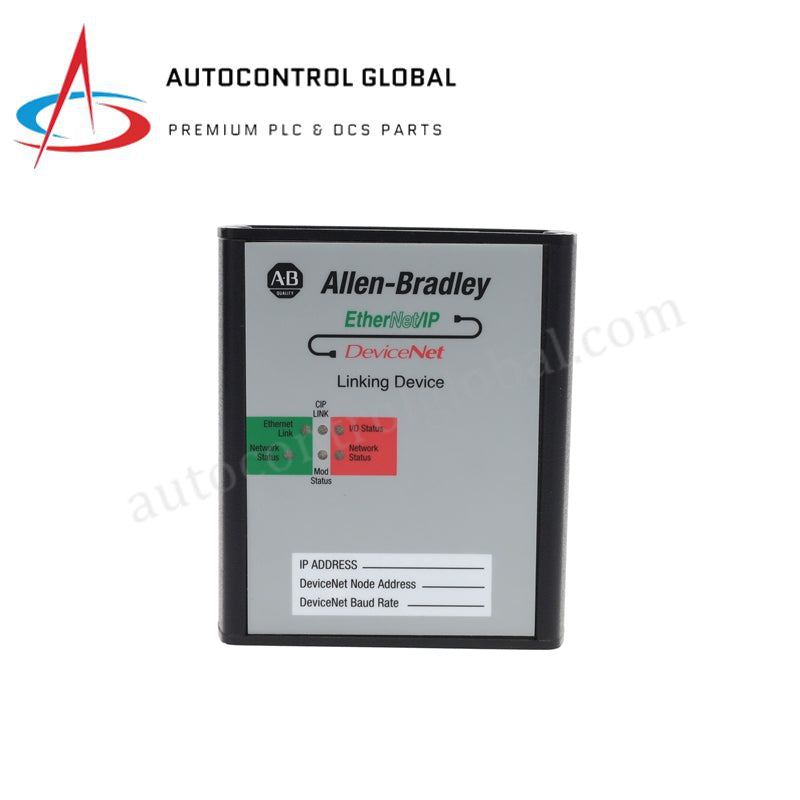

Rockwell 1788-EN2DN/A EtherNet/IP-zu-DeviceNet-Gateway

Allen-Bradley 1788-EN2DN/A EtherNet/IP-zu-DeviceNet-Verbindungsgerät

Produktübersicht

Der 1788-EN2DN/A ist ein Hochleistungs-Verbindungsgerät, das von Rockwell Automation entwickelt wurde, um die Lücke zwischen modernen EtherNet/IP-Architekturen und etablierten DeviceNet-Feldnetzwerken zu schließen. Als intelligentes Gateway, ermöglicht es ControlLogix- oder CompactLogix-Steuerungen, DeviceNet-Knoten – wie Lichtschranken, Motorstarter, und Ventilblöcke – ohne die Notwendigkeit eines lokal chassis-basierten Scanner-Moduls. Indem es als Fernbrücke fungiert, der/die/das 1788-EN2DN/A ermöglicht die Integration von älteren Feldgeräten in neuere Ethernet-Infrastrukturen, unterstützt sowohl Datenaustausch als auch Gerätekonfiguration über einen einzigen Zugangspunkt.

Technische Spezifikationen

Der 1788-EN2DN/A bietet robuste Isolation und Hochgeschwindigkeits-Paketverarbeitung für industrielle Kommunikation.

• Hersteller: Rockwell Automation / Allen-Bradley

• Modellnummer: 1788-EN2DN (Bestellcode: 1788-EN2DN/A)

• Produktlinie: 1788 Verbindungsgeräte

• EtherNet/IP-Anschlüsse: Zwei (2) RJ45-Anschlüsse (10/100 Mbps)

• DeviceNet-Anschluss: Ein (1) 5-poliger Linearstecker

• Netzwerktopologie-Unterstützung: Geräteebenenring (DLR), Linear, und Stern (Ethernet-Seite)

• DeviceNet-Knoten: Unterstützt bis zu 63 Knoten (Knotenadressen 0-63)

• Eingangsspannung: 12–30V DC (24V DC nominal)

• Eingangsstrombewertung: 300 mA @ 24V DC

• DeviceNet-Netzwerkstrom: 100 mA @ 24V DC

• Isolationsspannung: 50V (kontinuierlich); 500V AC Dielektrikum-Typprüfung für 60s

• Baudraten: 125 kbps, 250 kbps, 500 kbps (mit automatischer Baudratenerkennung)

• Betriebstemperatur: 0°C bis +60°C (32°F bis 140°F)

• Betriebs-Vibration/Stoß: 5 g @ 10–500 Hz / 30 g

• Anschlussschraubendrehmoment: 0.5–0.8 Nm (4.4–7.0 lb-in)

• Montage: Horizontale DIN-Schiene (35mm)
