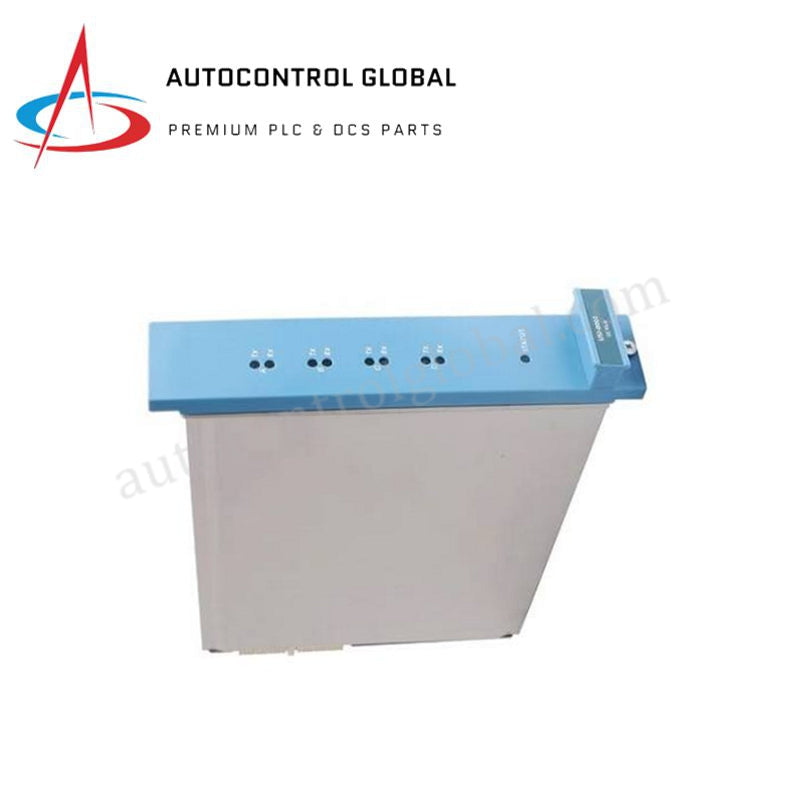

Sicherheitsmanager-Schnittstellenmodul | Honeywell FX-USI-0002

Honeywell FX-USI-0002 Universelles Sicherheitsschnittstellenmodul

Das Honeywell FX-USI-0002, auch als universelles Sicherheitsschnittstellenmodul FX-USI-0002 gelistet, ist eine dedizierte Hardwarekomponente für die Kommunikation von Sicherheitssystemen und die Schnittstelle zum Controller innerhalb der Honeywell Safety-Manager-Plattformen. Das Modul ist für den Datenaustausch über industrielle Sicherheitsnetzwerke ausgelegt und verarbeitet EUCN-Kommunikationsprotokolle direkt in den Baugruppenträgern der Steuerungsprozessoren. Es wird über die Rückwandplatine mit Strom versorgt und verwaltet die interne Logikkommunikation. Standardmäßige Kartenrandsteckverbinder ermöglichen eine sichere mechanische Montage und die elektrische Busverbindung zwischen hochverfügbaren Sicherheitsprozessorknoten.

Hardwarespezifikationen

Kanal-zu-Kanal-Isolierung und Integrität des Kommunikationsprotokolls

Sicherheitsgerichtete Architekturen sind auf einen deterministischen Datenaustausch im Netzwerk und eine strikte elektrische Isolierung angewiesen, um die Integrität der Regelkreise zu gewährleisten. Das FX-USI-0002 verfügt über eine robuste interne Filterung und Isolationsbarrieren an der Schnittstelle zur Rückwandplatine, um kritische Sicherheitssteuerungslogik vor transienten elektromagnetischen Störungen zu schützen. Das Modul arbeitet mit dem proprietären EUCN-Kommunikationsprotokoll und gewährleistet synchronisierte Datenverbindungen zwischen Zentralprozessoren und dezentralen E/A-Knoten. Diese Hochgeschwindigkeitskommunikationsstruktur ermöglicht eine schnelle Fehlererkennung und die Ausführung sicherer Zustände. So wird verhindert, dass vorübergehende Busfehler benachbarte Sicherheitskanäle beeinträchtigen oder unerwartete Abschaltungen des Controllers auslösen.

Häufig gestellte Fragen

F: Unterstützt das Modul den Online-Austausch im laufenden Betrieb innerhalb des Controller-Baugruppenträgers?

A: Beim Austausch im laufenden Betrieb müssen die Systemsoftware-Richtlinien und der Status der Sicherheitsverriegelungen strikt eingehalten werden, um unerwartete Kommunikationsfehler auf dem aktiven EUCN-Netzwerkbus zu verhindern.

F: Welche Softwareversion ist erforderlich, wenn ältere Schnittstellenmodule durch dieses Gerät ersetzt werden?

A: Für den direkten Austausch älterer Modulvarianten (wie FC-USI-0001, FC-USI-0002 oder FE-USI-0002) ist Honeywell Safety Manager Software ab Revision R140 erforderlich, um die vollständige Protokoll- und Rückwandplatinenkompatibilität sicherzustellen.

F: Wie wird das Schnittstellenmodul über den Baugruppenträger mit Betriebsspannung versorgt?

A: Das Gerät wird direkt in die dafür vorgesehenen Steckplätze des Safety-Manager-Prozessor-Baugruppenträgers eingesetzt und über den Stromversorgungsbus der Rückwandplatine direkt mit geregelten 5 VDC versorgt.

Richtlinien für die Installation vor Ort

Prüfen Sie die Steckplätze der Rückwandplatine des Baugruppenträgers vor dem Einsetzen des Moduls auf Fremdkörper und verbogene Stifte. Richten Sie die Kartenkanten sorgfältig an den internen Führungsschienen aus, damit sich das Modul beim Einbau nicht verkantet.

Schieben Sie das Modul gerade nach innen, bis die Frontplatte bündig am Rahmen des Baugruppenträgers anliegt, und ziehen Sie die oberen und unteren Befestigungsschrauben mit dem vorgeschriebenen Drehmoment an. Prüfen Sie, ob alle Status-LEDs ordnungsgemäß funktionieren, und bestätigen Sie über die Software der Engineering-Workstation den korrekten EUCN-Netzwerkkommunikationsstatus, bevor Sie den Sicherheitsregelkreis in Betrieb nehmen.
