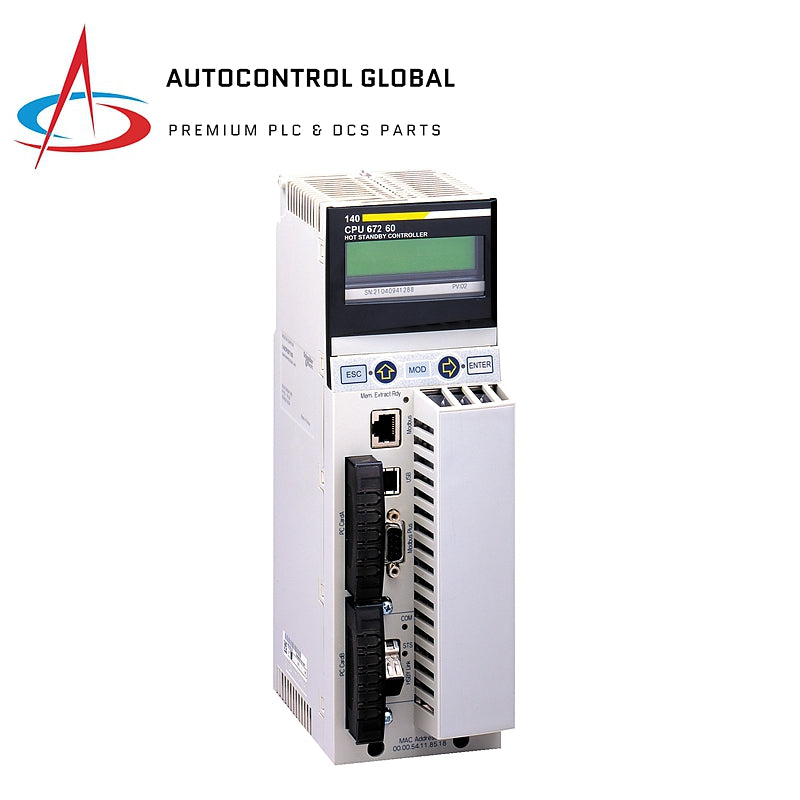

Schneider 140CPU67260 Unity Prozessor

Übersicht

Der 140CPU67260 ist ein Unity-Prozessor, der für die Modicon Quantum Automatisierungsplattform von Schneider Electric entwickelt wurde. Dieser Hochleistungsprozessor ist für komplexe industrielle Anwendungen optimiert und bietet umfangreiche E/A-Fähigkeiten, schnelle Verarbeitung und verschiedene Kommunikationsoptionen.

Hauptmerkmale

• Übertragungsmodus: Multimodus
• Taktfrequenz: 266 MHz
• Anzahl der Steckplätze:
  • 10 (für Modbus Plus)
  • 16 (für entfernte E/A-Stationen)
  • 4 (für verteilte E/A-Stationen)
  • 6 (lokal)
  • 2 (lokal in Hot-Standby-Anwendungen)
• Racks: 2 (lokal)
• Remote E/A-Stationen:
  • 31 - 2 (Ethernet Quantum Remote E/A)
  • 31 - 2 (Ethernet X80 Remote E/A)
  • 31 (S908 Remote E/A)
• Diskrete E/A-Kapazität:
  • 31.744 Eingänge und 31.744 Ausgänge (remote)
  • 8.000 Eingänge und 8.000 Ausgänge (verteilt, pro Modbus Plus Netzwerk)
  • Unbegrenzt (Ethernet Remote E/A, 31 Drops mit max. 28 Slots)
• Analoge E/A-Kapazität:
  • 500 Eingänge und 500 Ausgänge (verteilt pro Modbus Plus Netzwerk)
  • Unbegrenzt (Ethernet Remote E/A, 31 Drops mit max. 28 Slots)
  • 1.984 Eingänge und 1.984 Ausgänge (remote)

Kommunikations- & E/A-Optionen

• Anwendungsspezifische E/A: Präzise Zeitstempel, Zähler, serielle Verbindungen und Hochgeschwindigkeits-Interrupt-Eingänge
• Kommunikationsdienste: Ethernet-Router
• Optionale Module:
  • 6 Ethernet
  • 6 Modbus
  • 6 Modbus Plus
  • 6 Profibus DP
  • 1 USB
  • 2 AS-Interface (verteilt und remote)
• Maximale Verbindungen:
  • 1 USB
  • 6 Ethernet TCP/IP (lokal)
  • 6 Modbus Plus (lokal)
  • 6 Profibus DP (lokal)
  • 1 Modbus RS232/485 (Modbus/ASCII)

Speicher und Verarbeitung

• Erweiterbarer Speicher:
  • 7.168 kB (Programm mit PCMCIA-Karte)
  • 8 MB (Dateispeicher mit PCMCIA-Karte)
• Interner RAM: 3.072 kB (1.536 kB für Daten)
• Befehlsverarbeitung:
  • 10,28 Kinst/ms (100 % Boolean)
  • 10,07 Kinst/ms (65 % Boolean und 35 % numerisch)
• System-Overhead:
  • 0,2 ms (schnelle Aufgabe)
  • 1 ms (Hauptaufgabe)

Elektrische und Anschluss-Spezifikationen

• Bus-Strombedarf: 2.760 mA
• Lokale Signalisierung:
  • 1 LED (gelb) für Ethernet-Aktivität (COM)
  • 1 LED (gelb) für Konfigurationsstatus (STS)
• Elektrische Anschlüsse:
  • 1 Buchse SUB-D 9 für Modbus Plus Netzwerk
  • 1 RJ45-Anschluss für Modbus-Bus
  • 1 MT-RJ Multimode-Glasfaseranschluss zur Verbindung von primären und sekundären SPS (bis zu 4 km)

Umweltverträglichkeit

• Zertifizierungen:
  • GOST
  • CE
  • CSA
  • UL
  • Marine
• Normen: HazLoc
