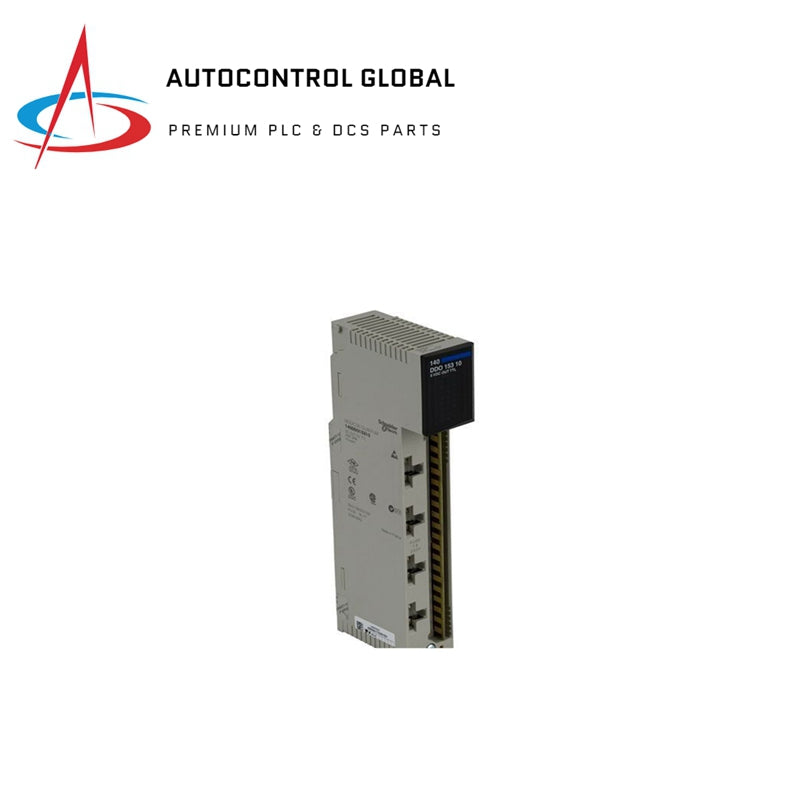

Schneider 140DDO35310 Diskretes Ausgangsmodul

Hauptinformationen

• Produktbereich: Modicon Quantum Automatisierungsplattform
• Produkt- oder Komponententyp: DC diskretes Ausgangsmodul

Details zum diskreten Ausgang

• Anzahl der diskreten Ausgänge: 32
• Gruppierung der Kanäle: 4 Gruppen zu je 8
• Logik des diskreten Ausgangs: Negative Logik (Sink)
• Adressierungsanforderung: 2 Ausgangswörter
• Spannung des diskreten Ausgangs: 24 V DC
• Grenzwerte der Ausgangsspannung: 19,2...30 V
• Absolut maximaler Ausgang: 50 V für 1 s abklingender Impuls
• Maximaler Spannungsabfall: <0,4 V bei 0,5 A
• Maximaler Laststrom:
  • 16 A pro Modul
  • 4 A pro Gruppe
• Stoßstrom: 5 A für 1 ms
• Ansprechzeit:
  • <= 1 ms von Zustand 0 zu Zustand 1
  • <= 1 ms von Zustand 1 zu Zustand 0
• Maximaler Leckstrom: 0,4 mA bei 30 V
• Lastinduktivität: Induktivität(H) = 0,5 / ((Strom(A))² x (Schaltfrequenz(Hz)))
• Maximale Wolframlast: 12 W bei 24 V
• Fehleranzeige:
  • Ausfall der Feldversorgung
  • Durchgebrannte Sicherung
• Zugehörige Sicherungsbewertung:
  • 3 A pro Punkt
  • 5 A pro Gruppe

Isolation und Schutz

• Isolation zwischen Kanälen und Bus: 1780 Vrms DC für 1 Minute
• Isolation zwischen Gruppen: 500 Vrms DC für 1 Minute
• Schutzart: Interner Ausgangsschutz durch 5 A Sicherung pro Gruppe

Leistung und Verlustleistung

• Leistungsverlust: 2,0 W + (0,4 V x Gesamtlaststrom)
• Busstrombedarf: 330 mA

Physikalische Eigenschaften

• Modulformat: Standard
• Nettogewicht: 0,99 lb (0,45 kg)

Lokale Signalisierung

• Für Buskommunikation vorhanden (aktiv): 1 LED (grün)
• Für externen Fehler erkannt (F): 1 LED (rot)
• Für Eingangsstatus: 32 LEDs (grün)

Umweltinformationen

• Produktzertifizierungen:
  • FM Klasse 1 Division 2
  • RINA
  • GOST
  • C-tick
  • RMRS
• Normen:
  • UL 508
  • CSA C22.2 Nr. 142
• Widerstand gegen elektrostatische Entladung:
  • 4 kV Kontakt (IEC 801-2)
  • 8 kV Luft (IEC 801-2)
• Widerstand gegen elektromagnetische Felder: 9,14 V/m (10 V/m) 80…2000 MHz (IEC 801-3)
• Umgebungstemperatur für Betrieb: 32…140 °F (0…60 °C)
• Umgebungstemperatur für Lagerung: -40…185 °F (-40…85 °C)
• Relative Luftfeuchtigkeit: 95 % ohne Kondensation
• Betriebshöhe: <= 16404,2 ft (5000 m)

Bestell- und Versanddetails

• Kategorie: US1PC2118155
• Rabattplan: PC21
• GTIN: 3595861135673
• Rückgabemöglichkeit: Nein
• Herkunftsland: Frankreich
• Verpackungseinheiten:
  • Verpackungseinheit Typ 1: PCE
  • Anzahl der Einheiten in Verpackung 1: 1
  • Verpackung 1 Höhe: 6,42 in (16,3 cm)
  • Verpackung 1 Breite: 1,77 in (4,5 cm)
  • Verpackung 1 Länge: 12,28 in (31,2 cm)
  • Verpackung 1 Gewicht: 17,14 oz (486,0 g)

Vertragliche Garantie

• Garantie: 12 Monate
