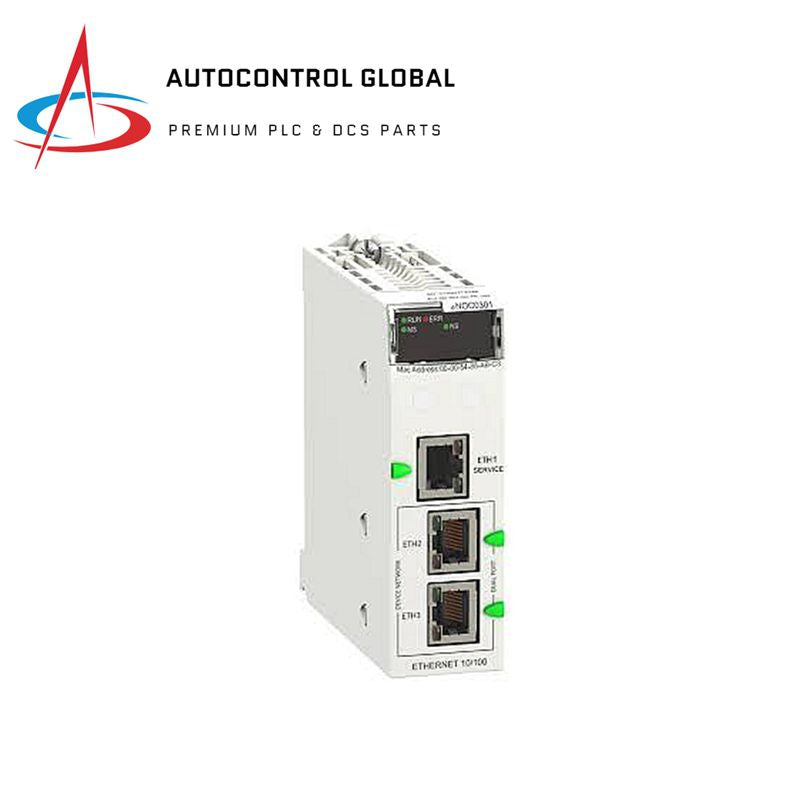

Schneider BMENOC0301 Kommunikationsmodul

Beschreibung

Dieses Kommunikationsmodul ist Teil der Modicon M580 Serie, die programmierbare Automatisierungssteuerungen (PAC) und sicherheitsprogrammierbare Steuerungen (PLC) mit integriertem Ethernet bereitstellt. Das BMENOC0301 Modul dient als Schnittstelle zwischen der M580 SPS und anderen Ethernet-Geräten über die Kommunikationsprotokolle Modbus/TCP und EtherNet/IP. Die Automatisierungsplattform Modicon M580 erfüllt die Anforderungen der „TC“-Verarbeitung (geeignet für alle Klimazonen) und arbeitet in einem Temperaturbereich von 0°C bis +60°C (32°F bis 140°F). Dieses Produkt kann Hybridherstellern helfen, innerhalb von drei Monaten eine bessere, messbare und frühere Kapitalrendite (ROI) zu erzielen und bis zu 100 % Projekt-ROI zu erreichen.

Das BMENOC0301 Modul verfügt über 3 Ethernet-Ports. Kommunikationsdienste umfassen:

• Bandbreitenmanagement
• FDR-Server
• Modbus TCP I/O Scanner und Messaging
• EtherNet/IP I/O Scanner und Messaging
• Integrierter 4-Port-Switch
• RSTP-Unterstützung
• SNMP-Netzwerkadministrator
• Integrierter Multiport-Switch

Abmessungen: 32x100x86mm
Gewicht: 0,2kg

Dieses Modul erfüllt die Anforderungen von Anwendungen in den Bereichen Transport, Wasser und Abwasser, Konsumgüter, Bergbau, Mineralmetalle, Energieerzeugung, Energie und Chemie sowie Rechenzentren. Es entspricht den CE-, UL-, CSA-, RCM-, EAC- und UKCA-Normen und ist für Anwendungen in der Energieerzeugung, der Handelsmarine, dem Eisenbahnwesen und explosionsgefährdeten Bereichen zertifiziert.

Das Kommunikationsmodul belegt einen Steckplatz im Rack. Es kann mit Modicon X80 (I/O, Backplane, Kabel) und mit der Programmier-Software EcoStruxure Control Expert verwendet werden. Die Modicon M580 fördert Zuverlässigkeit und Nachhaltigkeit, erhöht die Produktivität durch hohe Leistung und verbessert die betriebliche Rentabilität durch effizienten Datenzugriff.

Spezifikation

Produktreihe: Modicon M580

Produkt- oder Komponenten-Kategorie: Kommunikationsmodul

Produktkompatibilität: BMEXBP… - Ethernet + X-Bus-Rack

Konzept: Transparent Ready

Zusätzliche Informationen:

• Integrierter Verbindungstyp: 3 Ethernet, Steckertyp: RJ45, Übertragungsrate: 10/100 Mbit/s, Übertragungsmodus: Doppelgeschirmtes verdrilltes Paar
• Webserver: Basis
• Übertragungsunterstütztes Medium: Ethernet-Backplane

Kommunikationsdienste:

• Bandbreitenmanagement
• FDR-Server
• SNMP-Netzwerkmanager
• Modbus TCP I/O Scanner und Messaging
• Ethernet/IP I/O Scanner und Messaging
• RSTP-Unterstützung
• Port-Spiegelung
• Integrierter Multiport-Switch

Ethernet-Port: 10BASE-T/100BASE-TX

Stromversorgung: Interne Stromversorgung über Rack

Markierung: CE

Modulformat: Standard

Stromaufnahme:

• 900 mA bei 3,3 V DC für Produktversion >= 13
• 1800 mA bei 3,3 V DC für Produktversion < 13

Nettogewicht: 0,2kg

Umgebung:

• Betriebstemperatur der Umgebungsluft: 0…60°C
• IP-Schutzart: IP20

Anweisung:

• 2014/35/EU - Niederspannungsrichtlinie
• 2014/30/EU - Elektromagnetische Verträglichkeit

Lokale Signale:

• Prozessor läuft (RUN) 1 LED (grün)
• Prozessor- oder Systemfehler (ERR) 1 LED (rot)
• ETH MS (Ethernet-Port-Konfigurationsstatus) 1 LED (grün/rot)
• Eth NS (Ethernet-Netzwerkstatus) 1 LED (grün/rot)

Verpackungseinheit:

• Verpackungseinheit Typ 1: PCE
• Anzahl der Einheiten in Verpackung 1: 1
• Verpackung 1 Höhe: 5,500cm
• Verpackung 1 Breite: 11,200cm
• Verpackung 1 Länge: 12,000cm
• Verpackung 1 Gewicht: 254,000g
• Verpackungseinheit Typ 2: S02
• Anzahl der Einheiten in Verpackung 2: 15
• Verpackung 2 Höhe: 15,000cm
• Verpackung 2 Breite: 30,000cm
• Verpackung 2 Länge: 40,000cm
• Verpackung 2 Gewicht: 4,136kg
