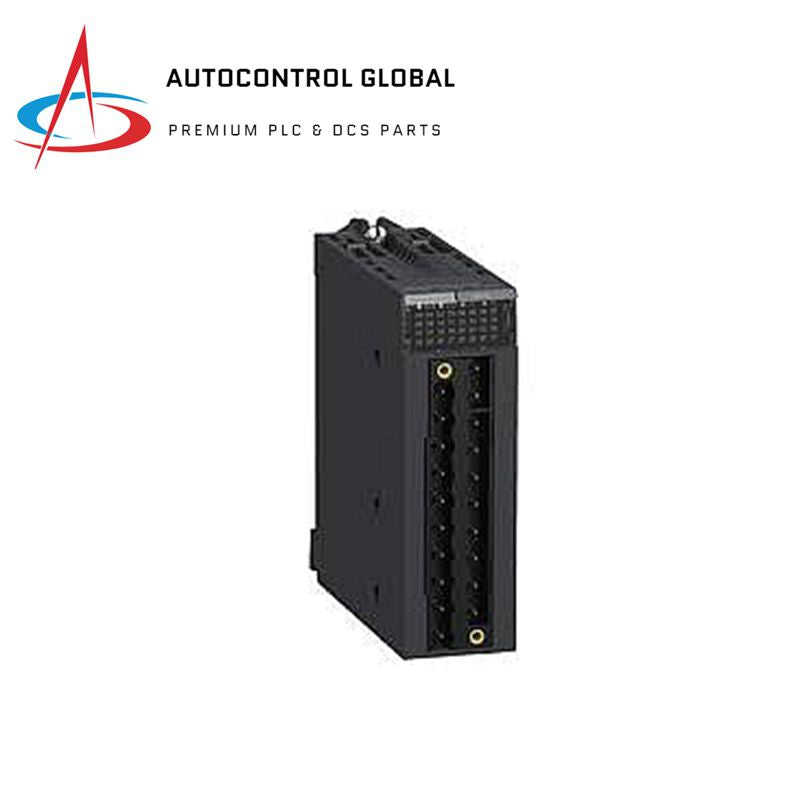

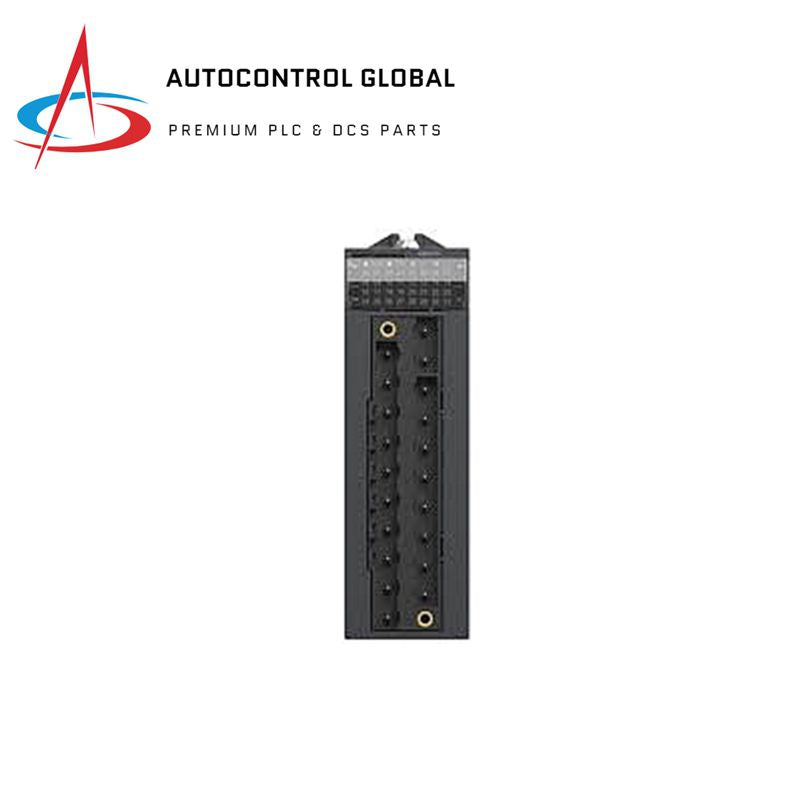

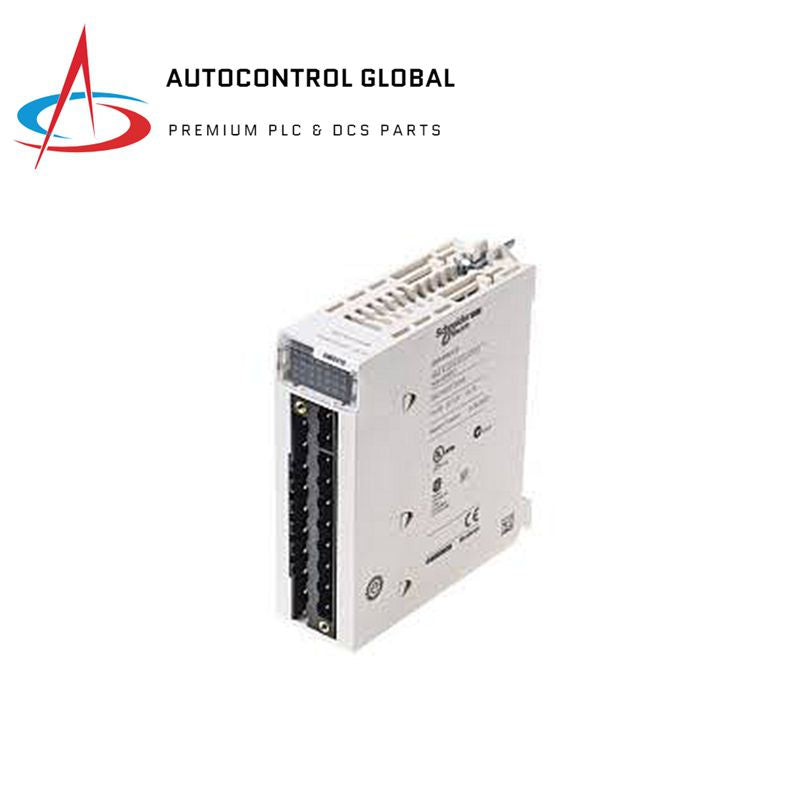

Schneider BMXAMI0410 Analog-Eingangsmodul

Beschreibung

Das Schneider BMXAMI0410 ist ein hochentwickeltes Analog-Eingangsmodul, das Teil der Modicon X80-Reihe ist. Es verfügt über 4 isolierte analoge Eingänge (16 Bit) und wird mit Sensoren oder Sendern verwendet. Dieses Modul wird über einen 20-poligen abnehmbaren Klemmenblock angeschlossen. Es führt Überwachungs-, Mess- und Prozesssteuerungsfunktionen für kontinuierliche Prozesse aus. Das Modul bietet je nach Konfigurationswahl unterschiedliche Spannungs- oder Strombereiche für jeden Eingang. Es belegt einen einzelnen Steckplatz im Rack und hat ein Gehäuse, das einen IP20-Schutz der Elektronik bietet.

Eigenschaften

• Eingangskanäle: 4 isolierte analoge Eingänge
• Eingangstypen: 0 bis 20mA, 4 bis 20mA, ±10V, ±5V, 0 bis 10V, 0 bis 5V, 1 bis 5V
• Auflösung: 16 Bit
• Anschluss: 20-poliger abnehmbarer Klemmenblock
• Schutz: IP20 bewertet
• Betriebstemperatur: 0°C bis 60°C
• Zertifizierungen: CE, UL, CSA, EAC, RCM

Technische Spezifikationen

• Analog/Digital-Wandlung: 24 Bit
• Zulässige Überlast an Eingängen: ±30V für Spannung, ±90mA für Strom
• Eingangswiderstand: 10 MΩ im Spannungsmodus, 250 Ω + 3,6…50 Ω interner Schutzwiderstand im Strommodus
• Genauigkeit des internen Umwandlungswiderstands: 0,1% - 15 ppm/°C
• Filtertyp: Digitale Filterung erster Ordnung
• Lesezykluszeit: Schnelle Lesezykluszeit von 1 ms + 1 ms x Anzahl der verwendeten Kanäle, nominale Lesezykluszeit von 5 ms für 4 Kanäle
• Messfehler: ≤ 0,1% des vollen Bereichs für Spannung, ≤ 0,3% des vollen Bereichs für Strom
• Temperaturdrift: 15 ppm/°C für Spannung, 30 ppm/°C für Strom
• Kalibrierung: Intern
• Minimale Übersprechdämpfung: 80 dB
• Gleichtaktunterdrückung: 90 dB
• Digitaler Wertebereich: -32768 bis +32767 im maximalen Benutzerskala, ±10000 standardmäßig
• Isolationsspannung: 300 V DC zwischen Kanälen, 1400 V DC zwischen Kanälen und Erde, 1400 V DC zwischen Kanälen und Bus
• Messauflösung: 0,35 mV für Spannung, 0,92 µA für Strom
• Maximaler Umwandlungswert: ±11,4 V für Spannung, 0…30 mA für Strom
• MTBF Zuverlässigkeit: 1.200.000 Stunden
• Betriebshöhe: 0…2000 m, 2000…5000 m mit Abminderungsfaktor
• Status-LED: 1 LED (grün) RUN, 1 LED pro Kanal (grün) Kanaldiagnose, 1 LED (rot) ERR, 1 LED (rot) I/O
• Nettogewicht: 0,143 kg
• Leistungsaufnahme: 0,82 W bei 24 V DC (typisch), 1,30 W bei 24 V DC (maximal), 0,32 W bei 3,3 V DC (typisch), 0,48 W bei 3,3 V DC (maximal)
• Stromaufnahme: 150 mA bei 3,3 V DC, 45 mA bei 24 V DC

Umweltspezifikationen

• Vibrationsfestigkeit: 3 gn
• Stoßfestigkeit: 30 gn
• Lagertemperatur der Umgebungsluft: -40 bis 85 °C
• Betriebstemperatur der Umgebungsluft: 0 bis 60 °C
• Relative Luftfeuchtigkeit: 5 bis 95% bei 55 °C ohne Kondensation
• IP-Schutzart: IP20

Richtlinien und Zertifizierungen

• Richtlinien: 2014/35/EU - Niederspannungsrichtlinie, 2014/30/EU - Elektromagnetische Verträglichkeit
• Produktzertifizierungen: CE, RCM, CSA, EAC, Merchant Navy, UL
• Normenkonformität: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201

Verpackungseinheiten

• Verpackungstyp Einheit 1: PCE
• Anzahl der Einheiten in Verpackung 1: 1
• Verpackung 1 Höhe: 5,600 cm
• Verpackung 1 Breite: 11,100 cm
• Verpackung 1 Länge: 11,700 cm
• Verpackung 1 Gewicht: 172,000 g
• Verpackungstyp Einheit 2: S02
• Anzahl der Einheiten in Verpackung 2: 15
• Verpackung 2 Höhe: 15,000 cm
• Verpackung 2 Breite: 30,000 cm
• Verpackung 2 Länge: 40,000 cm
• Verpackung 2 Gewicht: 2,923 kg
