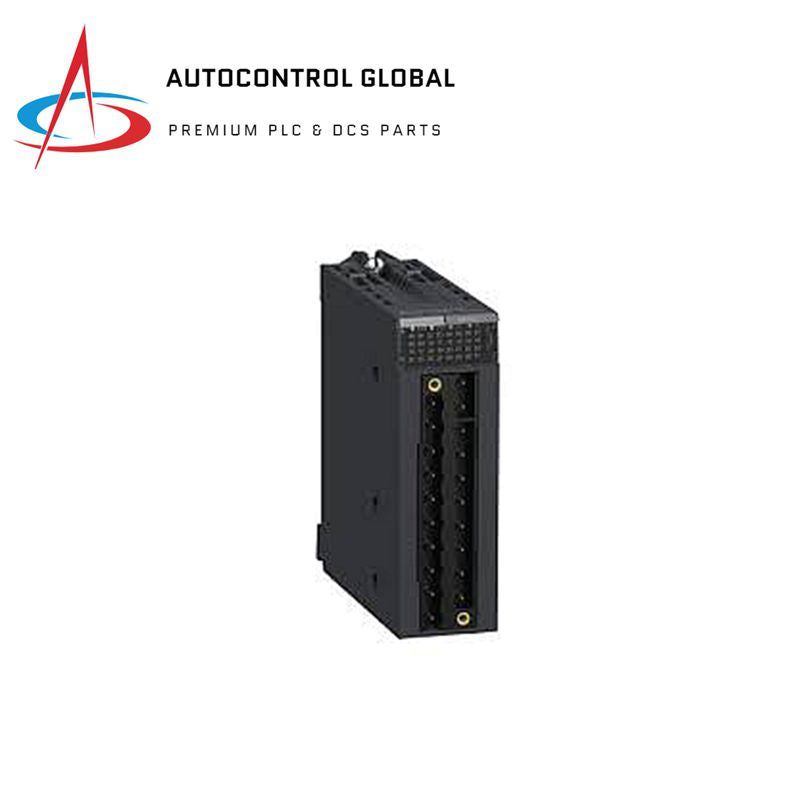

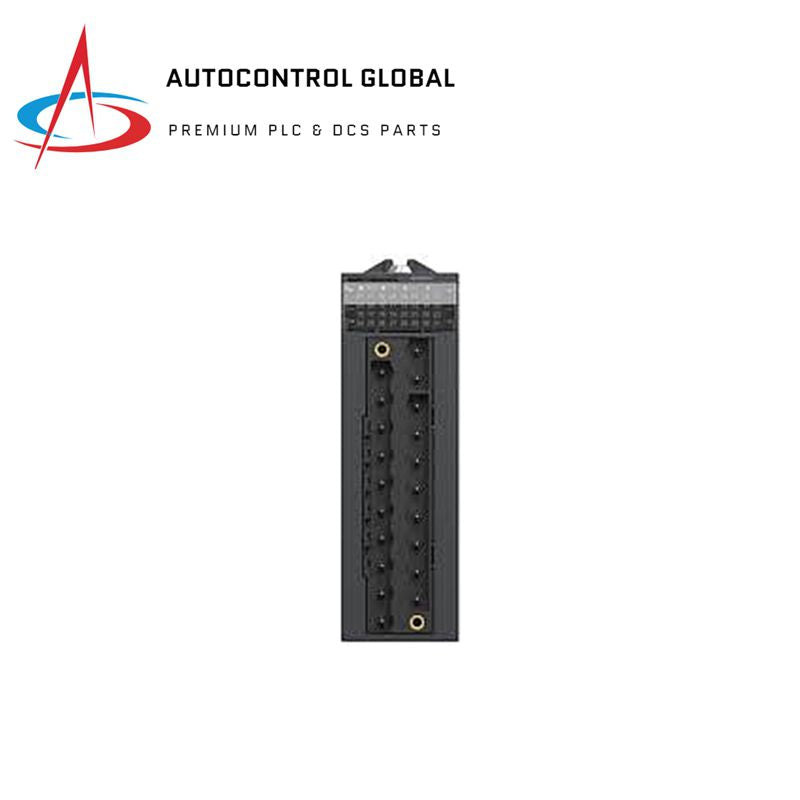

Schneider BMXAMO0410 Isoliertes Analogausgangsmodul

Beschreibung

Das Schneider Modicon X80 Analog Isoliertes Ausgangsmodul ist Teil der Modicon X80 Serie, die universelle Ein-/Ausgangs- und Kommunikationsmodule, Netzteile und Racks für Modicon M340 und Modicon M580 bietet. Dieses Produkt besteht aus 4 Ausgangskanälen und erfüllt die "TC"-Verarbeitungsanforderungen, wodurch es für alle Klimazonen geeignet ist. Es arbeitet in einem Temperaturbereich von 0°C bis +60°C (32°F bis 140°F). Die Modicon X80 Modulserie bietet eine einheitliche Umgebung für den Einsatz von I/O-Modulen in Automatisierungsarchitekturen, was den Ersatzteilbestand, Wartungs- und Schulungskosten reduziert. Es verfügt über einen 20-poligen Anschluss für elektrische Verbindungen und hat die Schutzart IP20. Die MTBF beträgt 1.058.335 Stunden. Dieses Analogmodul wiegt 0,150 kg und misst 32x100x86 mm. Es deckt die Anforderungen von Anwendungen wie Transport, Wasser- und Abwasser, Konsumgüter, Bergbau, Mineralmetalle, Energieerzeugung, Energie und Chemie sowie Rechenzentren ab. Dieses Produkt ist zertifiziert nach CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy und entspricht den Normen EN 61000-6-5 und EN 61850-3. Das Modul ist kompatibel mit Modicon M340, M580 (lokale oder entfernte I/O) SPS mit 20-poligen Käfig-, Schraubklemmen- oder federbelasteten abnehmbaren Anschlussklemmen. Das Produkt muss auf dem Rack montiert und mit 2 Schrauben befestigt werden. Modicon X80 besteht aus einer gemeinsamen Plattform kompatibler Module, die Wartungs- und Schulungskosten senkt und denselben Ersatzteilbestand verwendet, jedoch separate Schulungen für verschiedene programmierbare Steuerungen (PACs) erfordert.

Eigenschaften

• 4 Ausgangskanäle: Bietet 4 analoge Ausgangskanäle.
• Universelle Kompatibilität: Kompatibel mit Modicon M340 und M580 SPS.
• Hohe Zuverlässigkeit: MTBF von 1.058.335 Stunden.
• Großer Betriebstemperaturbereich: 0°C bis +60°C (32°F bis 140°F).
• Schutzart IP20: Gewährleistet Schutz gegen feste Fremdkörper.
• Kompakt und leicht: Wiegt 0,150 kg und misst 32x100x86 mm.
• Zertifiziert: CE, UL, CSA, RCM, EAC, UKCA, Merchant Navy.
• Normenkonformität: Entspricht den Normen EN 61000-6-5 und EN 61850-3.
• Einfache Installation: Wird mit einem 20-poligen Stecker geliefert und erfordert die Montage im Rack mit 2 Schrauben.

Technische Spezifikationen

• Produktreihe: Modicon X80
• Produkt- oder Komponenten-Kategorie: Analogausgangsmodul
• Elektrischer Anschluss: 20-poliger 1-Stecker
• Isolierung zwischen den Kanälen: Isolierung
• Messfehler:
  • <= 0,2 % des vollen Messbereichs 0…60°C
  • 0,1 % des vollen Messbereichs bei 25°C
• Temperaturdrift:
  • 45 ppm/°C +/- 10V
  • 45 ppm/°C 0…20mA
  • 45 ppm/°C 4…20mA
• Minimale Übersprechdämpfung: 80 dB
• Gleichtaktunterdrückung: 100 dB
• Isolationsspannung:
  • 1400V zwischen DC-Kanälen und Masse
  • 1400V zwischen DC-Kanälen und Bus
  • 750V zwischen DC-Kanälen
• Testmodell:
  • Leerlauf 0…20mA
  • Leerlauf 4…20mA
  • Kurzschluss +/- 10V
• Lastimpedanz:
  • <= 500 Ohm 0…20mA
  • <= 500 Ohm 4…20mA
• Ausgangspegel: Hoher Pegel
• Anzahl der Analogausgänge: 4
• Modell des Analogausgangs:
  • Strom 0…20mA
  • Strom 4…20mA
  • Spannung +/- 10V
• Auflösung des Analogausgangs: 15 Bit + Vorzeichenbit
• Stromversorgung: Interne Stromversorgung über das Rack
• Umwandlungszeit: <= 1ms
• Maximaler Umwandlungswert:
  • 0…21mA 0…20mA
  • 0…21mA 4…20mA
  • +/- 10,5V +/- 10V
• Fallback-Modus: Konfigurierbar, vordefiniert
• MTBF Zuverlässigkeit: 1.000.000 Stunden
• Arbeitshöhe:
  • 0…2000m
  • 2000…5000m mit Abminderungsfaktor
• Status-LED:
  • 1 LED (grün) Betrieb
  • 1 LED pro Kanal (grün) Kanaldiagnose
  • 1 LED (rot) ERR
  • 1 LED (rot) I/O
• Nettogewicht: 0.15kg
• Stromverbrauch:
  • 3W 24V DC typisch
  • 3,6W 24V DC maximal
  • 0,45W 3,3V DC typisch
  • 0,51W 3,3V DC maximal
• Stromverbrauch:
  • 150mA bei 3,3V DC
  • 140mA bei 24V DC
• Umgebung:
  • Vibrationsschutz: 3gn
  • Stoßfestigkeit: 30gn
  • Lagertemperatur der Umgebung: -40…85°C
  • Betriebstemperatur der Umgebungsluft: 0…60°C
  • Relative Luftfeuchtigkeit: 5…95% bei 55°C ohne Kondensation
• IP-Schutzart: IP20
• Anleitung:
  • 2014/35/EU - Niederspannungsrichtlinie
  • 2014/30/EU - Elektromagnetische Verträglichkeit
• Produktzertifizierung:CE RCM CSA EAC Merchant Marine UL
• Standard:EN/IEC 61010-2-201 EN/IEC 61131-2 UL 61010-2-201 CSA C22.2 Nr. 61010-2-201
• Verpackungseinheit:
  • Einheitstyp von Paket 1: PCE
  • Anzahl der Einheiten in Paket 1: 1
  • Paket 1 Höhe: 5.500cm
  • Paket 1 Breite: 11.000cm
  • Paket 1 Länge: 11.500cm
  • Paket 1 Gewicht: 211.000g
  • Einheitstyp von Paket 2: S02
  • Anzahl der Einheiten in Paket 2: 15
  • Paket 2 Höhe: 15.000cm
  • Paket 2 Breite: 30.000cm
  • Paket 2 Länge: 40.000cm
  • Paket 2 Gewicht: 3.500kg
