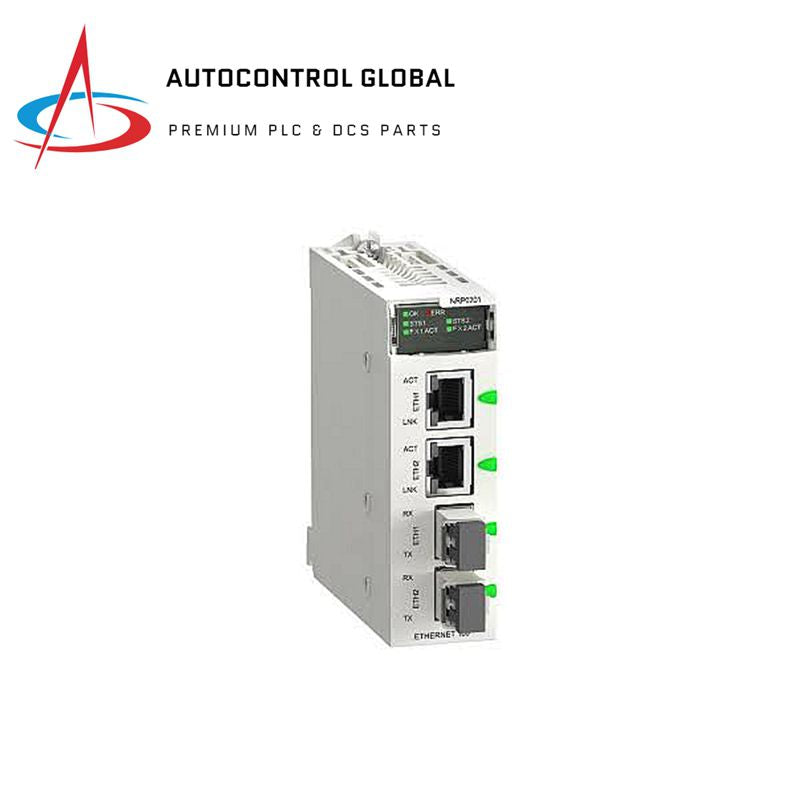

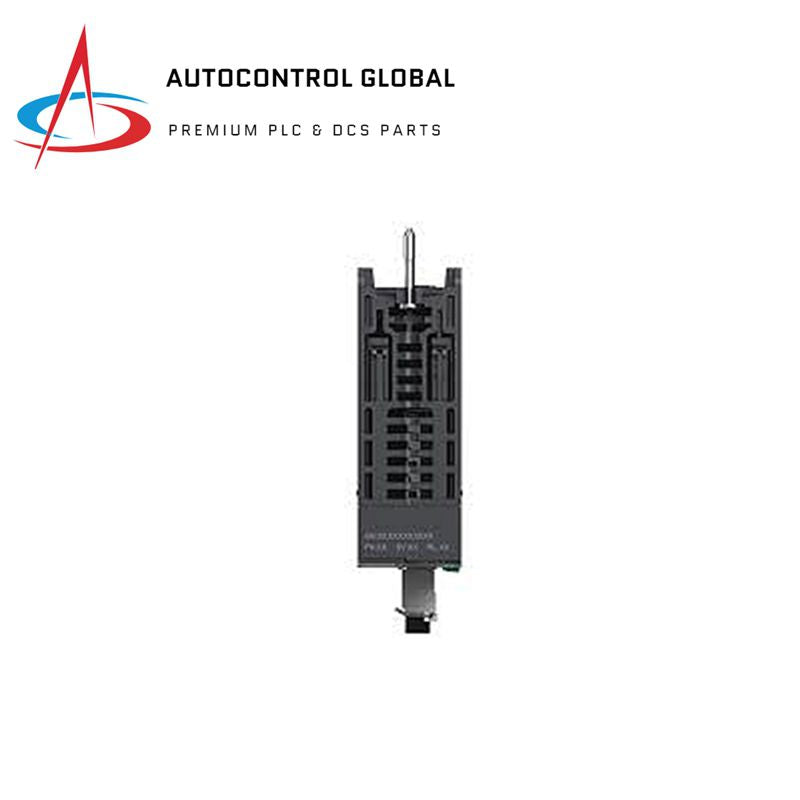

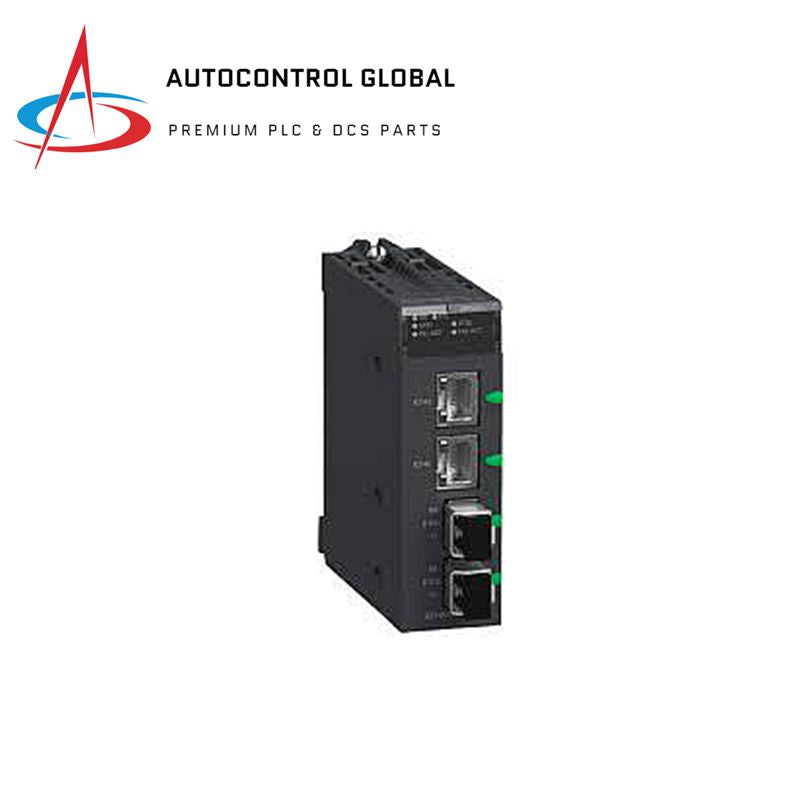

Schneider BMXNRP0201 Faser-Konvertermodul

Beschreibung

Das Schneider BMXNRP0201 ist ein Glasfaserkonvertermodul, das Teil der Modicon X80 Reihe ist. Es unterstützt Singlemode-Glasfaserkommunikation und bietet Hot-Swap-Funktionalität. Dieses Modul ist darauf ausgelegt, eine zuverlässige und schnelle Datenübertragung über lange Strecken zu gewährleisten.

Eigenschaften

• Glasfaser-Repeater: Unterstützt Singlemode
• Anschlüsse: 2 RJ45 mit 100BASE-TX Ethernet-Anschlüssen gemäß IEEE 802.3u, 2 Glasfaseranschlüsse mit 100BASE-FX Ethernet-Anschlüssen gemäß IEEE 802.3u
• Wellenlänge: 1310 nm
• Betriebsentfernung: 0 bis 15000 m
• Lokale Signalisierung: LED (grün) für Stromversorgungsstatus, LED (rot) für Fehlerzustand (ERR), LEDs (grün) für Verbindungsstatus, LEDs (grün) für Glasfaseranschlussstatus und Aktivität
• Hot-Swap-Funktionalität: Ja
• Schutz: IP20 bewertet

Technische Spezifikationen

• Nennspannung: 24 V
• Stromaufnahme: 140 mA (typisch), 200 mA (maximal)
• Dämpfung: -15 bis -8 dB (9/125 µm)
• Anstiegs-/Abfallzeit: 2,5 ns
• Empfängersensitivität: -31 bis -8 dBm
• Isolationsspannung: 1400 V DC zwischen Feld und Bus, 500 V DC zwischen Kanälen
• Betriebstemperatur: 0 bis 60 °C
• Lagerungstemperatur: -40 bis 70 °C
• Relative Luftfeuchtigkeit: 0 bis 95%
• Betriebshöhe: 0 bis 4000 m
• Nettogewicht: 203 g
• Abmessungen: Breite 32 mm, Höhe 100 mm, Tiefe 86 mm

Richtlinien und Zertifizierungen

• Richtlinien: 2014/35/EU - Niederspannungsrichtlinie, 2014/30/EU - Elektromagnetische Verträglichkeit
• Produktzertifizierungen: CE, RCM, CSA, EAC, Merchant Navy, UL
• Normenkonformität: EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201

Verpackungseinheiten

• Verpackungseinheit Typ 1: PCE
• Anzahl der Einheiten in Verpackung 1: 1
• Verpackung 1 Höhe: 5.800 cm
• Verpackung 1 Breite: 11.000 cm
• Verpackung 1 Länge: 13.000 cm
• Verpackung 1 Gewicht: 250.000 g
• Verpackungseinheit Typ 2: S02
• Anzahl der Einheiten in Verpackung 2: 14
• Verpackung 2 Höhe: 15.000 cm
• Verpackung 2 Breite: 30.000 cm
• Verpackung 2 Länge: 40.000 cm
• Verpackung 2 Gewicht: 3.840 kg
