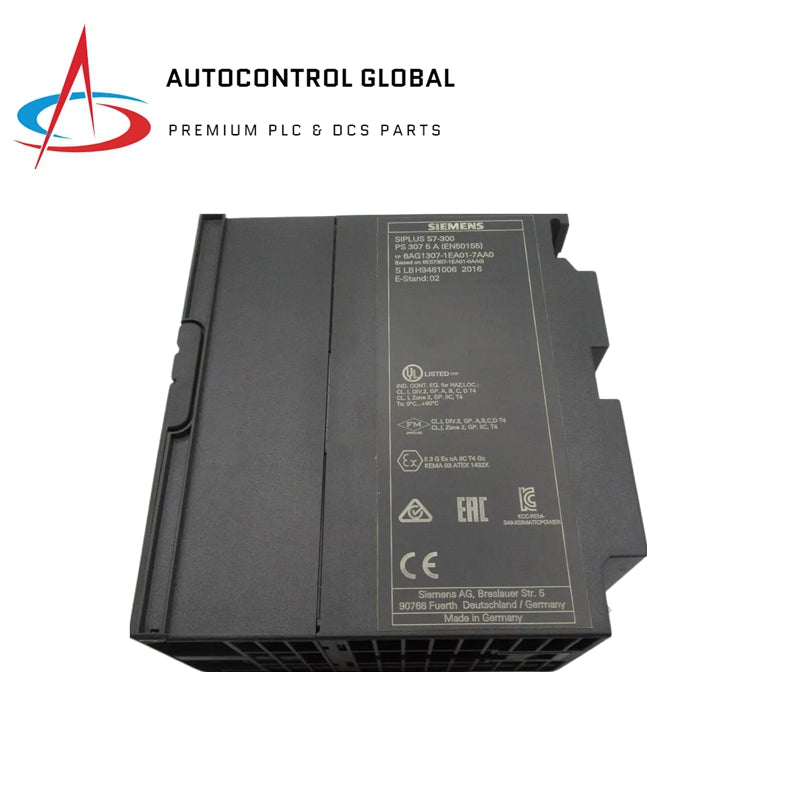

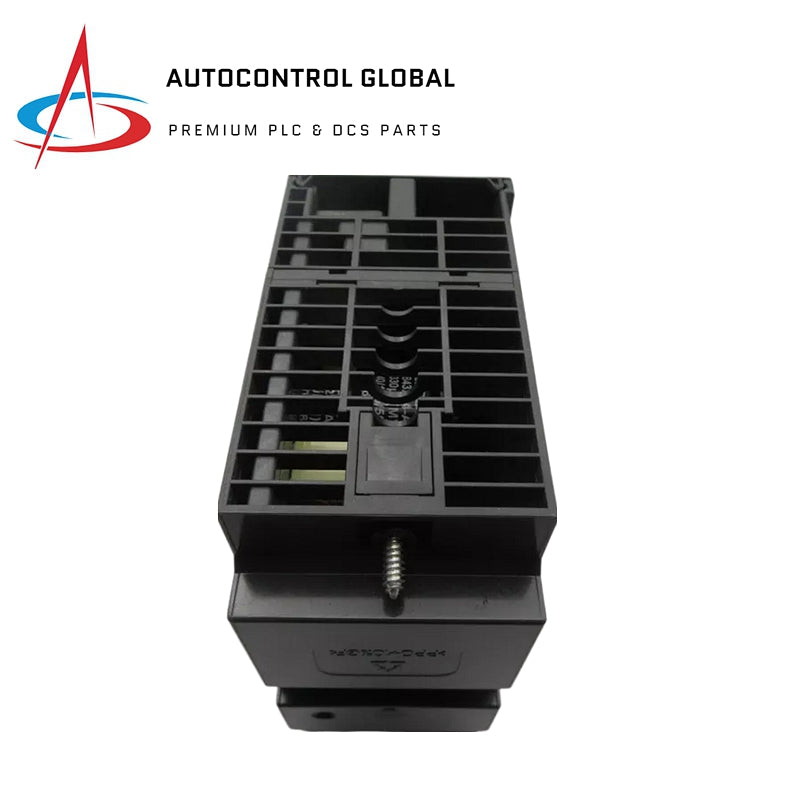

Siemens 6AG1307-1EA01-7AA0 | Stromversorgungseinheit

Produktübersicht

• Modellnummer: 6AG1307-1EA01-7AA0

Elektrische Spezifikationen

• Versorgungsspannung:
  • 120 V AC (85 bis 132 V AC)
  • 230 V AC (170 bis 264 V AC)
• Einschaltstrom: 20 A (max. bei 25 °C, Dauer max. 3 ms)
• Eingangsstrom:
  • 2,3 A bei 120 V AC
  • 1,2 A bei 230 V AC

Ausgang & Schutz

• Ausgangsspannung (DC): 24 V (23,27 V bis 24,72 V)
• Einschaltzeit: 2 s
• Restwelligkeit: 10 mV (typ.), 50 mV (max.)
• Überspannungsschutz: Abschaltung bei < 28,8 V, automatischer Neustart
• Kurzschlussschutz: Elektronische Auslösung, automatischer Neustart

Leistungsdaten

• Wirkungsgrad: 87 % (ca. bei Nennbedingungen)
• Leistungsverlust: 18 W (ca. bei Nennbedingungen)

Umgebungsbedingungen

• Betriebstemperatur:
  • Min: -25 °C
  • Max: 70 °C (60 °C @ UL/cUL, ATEX, FM)
• Höhe: Max 2.000 m
• Relative Luftfeuchtigkeit: Bis zu 100 % (mit Kondensation)

Abmessungen & Gewicht

• Breite: 60 mm
• Höhe: 125 mm
• Tiefe: 120 mm
• Gewicht: 0,6 kg
