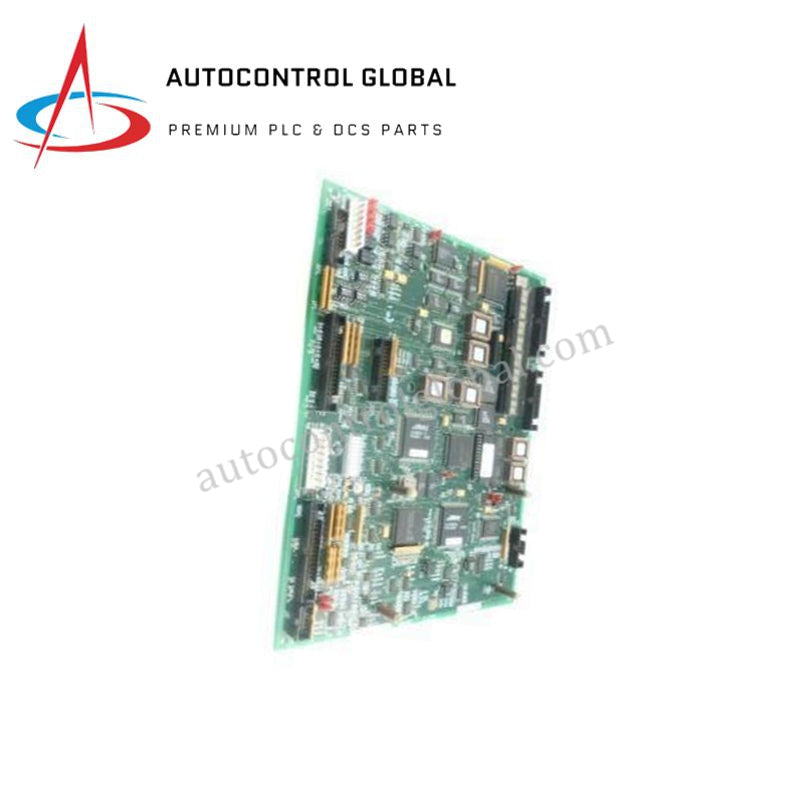

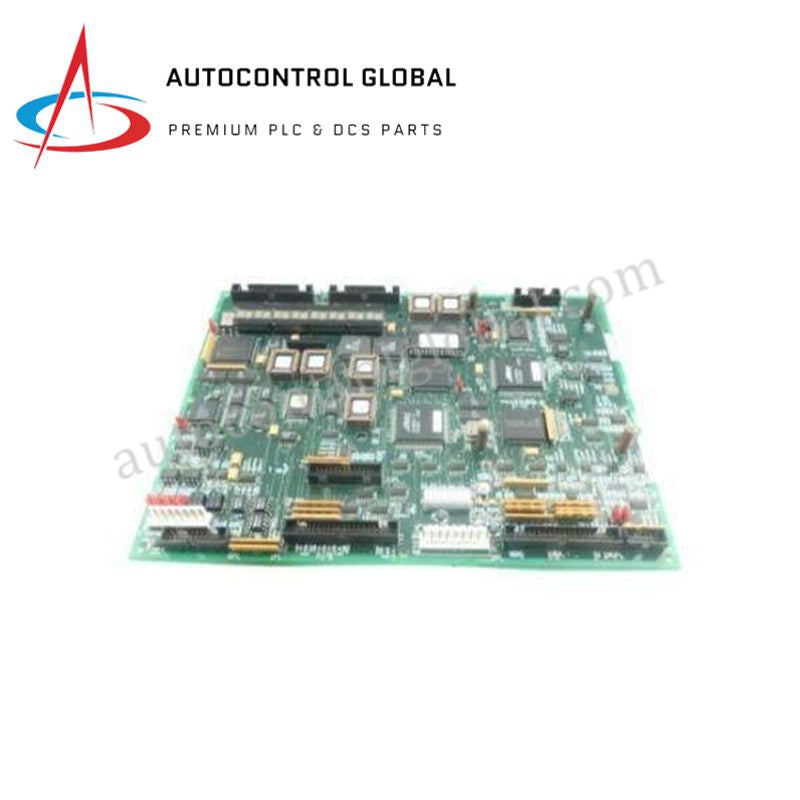

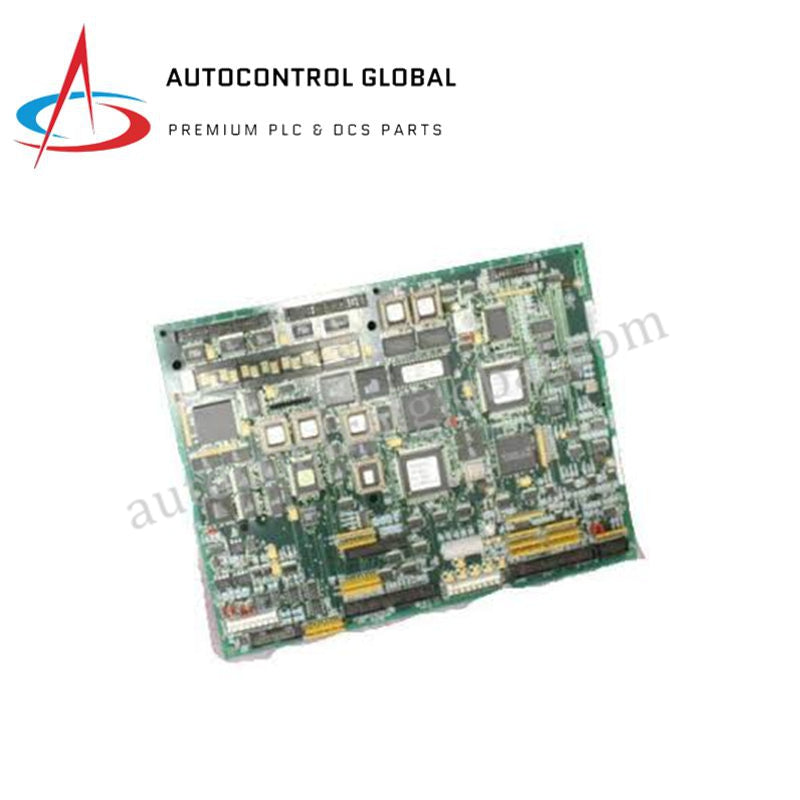

Speedtronic Mark V LAN-Kommunikationskarte | GE DS200SLCCG3AEF
Manufacturer: GE Fanuc
-
Part Number: DS200SLCCG3AEF
Condition：New with Original Package
Product Type: Kommunikationsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc DS200SLCCG3AEF Mark V LAN-Kommunikationskarte
Die für die Hochgeschwindigkeits-Netzwerkarbitrierung und die Verarbeitung übergeordneter Datenpakete in Speedtronic-Mark-V-Plattformen konfigurierte GE Fanuc DS200SLCCG3AEF (DS200SLCC LAN-Kommunikationskarte) ermöglicht die direkte physikalische/elektrische Ausführung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200SLCCG3AEF |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | 0.50 kg |
| Abmessungen | 279 x 178 mm |
| Betriebstemperatur | 0 bis +60 Grad C |
| Leistungsaufnahme | +5 VDC (über die Backplane) / 24 VDC Hilfsspannung |
| Netzwerkprotokolle | ARCNET, DLAN, Modbus RTU/TCP, proprietäre GE-Protokolle |
| Integrierter Prozessor | Lokaler Steuerungsprozessor (LCP) und dedizierter Mikrocontroller |
| Speicherarchitektur | Zwei EPROM-Module und integriertes EEPROM |
| Schnittstelle zwischen Karten | Dual-Port-RAM zum Datenaustausch mit Antriebssteuerkarten |
| Anschlüsse | 9-poliger D-Sub-Anschluss (seriell), RJ45 (LAN-Schnittstelle), Rack-Backplane-Anschluss |
| Lokale Benutzerschnittstelle | Alphanumerische 16-Zeichen-Anzeige und LED-Anzeigen |
Kommunikationsgeschwindigkeit des Backplane-Busses und Firmware-Kompatibilität
Die GE Fanuc DS200SLCCG3AEF integriert einen lokalen Steuerungsprozessor (LCP) und eine Dual-Port-RAM-Architektur, um die Kommunikationsgeschwindigkeit des Backplane-Busses in Mark-V-Rackgehäusen zu optimieren. Durch die Auslagerung der Verwaltung von ARCNET-, DLAN- und Modbus-Protokollen vom primären Antriebssteuerprozessor hält das Modul deterministische Datenübertragungsraten zu angeschlossenen Bedienerschnittstellen und HMIs aufrecht. Zwei EPROM-Module übernehmen die Firmwareausführung, während das integrierte EEPROM Systemparameter speichert, um die Firmware-Flash-Kompatibilität bei Hot-Swap-Vorgängen oder Systemerweiterungen zu gewährleisten. Eine physische Isolation hoher Dichte auf den Kommunikationsleitungen schützt den zentralen Prozessorkern vor transienten, feldinduzierten Spannungsspitzen.
Häufig gestellte Fragen
F: Wie wirkt sich das integrierte Dual-Port-RAM auf den Datendurchsatz der Backplane aus?
A: Das Dual-Port-RAM ermöglicht den gleichzeitigen bidirektionalen Speicherzugriff zwischen dem lokalen Steuerungsprozessor auf der Kommunikationskarte und der Haupt-CPU-Karte des Racks. Diese Architektur verhindert Buskonflikte und ermöglicht die kontinuierliche Aktualisierung der Echtzeit-I/O-Telemetrie, ohne die Kommunikationsgeschwindigkeit des Backplane-Busses zu verringern.
F: Welche Vorsichtsmaßnahmen sind beim Abgleich der Firmwareversionen beim Austausch dieser Karte erforderlich?
A: Die in den beiden EPROM-Modulen und im EEPROM gespeicherte Firmwareversion muss mit der aktuellen Software-Basisversion des Mark-V-Systems übereinstimmen. Nicht übereinstimmende Firmwareversionen verhindern die ordnungsgemäße Initialisierung von ARCNET-/DLAN-Knoten, was zu Kommunikationsfehlerprotokollen und zum Verlust der übergeordneten Telemetrie führt.
Richtlinien für die Installation vor Ort
- Trennung der Stromversorgung: Schalten Sie die Stromversorgung des Mark-V-Racks ab, bevor Sie die Karte einsetzen oder entfernen, um elektrische Schäden an den Backplane-Kontaktkanten zu verhindern.
- ESD-Erdung: Befestigen Sie vor dem Umgang mit der Karte oder dem Einstellen der Konfigurationsbrücken ein geerdetes Armband an einem blanken Metallabschnitt des Schaltschranks.
- Ausrichtung des Kartensteckplatzes: Richten Sie die Leiterplatte sorgfältig an den Kunststoffführungen im Mark-V-Racksteckplatz aus. Schieben Sie die Platine nach innen, bis die hinteren Anschlüsse fest in der Backplane-Buchse sitzen.
- Abschirmung des seriellen Kabels: Schließen Sie abgeschirmte serielle Kabel an die 9-poligen D-Sub- oder RJ45-Anschlüsse an und stellen Sie sicher, dass die Kabelabschirmung an einem einzigen Punkt mit der Funktionserde verbunden ist, um Erdschleifen in ARCNET- und DLAN-Netzwerken zu verhindern.
- EPROM-Prüfung: Vergewissern Sie sich vor dem Einschalten des Moduls, dass die gesockelten EPROM-Chips fest in ihren vorgesehenen IC-Sockeln auf der Leiterplatte sitzen.
