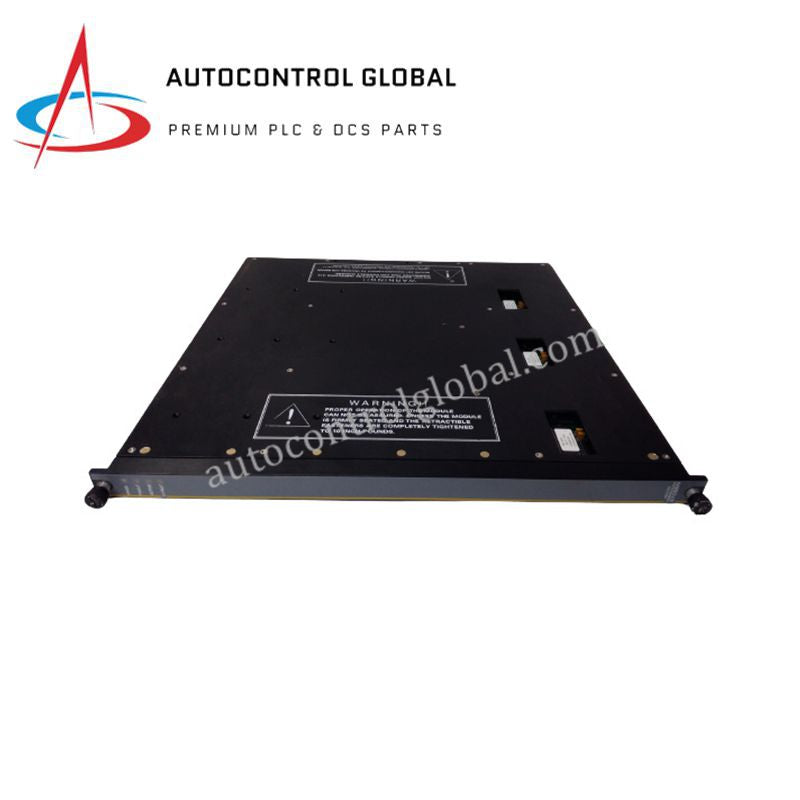

Triconex 4409 SIL3 Sicherheitsmanager-Kommunikationsmodul
Manufacturer: Triconex
-
Part Number: 4409
Condition：New with Original Package
Product Type: Sicherheitsmanager Kommunikationsmodul
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Produktbeschreibung
Übersicht
Das Triconex 4409 Safety Manager Modul ist eine dedizierte Kommunikationsschnittstelle, die entwickelt wurde, um Triconex Safety Instrumented Systems mit Honeywell TDC-3000 Steuerungsumgebungen zu integrieren. Es ermöglicht einen zuverlässigen Datenaustausch zwischen Tricon-Controllern und Honeywells Universal Control Network, sodass sicherheitsrelevante Prozessdaten und Systemdiagnosen an Bedienerarbeitsplätzen angezeigt werden können.
Entwickelt für den Einsatz in hochverfügbaren Sicherheitssystemen, arbeitet das Triconex 4409 innerhalb der Triconex Triple Modular Redundancy (TMR) Architektur. Dieses Design stellt sicher, dass die Kommunikationsintegrität auch bei einzelnen Hardwarefehlern erhalten bleibt und unterstützt den kontinuierlichen Betrieb in sicherheitskritischen Anlagen.
Funktionale Rolle in SIS-Architekturen
Innerhalb von älteren hybriden Steuerungsumgebungen dient das Modul als strukturierte Datenschnittstelle, die aliasierte Prozesswerte und Gesundheitsdiagnosen von der Sicherheitsebene zur Basisprozesssteuerungsebene überträgt. Dieser Ansatz ermöglicht es den Bedienern, die Situationswahrnehmung aufrechtzuerhalten, ohne die Unabhängigkeit des Sicherheitssystems zu beeinträchtigen.
Das Triconex 4409 wird häufig in Öl- & Gas-Anlagen, Raffinerien, Chemiewerken und Kraftwerksstandorten eingesetzt, an denen Tricon SIS und Honeywell TDC-3000 Systeme koexistieren.
Technische Spezifikationen
| Parameter | Beschreibung |
|---|---|
| Modell | Triconex 4409 |
| Produkttyp | Safety Manager Kommunikationsmodul |
| Systemkompatibilität | Triconex SIS mit Honeywell TDC-3000 UCN |
| Kommunikationsanschlüsse | Zwei unabhängige Kommunikationsverbindungen |
| Unterstützte Baudraten | 1200, 2400, 9600, 19.200 Baud |
| Architektur | Triple Modular Redundancy (TMR) |
| Diagnose | PASS, FAULT, TX, RX LED-Anzeigen |
| Sicherheitsbewertung | SIL 3 konform (IEC 61508, TÜV zertifiziert) |
| Hot Replacement | Unterstützt während des Online-Betriebs |
| Typische Anwendungen | Sicherheitsdatenaustausch, Diagnoseberichterstattung |
| Gewicht | 2,48 kg |
Betriebliche Eigenschaften
Das Modul bietet deterministische und überwachte Kommunikation, die sicherstellt, dass Fehler erkannt und isoliert werden, ohne die Systemverfügbarkeit zu beeinträchtigen. LED-Anzeigen bieten sofortiges visuelles Feedback zum Modulzustand und zum Datenübertragungsstatus und unterstützen Wartungs- und Fehlerbehebungsaktivitäten.
Die Hot-Swap-Fähigkeit ermöglicht einen Austausch ohne Abschaltung des Sicherheitssystems, eine wesentliche Anforderung in kontinuierlichen Prozessumgebungen.
Lebenszyklus- und Einsatzhinweise
Das Triconex 4409 wird als ein eingestelltes Legacy-Modul klassifiziert. Es ist in vielen installierten Systemen weiterhin im Einsatz, wird jedoch hauptsächlich für Wartungsunterstützung, Ersatzteilersatz oder Lebensdauerverlängerungsprojekte verwendet. Konfiguration, Tests und Wartung sollten von qualifiziertem Personal durchgeführt werden, das mit SIS-Kommunikationsarchitekturen vertraut ist, um die funktionale Sicherheit zu gewährleisten.
