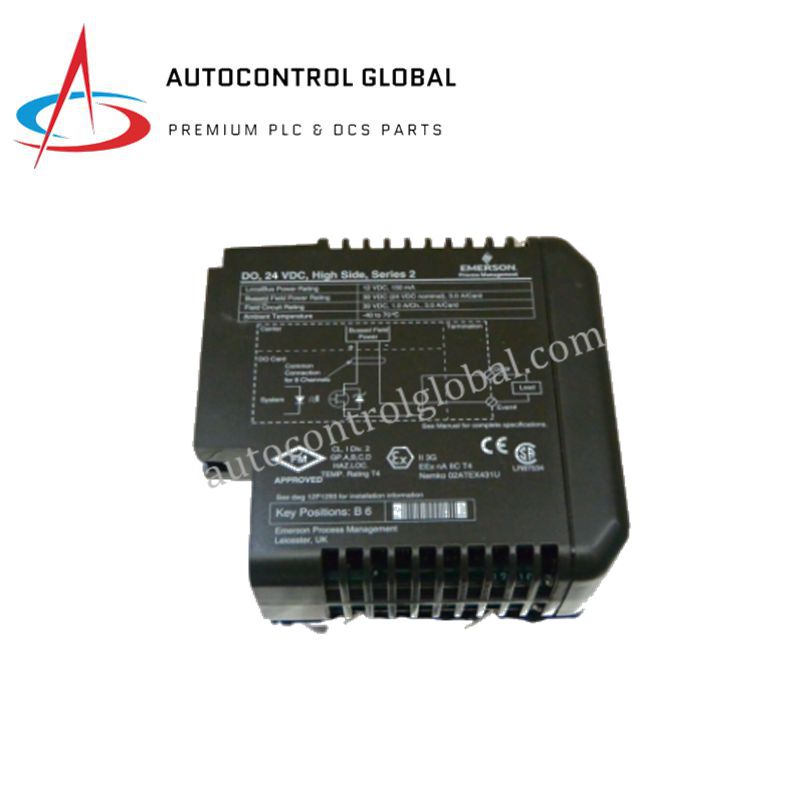

VE4002S1T2B5 Emerson Diskrete Ausgangskarte | Neu & Originalbestand
Manufacturer: GE Fanuc
-
Part Number: VE4002S1T2B5
Condition：New with Original Package
Product Type: Digitale Ein-/Ausgabe-Karten
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Emerson VE4002S1T2B5 DeltaV Serie
Die Emerson VE4002S1T2B5 dient als primäre VE4002S1T2B5 Diskrete Ausgangskarte, die zur Ausführung von 32-Kanal diskreten High-Side-Schaltaufgaben auf DeltaV S-Serie Plattformen verwendet wird.
Hardware-Spezifikationen
| Parameter | Spezifikation |
| Modell | VE4002S1T2B5 |
| Marke | Emerson (DeltaV) |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,20 kg Nettogewicht des Moduls / 2,50 kg Versandgewicht Konfiguration |
| Abmessungen | 79 x 51 x 48 mm (Modulbaugruppen-Fußabdruck) |
| Betriebstemperatur | -40 bis +70 °C |
| Stromverbrauch | Interner Logikstrom über DeltaV S-Serie Backplane-Schnittstelle |
| Anzahl der Kanäle | 32 Kanäle, High-Side-Konfiguration |
| Nennspannung | 24 VDC |
| Spannungsbereich | 18 bis 30 VDC |
| Maximale Feldspannung | 35 VDC @ 1 A |
| Klemmentyp | Standard I/O Schraubklemmen-Ausführung |
| Drahtgrößenkapazität | 12 bis 24 AWG |
| Isolationsschnittstelle | Galvanische Trennung zwischen Feld- und Systemseite |
| Atmosphärische Umgebung | ISA-S71.04 Klasse G3 Konformitätsbeschichtung |
| Mechanischer Schutz | IP20 Basisschutz |
| Gefahrenbereichsbewertung | II 3G Ex ec IIC Gc; Klasse I Division 2 Gruppen A-D |
4-20 mA HART Schleifenprotokoll und Kanal-zu-Kanal-Isolation
Die Modularchitektur arbeitet zusammen mit der primären Prozessinfrastruktur zur Steuerung verteilter Steuerlogikpfade und verwaltet diskrete Ausgänge über Feld- zu Systemseiten-Grenzen. Galvanische Isolationsschaltungen trennen die internen Backplane-Komponenten von transienten Feldleitungsüberspannungen bis zu den spezifizierten strukturellen Grenzwerten. Kanal-zu-Kanal-Isolationsmatrizen verhindern die Ausbreitung von Masse-Schleifen-Rückkopplungen über die 32 diskreten Ausgangspfade. Dieses elektrische Verteilungsdesign gewährleistet eine störungsfreie Ausführung diskreter Signale, während es neben hochfrequenten Instrumentierungsknoten mit dem 4-20 mA HART Schleifenprotokoll betrieben wird.
Häufig gestellte Fragen
F: Was sind die spezifischen Backplane-Lastbeschränkungen und Hot-Swap-Einschränkungen für dieses Terminalmodul?
A: Die passiven Blockkomponenten sind strukturell nur hot-swap-fähig, wenn die zugehörige aktive Logikkarte aus dem Steckplatz entfernt ist und keine Feldverdrahtungsschleifen mehr unter Spannung stehen. Ein Live-Trennen des Chassis unter Feldlastbedingungen unterbricht den kontinuierlichen 24 VDC Ausgangsschleifenzustand über alle 32 Kanäle.
F: Wie reagiert die High-Side-Konfiguration bei einem externen Kurzschluss oder Erdschluss?
A: Die High-Side-Schalt-Topologie unterbricht den Ausgangsstrom an der Stromleitung, wenn die Systemlogik ausfällt. Die individuelle Kanal-zu-Kanal-Isolation schützt den Hauptbus und verhindert, dass lokale 24 VDC Kurzschlüsse an den Klemmen die Stromversorgung der Systemseite über die Backplane beeinträchtigen.
Feldinstallationsrichtlinien
- Montieren Sie die Modul-Schnittstelle auf der Standard-S-Serie I/O-Trägerleiste und stellen Sie sicher, dass die Ausrichtstifte in die mechanischen Indexiersteckplätze eingreifen.
- Richten Sie das integrierte Drehschlüsselsystem so aus, dass es genau zum Hardware-Profilcode des passenden S-Serie Ausgangsverarbeitungsmoduls passt.
- Führen Sie die 12 bis 24 AWG diskreten Steuerleitungen in die Schraubklemmen ein und ziehen Sie die Klemmpunkte mit den standardmäßigen Industrie-Drehmomentwerten an.
- Führen Sie alle 24 VDC High-Side diskreten Leitungen durch spezielle Niederspannungs-Kabelkanäle, getrennt von Hochstrom-Wechselstrommotorleitungen.
- Erden Sie die Abschirmungen der Systemkabel an einer einzigen Anschlussstelle am Instrumentenerdungsbus im Schaltschrankgehäuse.
