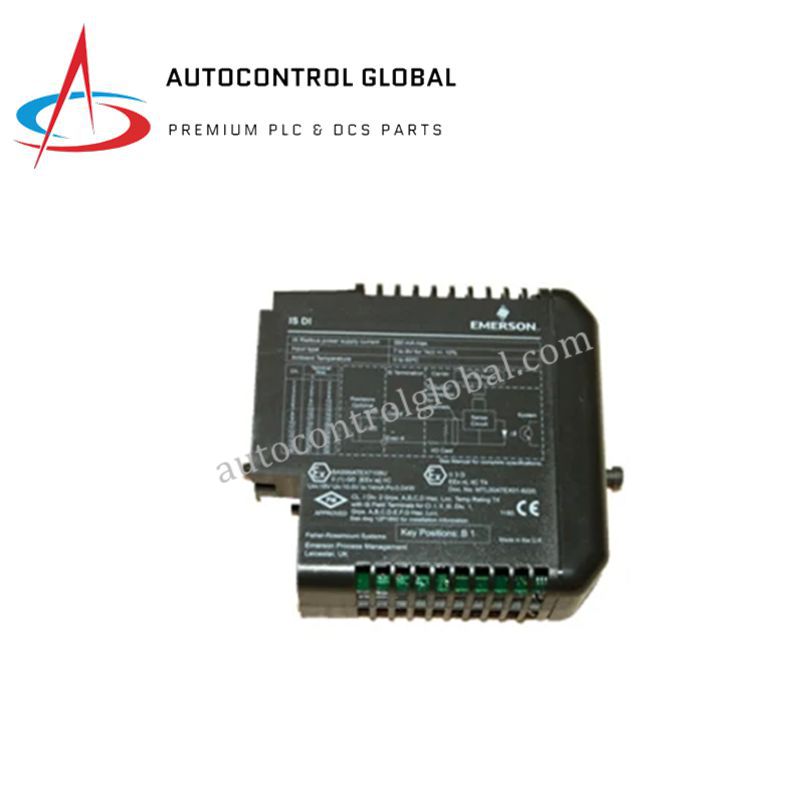

VE4070 | Emerson DeltaV LocalBus Isolator für Ein-/Ausgabemodule

Emerson DeltaV VE4070 LocalBus-Isolator und Trägermodul

Der VE4070 (Modell: VE4070) ist ein grundlegender Infrastrukturbaustein des Emerson DeltaV™ Verteilten Steuersystems (DCS). Als doppelfunktionaler LocalBus-Isolator und Trägerplatine ist dieses Modul unerlässlich für die Aufrechterhaltung der elektrischen und mechanischen Unversehrtheit des Ein-/Ausgabe-Subsystems. Es bietet eine physische Befestigungsschnittstelle für Ein-/Ausgabemodule und stellt gleichzeitig eine galvanische Trennbarriere her. Diese Barriere schützt den lokalen Bus des zentralen Steuergeräts vor elektrischen Störungen, Spannungsspitzen und Erdschleifen auf der Feldseite, die in schweren Industrieumgebungen häufig auftreten. Durch die Isolierung der Kommunikationssignale verhindert der VE4070 die Ausbreitung lokaler Fehler auf das gesamte Gestell und gewährleistet so eine durchgehende Systemverfügbarkeit und Datenrichtigkeit.

Detaillierte Technische Angaben

Der VE4070 (Modell: VE4070) ist für hochdichte DIN-Schienen- oder Gestellmontagen innerhalb des DeltaV-Systems ausgelegt.

• Hersteller: Emerson Automatisierungslösungen

• Modellnummer: VE4070

• Produkttyp: LocalBus-Isolator und Trägermodul

• Systemkompatibilität: Emerson DeltaV™ DCS (M-Serie / S-Serie)

• Hauptfunktion: Isolierung der lokalen Buskommunikation und mechanische Modulunterstützung

• Isolationsart: Galvanische Trennung zwischen Steuerbus und Ein-/Ausgabelogik

• Stromeingang: 24 V Gleichspannung Nennwert (über das Systemrückgrat bereitgestellt)

• Stromverbrauch: Nennwert (passive Isolationsschaltung)

• Befestigung: Horizontale oder vertikale Trägerintegration

• Abmessungen: 165 mm x 84 mm x 31 mm

• Gewicht: 0,3 kg (Modulgewicht) / 0,35 kg (Versandgewicht)

• Betriebstemperatur: 0 °C bis +60 °C

• Lagerungstemperatur: -40 °C bis +85 °C

• Relative Luftfeuchtigkeit: 5–95 %

• Vibrations-/Stoßfestigkeit: Industriequalität für Schaltschrankmontage
