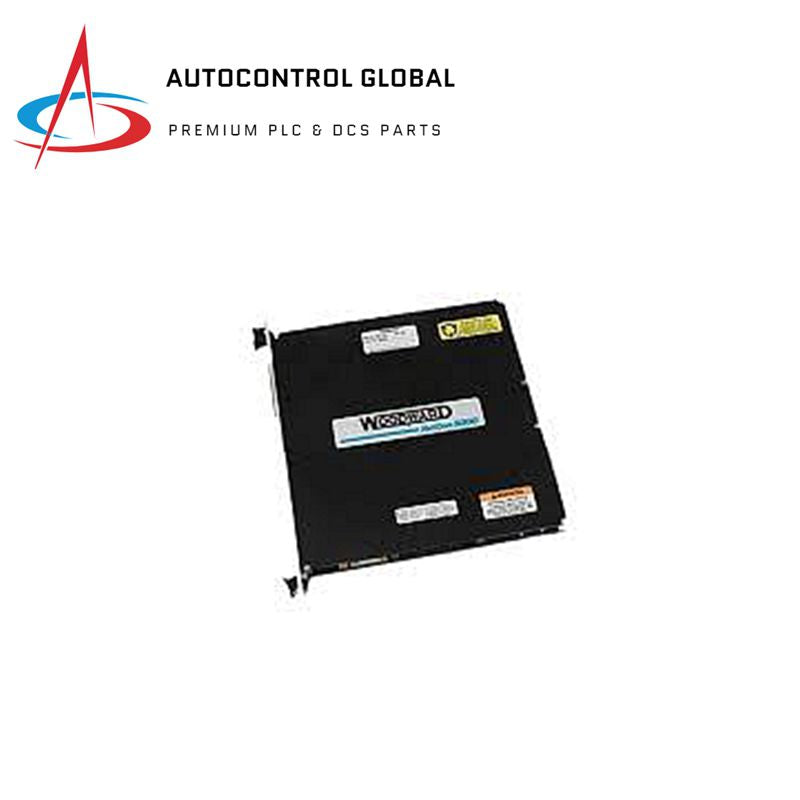

Woodward 5464-654 Diskretes Ausgangsmodul

Funktionsbeschreibung

Das 5464-654 ist ein Diskretes Ausgangsmodul, entwickelt von Woodward. Es stellt diskrete Ausgänge vom Feldverdrahtung zum Antriebsmotor bereit. Jedes Diskrete Ausgangsmodul (DO) kann Ausgänge unabhängig als Reaktion auf CPU-Modulbefehle steuern. Diese Module haben keine Potentiometer und benötigen keine Kalibrierung. Ein Modul kann durch ein anderes Modul mit derselben Teilenummer ohne Änderungen ersetzt werden. Das Modul bietet zwei verschiedene FTM I/O-Konfigurationen.

Installation

• Die Module werden in Kartenführungen im Gehäuse der Steuerung eingesetzt und mit dem Motherboard verbunden.
• Zwei Schrauben, eine oben und eine unten an der Frontplatte, sichern die Module an ihrem Platz.
• Zwei Griffe oben und unten am Modul klappen nach außen, um die Module gerade so weit herauszubewegen, dass die Platinen von den Motherboard-Steckverbindern getrennt werden.

Dieses Modul empfängt digitale Daten von der CPU und erzeugt nicht isolierte Relaisansteuersignale. Die diskreten Ausgangsmodule des Systems sind mit einem oder mehreren Woodward-Relaismodulen verbunden. Die Kontakte dieser Relais sind mit der Feldverdrahtung verbunden. Die Relais benötigen eine separate 24 V Gleichstrom-Versorgung, die dieses Modul nicht bereitstellt. Ausreichender Strom kann von einem Mehrfachausgangs-Hauptnetzteil oder einem Einzel-Ausgangs-Hauptnetzteil bezogen werden. Jedes Modul ist über ein Niedrigdichte-Diskretkabel mit einem Relaismodul verbunden, das über ein weiteres Niedrigdichtekabel zu einem zweiten Modul in Reihe geschaltet ist.

Spezifikationen

• Teilenummer: 5464-654
• Hersteller: Woodward
• Produkttyp: Diskretes Ausgangsmodul
• Anzahl der Kanäle: 32
• Aktualisierungszeit: 5 ms
• Systemfehler: Die Ausgänge werden abgeschaltet, wenn die Kommunikation mit der CPU verloren geht.
