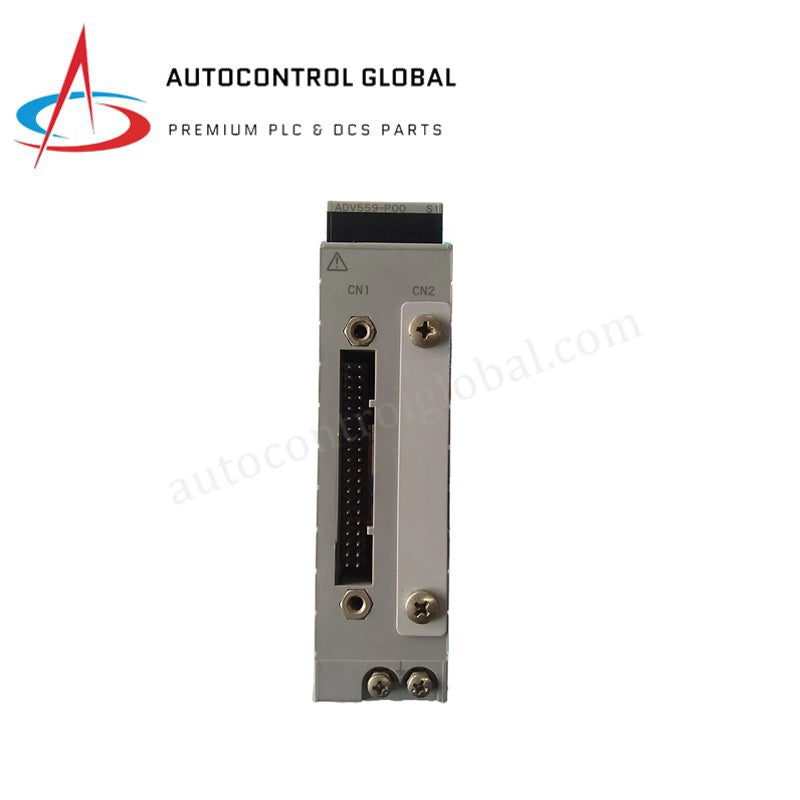

Yokogawa ADV569-P00 CENTUM FIO-Digitalausgangsmodul
Manufacturer: Yokogawa
-
Part Number: ADV569
Condition：New with Original Package
Product Type: Digitale Ausgangsmodule
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa ADV569-P00 Digitalausgangsmodul
Für hochdichtes diskretes Schalten in Yokogawa-CENTUM-VP-Systemen konfiguriert, ermöglicht das Yokogawa ADV569-P00 (ADV569-Digitalausgangsmodul) die direkte physische/elektrische Ausführung. Die Hardware verwaltet 64 isolierte Transistorkontaktausgänge mit integrierter Pulsweiten- und zeitproportionaler Regelung über ST7-kompatible FIO-Backplane-Architekturen.
Aufschlüsselung der Suffixe und Modellmatrix
| Code | Typ | Beschreibung |
|---|---|---|
| ADV569 | Basismodell | Digitalausgangsmodul für kompatibles ST7 (64-Kanal-Ausgang, isoliert) |
| -P | Ausgangsfunktion | Mit Pulsweitenfunktion / zeitproportionaler Ausgangsfunktion |
| 0 | Fester Code | Immer auf 0 gesetzt |
| 0 | Optionstyp | Basistyp ohne spezifische Hardware-Erweiterungen |
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | ADV569-P00 |
| Marke | Yokogawa |
| Herkunft | Japan |
| Gewicht | 0,3 kg (Versand: 2 kg) |
| Abmessungen | Standardabmessungen eines Yokogawa-FIO-Moduls |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Max. 800 mA bei 5 VDC |
| Kanalanzahl | 64 Digitalausgänge |
| Kanalgruppierung | Gemeinsame Minusseite alle 16 Kanäle |
| Schaltleistung des Ausgangskontakts | 30 VDC, 100 mA |
| Kompatibilität mit Lasttypen | Ohmsche und induktive Lasten |
| Ansprechzeit | 16 ms oder weniger |
| Pulsweitenbereich | 8 ms bis 7200 s (Auflösung: 8 ms) |
| Externer Kabelanschluss | Dediziertes KS9-Kabel |
| Systemkompatibilität | Yokogawa CENTUM VP / FIO-System (ST7-kompatibel) |
HART-Protokoll und Isolation digitaler Feldsignale
Das Modul bietet eine galvanische Trennung zwischen Feldklemmenkreisen und der internen System-Backplane-Logik, um elektrische Transienten zu isolieren. Während Geräte mit dem standardmäßigen 4-20-mA-HART-Schleifenprotokoll über analoge Subknoten angebunden werden, profitieren diskrete, an das ADV569-P00 angeschlossene Feldstellglieder von einer Isolation mit gemeinsamer Minusseite über 16-Kanal-Gruppen. Dieses Schaltungsdesign begrenzt die kanalübergreifende Beeinflussung und gewährleistet eine stabile Zustandsausführung über alle 64 Ausgangskanäle hinweg, auch bei hohen Schaltfrequenzen.
Häufig gestellte Fragen
F: Wie funktioniert die Pulsweitenfunktion der ADV569-P-Variante?
A: Die Pulsweitenfunktion ermöglicht die zeitproportionale Ansteuerung diskreter Stellglieder über eine konfigurierbare Dauer von 8 ms bis zu 7200 s. Die interne Firmware-Taktung führt EIN/AUS-Zustandswechsel in Schritten von 8 ms aus, mit einer zusätzlichen maximalen Verzögerung von nur 1 ms.
F: Welche Kabelkonfektion ist erforderlich, um die Feldverdrahtung mit der Frontplatte des Moduls zu verbinden?
A: Für die Signalverdrahtung ist eine dedizierte Yokogawa-KS9-Kabelkonfektion erforderlich. Dieses mehradrige Kabel führt alle 64 Kanäle direkt zu externen Klemmenleisten, die für ST7-I/O-Karten ausgelegt sind.
F: Kann das Modul in dual-redundanten Konfigurationen installiert werden?
A: Ja. Zwei ADV569-P00-Module werden in gepaarten FIO-Steckplätzen montiert. Der Host-Controller synchronisiert die Ausgangszustände automatisch und ermöglicht so ein nahtloses redundantes Umschalten, ohne dass die Ausgangskontakte abfallen.
Richtlinien für die Installation im Feld
Montieren Sie das ADV569-P00-Modul vertikal in einem freien Steckplatz der Yokogawa-FIO-Basiseinheit. Drücken Sie das Gehäuse fest hinein, bis der Backplane-Steckverbinder einrastet, und ziehen Sie anschließend die Befestigungsschrauben an, um die Rahmenerdung herzustellen.
Führen Sie die dedizierte KS9-Leitung bei der Verlegung mit Abstand zu Hochspannungs-Motorschaltungen, um die Einkopplung induktiver Störungen zu begrenzen. Stellen Sie sicher, dass externe Lasten strikt innerhalb der maximalen Nennwerte von 30 VDC und 100 mA pro Kontakt bleiben. Prüfen Sie, ob Freilaufdioden parallel zu induktiven Lasten wie Magnetspulen installiert sind, um Spannungstransienten zu verhindern, die die Transistorausgangsschalter beschädigen könnten.
