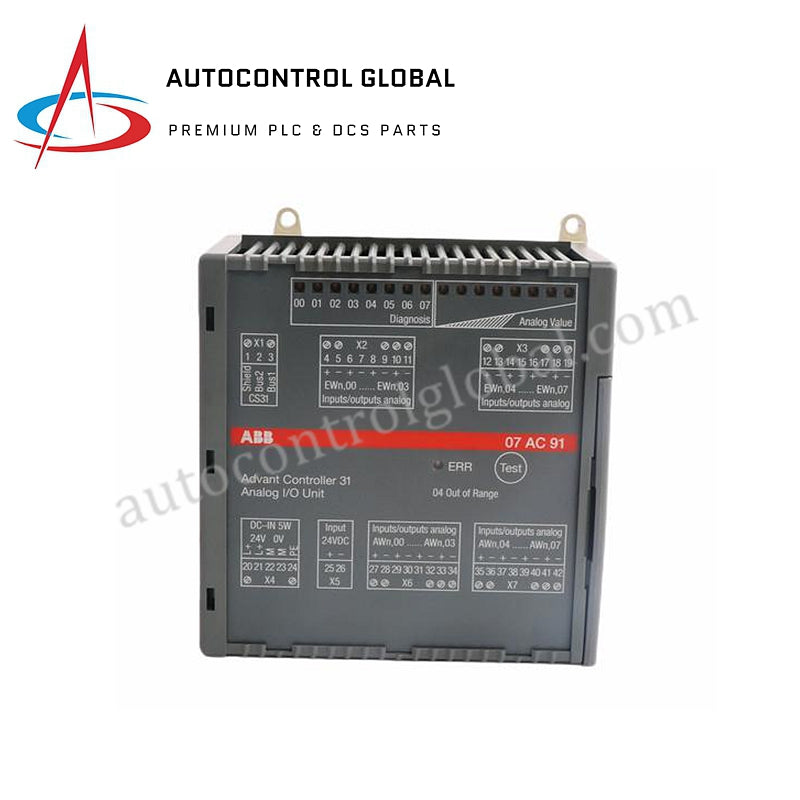

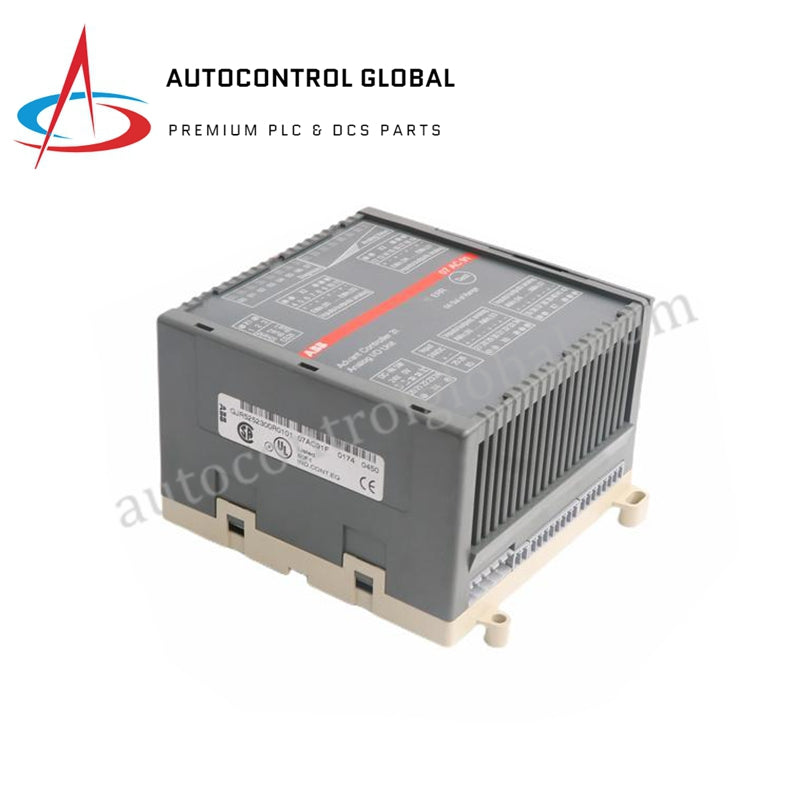

07 AC 91 | Modul Input/Output Analog ABB 07AC91

Deskripsi

The 07 AC 91 by ABB adalah modul Input/Output Analog canggih yang dirancang untuk aplikasi otomasi industri presisi tinggi. Modul ini memiliki saluran input/output yang dapat dikonfigurasi, sistem isolasi listrik yang kuat, dan perlindungan efektif terhadap polaritas terbalik.

Spesifikasi Elektrik

• Tegangan Pasokan Terukur: 24 V DC

• Konsumsi Arus Maks.: 0,2 A

• Daya Maks. yang Dihilangkan: 5 W

• Perlindungan Terhadap Polaritas Terbalik: Ya

• Jumlah Input Biner: 1 (input pengaktif untuk output analog)

• Jumlah Saluran Input Analog: 8 atau 16, tergantung pada mode operasi

• Jumlah Saluran Output Analog: 8 atau 16, tergantung pada mode operasi

• Kesalahan Konversi:

• Typ. 0,5%, maks. 1% (non-linearitas, kalibrasi pabrik, dan resolusi)

• Perbedaan Potensial Maks. yang Diizinkan: ±1 V antara terminal M dan AGND

Kondisi Lingkungan

• Suhu Operasi: 0 hingga +55 °C

• Panjang Maks. Kabel Analog:

• Kabel terlindung dua inti, penampang > 0,5 mm², maks. 100 m

Konektivitas

• Metode Koneksi: Blok terminal tipe sekrup yang dapat dilepas

• Ukuran Kabel Maks.:

• Terminal Pasokan, Sistem Bus CS31: Maks. 1 x 2,5 mm² atau 2 x 1,5 mm²

• Terminal Lain: Maks. 1 x 1,5 mm²

Konfigurasi

• Pengaturan dan Konfigurasi Alamat: Saklar pengkodean di bawah penutup (sisi kanan rumah)
