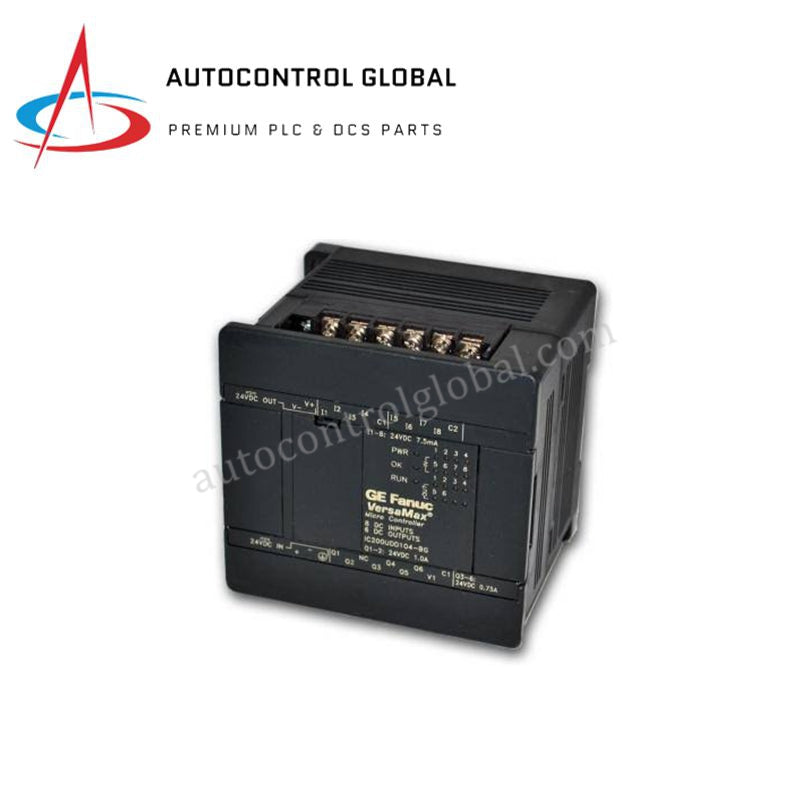

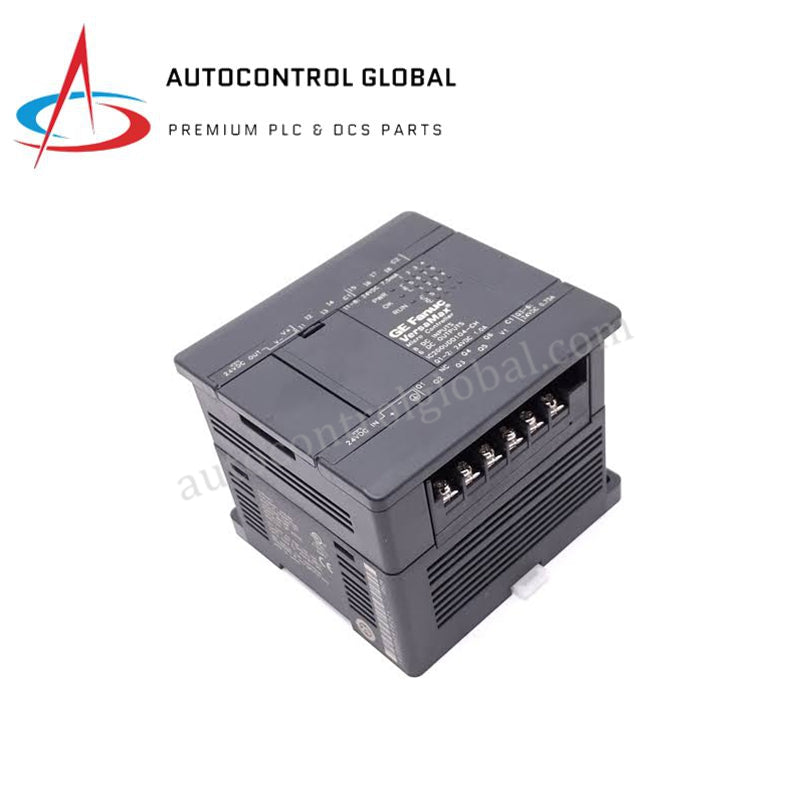

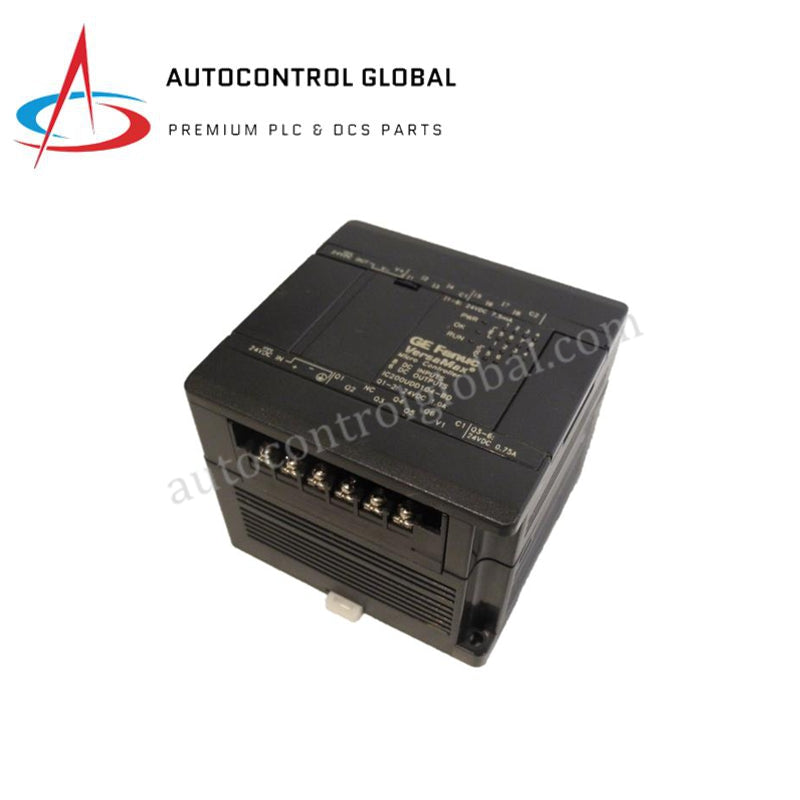

GE Fanuc IC200UDD104 VersaMax Micro Controller

Pengontrol Mikro GE Fanuc IC200UDD104 VersaMax

GE Fanuc IC200UDD104-BG, yang juga dikatalogkan sebagai Pengontrol Mikro IC200UDD104, berfungsi sebagai komponen perangkat keras khusus untuk kontrol logika diskret dan pembangkitan pulsa berkecepatan tinggi dalam sistem otomasi PLC Mikro GE VersaMax. Pengontrol ini dilengkapi 8 input diskret yang beroperasi pada 24 VDC serta 6 output transistor (2 berarus tinggi dengan rating 1,0 A dan 4 berarus rendah dengan rating 0,75 A). Perangkat ini menggunakan catu daya eksternal 24 VDC, memanfaatkan memori flash nonvolatil untuk menjalankan program logika dan mempertahankan parameter tanpa daya baterai.

Rincian Sufiks & Matriks Model

Penamaan model IC200UDD104 mengidentifikasi tata letak perangkat keras dasar Pengontrol Mikro VersaMax 14 titik dengan antarmuka daya dan I/O 24 VDC. Kode sufiks perangkat keras seperti -BA dan -BG menunjukkan tingkat revisi produksi tertentu, variasi komponen internal, serta rilis dasar firmware yang diperbarui. Semua variasi sufiks mempertahankan penetapan tata letak terminal, dimensi fisik penutup, toleransi tegangan operasi, dan karakteristik waktu eksekusi yang identik.

Spesifikasi Perangkat Keras Parameter
Spesifikasi IC200UDD104 (IC200UDD104-BA / IC200UDD104-BG)
Model GE Fanuc / General Electric
Merek AS
Asal 0,30 kg (0,84 lbs)
Dimensi 92,5 mm x 82 mm x 60 mm
Suhu Operasi 0 °C hingga +60 °C
Suhu Penyimpanan -40 °C hingga +85 °C
Konsumsi Daya Biasanya 4 W (rentang operasi 19,2 hingga 30 VDC)
Total I/O Digital 14 titik (8 input, 6 output)
Input Digital 8 x 24 VDC (rentang 0 hingga 30 VDC, biasanya 7,5 mA)
Output Digital 6 x output transistor 24 VDC
Spesifikasi Output Q1-Q2: 1,0 A @ 24 VDC; Q3-Q6: 0,75 A @ 24 VDC
Arus Masuk Q1-Q2: 8 A selama 20 ms; Q3-Q6: 4 A selama 20 ms
Tegangan Isolasi 1500 V RMS (antara medan dan logika), 500 V RMS (antargrup)
Kemampuan Kecepatan Tinggi Output PWM/PTO hingga 5 kHz; penghitung kecepatan tinggi (Tipe A/B)
Penyesuaian pada Papan 2 potensiometer analog bawaan (resolusi 8-bit)

Kompatibilitas Flash Firmware & Penskalaan Kepadatan I/O

Pengontrol IC200UDD104 menjalankan program logika yang tersimpan dalam memori flash internal nonvolatil, sehingga set instruksi tetap tersimpan meskipun daya sepenuhnya terputus tanpa sirkuit retensi baterai eksternal. Waktu respons input digital dapat dikonfigurasi antara 0,5 ms dan 20 ms untuk menekan gangguan derau pada kabel sensor lapangan. Unit ini mendukung pembuatan keluaran rangkaian pulsa berkecepatan tinggi (PTO) langsung hingga 5 kHz, serta fungsi penghitung berkecepatan tinggi yang beroperasi secara independen dari variasi siklus pemindaian CPU. Kopling optik internal menyediakan isolasi galvanik sebesar 1500 V RMS untuk melindungi logika prosesor internal dari lonjakan transien eksternal di lapangan.

Pertanyaan yang Sering Diajukan

T: Berapa batas arus keluaran untuk kanal transistor pada IC200UDD104?

J: Kanal keluaran Q1 dan Q2 mendukung arus kontinu hingga 1,0 A pada 24 VDC dengan kapasitas arus masuk awal 8 A selama 20 ms. Kanal keluaran Q3 hingga Q6 mendukung arus kontinu hingga 0,75 A pada 24 VDC dengan kapasitas arus masuk awal 4 A selama 20 ms.

T: Bagaimana fungsi dua potensiometer terintegrasi dalam logika pengontrol?

J: Dua potensiometer analog bawaan mengubah posisi penyetelan manual menjadi nilai bilangan bulat internal 8-bit (0 hingga 255) yang dapat diakses langsung melalui register sistem internal dalam aplikasi logika.

T: Rentang catu daya apa yang diperlukan agar modul dapat beroperasi dengan baik?

J: Modul memerlukan catu daya nominal 24 VDC yang beroperasi dalam rentang input yang diizinkan, yaitu 19,2 VDC hingga 30 VDC, dengan waktu penyangga minimal 10 ms pada 19,2 VDC.

Panduan Instalasi Lapangan

Pasang unit secara horizontal pada rel DIN standar 35 mm atau pasang langsung ke pelat pemasangan penutup menggunakan sekrup melalui lubang pemasangan panel terintegrasi. Sisakan ruang bebas minimal 50 mm di atas dan di bawah rumah unit agar sirkulasi udara yang memadai dapat mengalir melalui ventilasi pendingin konveksi.

Hubungkan daya utama sistem 24 VDC ke terminal catu daya yang ditentukan dengan mengikuti tanda polaritas secara ketat. Arahkan kabel sinyal input/output 24 VDC secara terpisah dari konduktor daya AC dan kabel keluaran penggerak motor untuk mencegah kopling induktif. Hubungkan terminal arde pelindung langsung ke bus pembumian arde penutup utama menggunakan kabel tembaga pendek berimpedansi rendah.
