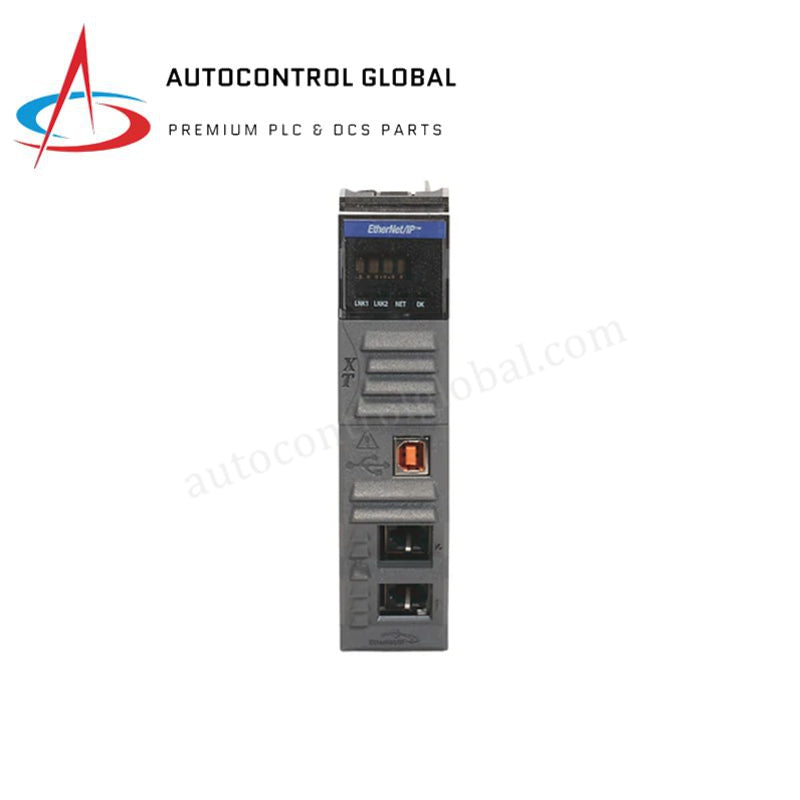

1756-EN2TRXT Allen-Bradley ControlLogix XT Ethernet 128 TCP
Manufacturer: Allen Bradley
-
Part Number: 1756-EN2TRXT
Condition：New with Original Package
Product Type: Modul Komunikasi EtherNet/IP
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Allen-Bradley 1756-EN2TRXT ControlLogix XT Dual-Port EtherNet/IP
Gambaran Produk
Allen-Bradley 1756-EN2TRXT adalah antarmuka komunikasi berperforma tinggi yang dirancang untuk platform ControlLogix® XT (Lingkungan Diperluas). Dirancang untuk berfungsi dengan baik di lingkungan industri yang paling menuntut, modul ini menjembatani kesenjangan antara logika kendali yang kompleks dan jaringan Ethernet berkecepatan tinggi.
Berbeda dengan kartu komunikasi standar, 1756-EN2TRXT memiliki desain dua port dengan teknologi sakelar bawaan. Ini memungkinkan topologi jaringan yang fleksibel, termasuk bintang, linier, dan—yang paling penting—Device Level Ring (DLR) untuk peningkatan keandalan jaringan. Dengan penunjukan "XT", modul ini dilengkapi dengan lapisan pelindung konformal dan perangkat keras yang diperkuat untuk tahan terhadap atmosfer korosif dan fluktuasi suhu ekstrem dari -25 °C hingga +70 °C, memastikan waktu operasi terus menerus dalam aplikasi yang sangat penting.
Spesifikasi Teknis
Data teknis rinci untuk modul 1756-EN2TRXT :
| Parameter | Rincian Spesifikasi |
| Nomor Model | 1756-EN2TRXT |
| Produsen | Allen-Bradley / Rockwell Automation |
| Jenis Produk | Modul Komunikasi EtherNet/IP (Seri XT) |
| Port Antarmuka | Dua Port EtherNet/IP RJ45 (10/100 Mbps) |
| Topologi Jaringan | DLR (Device Level Ring), Linier, Bintang |
| Koneksi TCP/IP | 128 Koneksi |
| Koneksi Logix | 256 Koneksi |
| Pesan CIP Tidak Terhubung | 128 (Backplane) / 256 (Ethernet) |
| Kapasitas Laju Paket | 10.000 pps (I/O) / 1.000 pps (HMI/MSG) |
| Gerak Terpadu | Mendukung hingga 8 Sumbu pada EtherNet/IP |
| Penilaian Lingkungan | Berlapis Konformal; Lingkungan Berat XT |
| Suhu Operasi | -25 °C hingga +70 °C (-13 °F hingga +158 °F) |
| Arus Backplane | 1,0 A @ 5,1 VDC; 3 mA @ 24 VDC |
| Penggantian Panas | Didukung (RIUP - Pelepasan dan Pemasangan Saat Daya Hidup) |
Fitur Utama
-
Redundansi Dua Port: Teknologi sakelar bawaan memungkinkan fungsi Device Level Ring (DLR), menyediakan jaringan yang tangguh yang dapat pulih dari satu titik kegagalan dalam hitungan milidetik.
-
Kinerja Kuat XT: Dirancang khusus untuk lingkungan "Ekstrem", dengan lapisan konformal yang melindungi elektronik sensitif dari kelembapan, debu, dan gas belerang.
-
Gerak Terpadu pada EtherNet/IP: Dioptimalkan untuk kendali gerak berkecepatan tinggi, mampu mengelola hingga 8 sumbu dengan ketepatan deterministik.
-
Redundansi Pengendali: Sepenuhnya kompatibel dengan sistem redundansi ControlLogix, berfungsi sebagai tautan komunikasi utama untuk pasangan prosesor yang disinkronkan.
-
Kepadatan Koneksi Tinggi: Mengelola secara efisien 128 koneksi TCP/IP dan 256 koneksi Logix, menjadikannya ideal untuk I/O terdistribusi berskala besar dan integrasi SCADA.
