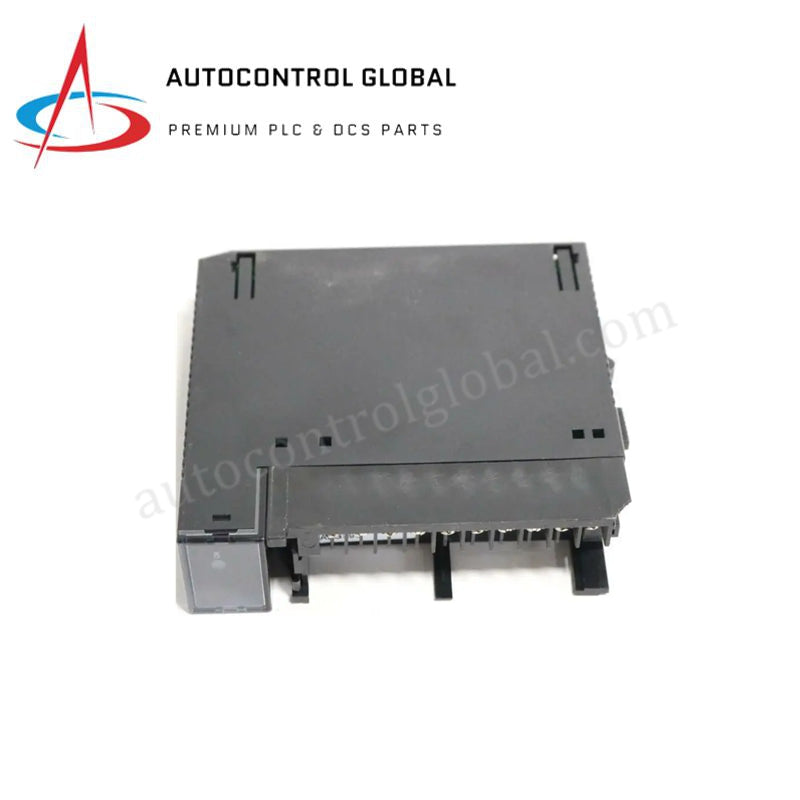

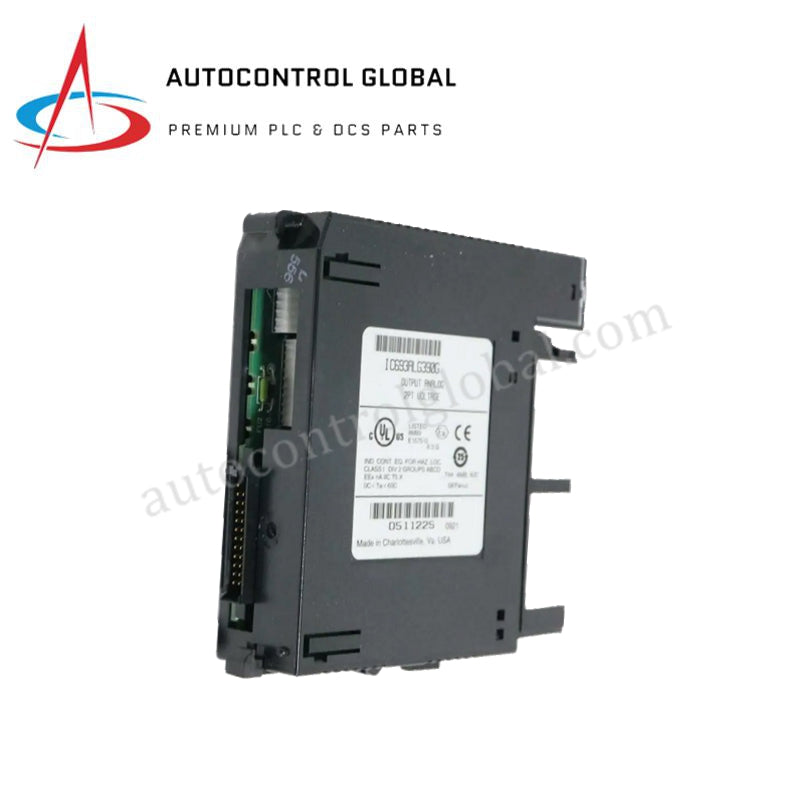

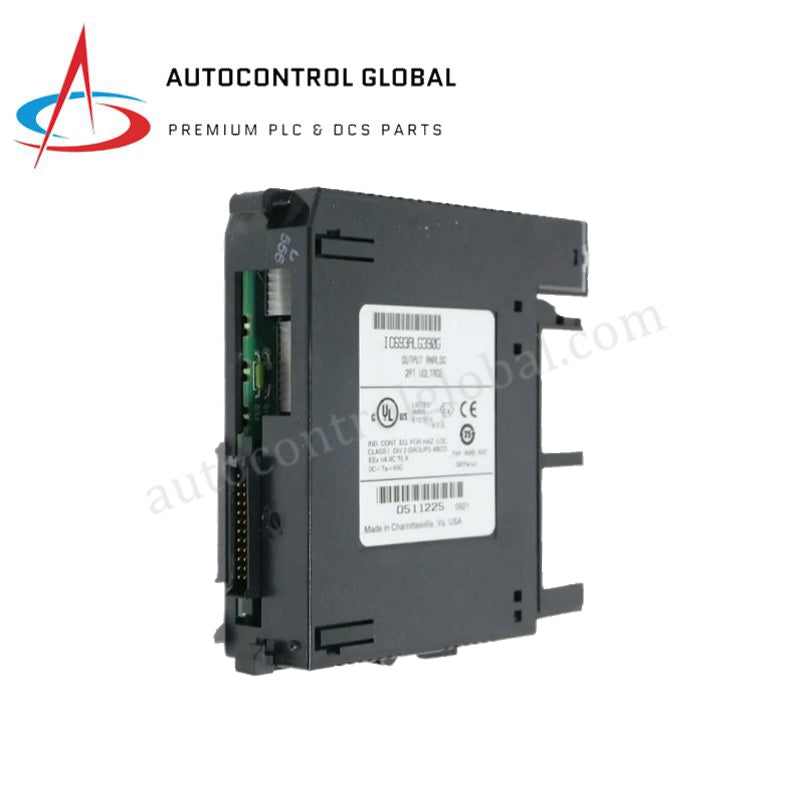

Modul Input Arus Analog 8-Kanal | IC693ALG390G GE Fanuc
Manufacturer: GE Fanuc
-
Part Number: IC693ALG390G
Condition：New with Original Package
Product Type: Instrumen Otomasi Proses
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Ikhtisar Produk
GE Fanuc IC693ALG390G beroperasi sebagai modul input arus analog 8-saluran presisi tinggi yang dirancang untuk keluarga pengendali logika terprogram Seri 90-30. Kartu ini berfungsi sebagai pusat akuisisi data utama untuk loop pemantauan proses industri standar, mengubah sinyal analog dari pemancar lapangan menjadi register data digital yang dikalibrasi. Modul ini memantau level cairan, laju aliran, fluktuasi tekanan, dan kurva suhu dengan memantau loop arus kontinu.
Perangkat keras ini secara native mendukung konfigurasi listrik standar 4-20 mA dan 0-20 mA. Fitur ini mencakup konversi analog-ke-digital onboard, penyaringan noise terintegrasi, dan diagnostik loop tingkat perangkat keras. Penunjukan "G" mengidentifikasi revisi perangkat keras produksi lanjutan yang mengoptimalkan efisiensi komponen internal sambil mempertahankan jejak slot identik dan kompatibilitas mundur dengan instalasi rak Seri 90-30 sebelumnya.
Kami menyediakan komponen otomasi ini secara eksklusif sebagai produk 100% baru, asli, dan tersegel pabrik di dalam kemasan asli pabriknya. Kondisi ini memastikan penghalang isolasi jejak yang tidak tersentuh, resistor input yang tidak cacat, dan umur lapangan maksimum.
Spesifikasi Teknis
Tabel di bawah mencatat parameter listrik, konversi, mekanik, dan lingkungan yang tepat untuk modul perangkat keras IC693ALG390G. Semua data menggunakan format ASCII standar.
| Parameter | Detail Spesifikasi |
| Produsen | GE Fanuc / Emerson Automation Solutions |
| Nomor Model | IC693ALG390G |
| Platform Kontroler | Sistem PLC Seri 90-30 |
| Jumlah Input Sinyal | 8 Saluran |
| Media Input Analog | Loop arus |
| Rentang Sinyal Perangkat Keras yang Dikalkulasi | 4 hingga 20 mA, 0 hingga 20 mA |
| Resistansi Input Internal | 250 Ohm |
| Resolusi Konverter Analog-ke-Digital | 12-bit (0,025% dari skala penuh) |
| Akurasi Pengukuran Standar | +/-0,25% dari skala penuh tipikal |
| Waktu Pemindaian Pembaruan Data | 5 ms per saluran tipikal |
| Ambang Arus Kontinu Maksimum | 30 mA |
| Rating Isolasi Galvanik | 1500 V RMS saluran ke backplane |
| Koneksi Sirkuit Antar Saluran | Konfigurasi grup mode umum (tidak terisolasi) |
| Dukungan Diagnostik Aktif | Deteksi over-range, under-range, dan loop terbuka |
| Daya Logika Backplane 5 VDC | 60 mA |
| Daya Tambahan Backplane 24 VDC | 20 mA tipikal |
| Suhu Operasi Lingkungan yang Diizinkan | 0 hingga +60 derajat Celsius |
| Suhu Penyimpanan Lingkungan yang Diizinkan | -40 hingga +85 derajat Celsius |
| Kisaran Kelembapan Relatif yang Diizinkan | 5% hingga 95% tanpa kondensasi |
| Dimensi Perangkat Keras | 110 mm x 40 mm x 80 mm |
| Berat Komponen Bersih | 0,3 kg |
Keunggulan Rekayasa
- Kecepatan Pemindaian Saluran Tinggi: Mesin konversi internal memproses input dengan kecepatan 5 ms per saluran. Kecepatan pemindaian data yang cepat ini memastikan eksekusi variabel waktu nyata untuk katup kontrol PID industri, pemutusan keselamatan cepat, dan loop keselamatan suhu.
- Perlindungan Isolasi Galvanik Backplane yang Kuat: Penghalang isolasi listrik fisik 1500 V RMS mengisolasi sinyal loop lapangan masuk dari backplane CPU utama PLC. Perlindungan ini memblokir lonjakan daya industri, penurunan tegangan, dan lonjakan noise induktif parah yang dapat merusak chip pemrosesan inti sistem.
- Deteksi Kerusakan Loop Otomatis Proaktif: Firmware modul internal secara terus-menerus menjalankan diagnostik loop terbuka otomatis pada skala 4-20 mA. Jika kabel lapangan putus atau pemancar kehilangan daya, modul segera menandai putusnya, mengeluarkan kode kesalahan ke register CPU pusat, dan memicu alarm status untuk mencegah kegagalan sistem kontrol.
- Filtrasi Penghalusan Sinyal Onboard: Sirkuit penyaringan perangkat keras terintegrasi membersihkan gangguan frekuensi tinggi yang dihasilkan oleh starter motor berat, switchgear daya, dan drive frekuensi variabel (VFD) di sekitar. Penekanan onboard ini menghasilkan nilai analog yang bersih dan stabil ke tabel data PLC tanpa memerlukan kode penyaringan tambahan.
Pertanyaan yang Sering Diajukan
- Apakah modul input analog IC693ALG390G ini unit pabrik baru atau komponen yang diperbarui?
- Kami menyediakan kartu input IC693ALG390G dalam kondisi 100% baru, asli, dan asli dari pabrik. Kartu ini dikirim dalam kemasan pabrik yang belum dibuka untuk menjamin akurasi lengkap, koefisien kalibrasi yang tidak terganggu, dan tanpa keausan operasional.
- Apakah kartu ini mengisolasi saluran individu satu sama lain?
- Tidak. Modul ini menyediakan isolasi galvanik 1500 V RMS antara koneksi lapangan dan bus backplane PLC internal. Namun, 8 saluran input berbagi jalur ground mode umum dalam satu grup umum. Anda harus memastikan semua pemancar lapangan yang terhubung memiliki titik referensi listrik yang sama untuk menghindari arus loop liar.
- Apakah akhiran versi "G" mengubah blok terminal fisik lapangan atau konfigurasi kabel?
- Tidak. Akhiran "G" menandai blok manufaktur pabrik generasi akhir yang meningkatkan papan sirkuit internal. Ini mempertahankan dimensi tepat, blok konfigurasi perangkat lunak, dan pin terminal depan dari semua versi IC693ALG390 yang lebih lama, memastikan penggantian plug-and-play langsung.
- Bisakah saya menggunakan modul ini untuk membaca sinyal analog DC 0-10V secara langsung?
- Tidak. IC693ALG390G berfungsi khusus sebagai pembaca loop arus dengan resistor penurun 250 Ohm internal di seluruh inputnya. Jika Anda perlu memantau sinyal tegangan DC 0-10V, Anda harus menggunakan kartu input tegangan khusus, seperti IC693ALG223C, atau memasang resistor konversi presisi eksternal.
