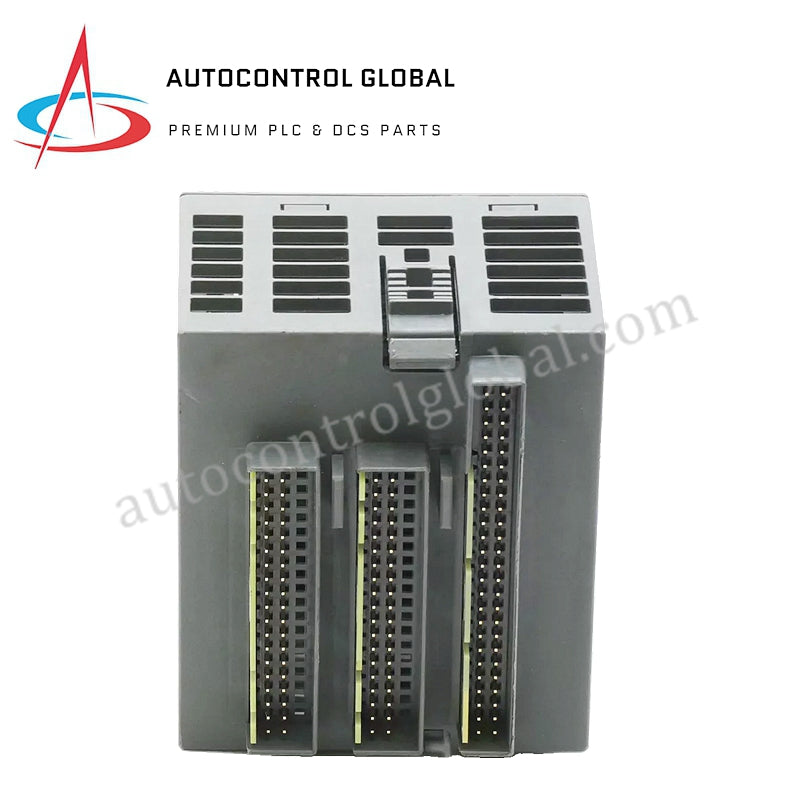

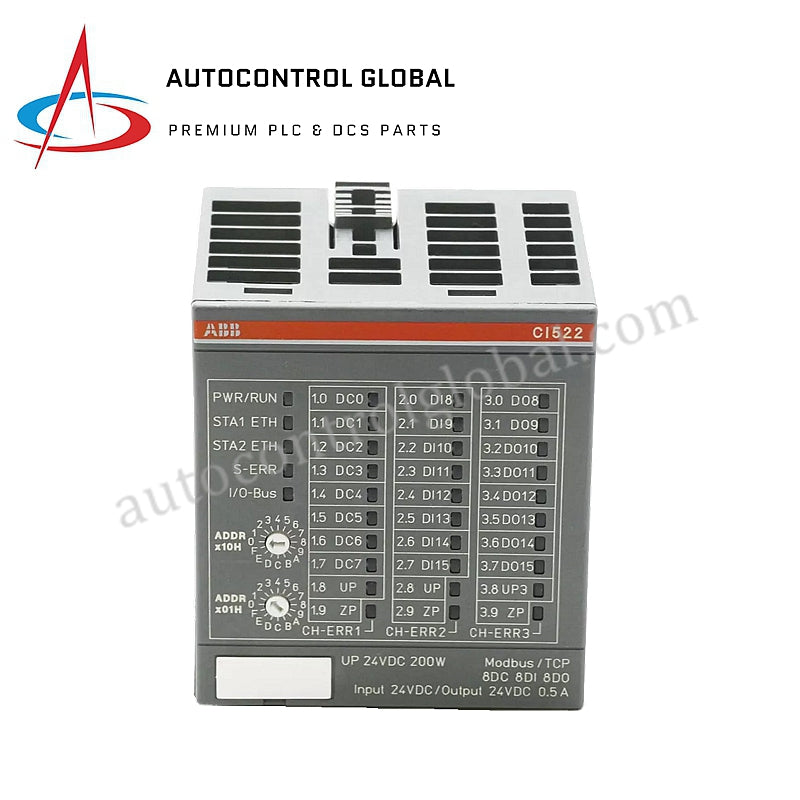

Modul Antarmuka Komunikasi Modbus TCP ABB CI522-MODTCP

ABB CI522-MODTCP

Nomor Bagian: CI522-MODTCP

Informasi Umum

• Jenis Produk: Modul Antarmuka Komunikasi Modbus TCP
• Antarmuka: Modbus TCP
• Saluran I/O: 8 Input Digital (DI), 8 Output Digital (DO), 8 Input DC
• Pemasangan: Horizontal atau Vertikal (dengan pengurangan kapasitas pada +40°C)
• Pendinginan: Konveksi alami, tidak terhalang

Spesifikasi

• Tegangan Pasokan: 24 V DC (untuk input dan output)
• Konsumsi Arus:
  • Melalui UP (operasi normal): 0.15 A
  • Melalui UP3: 0.06 A + 0.5 A per output (maks.)
• Perlindungan: Perlindungan tegangan terbalik, Isolasi galvanik untuk Ethernet
• Disipasi Daya: Maks. 6 W
• Rating Arus untuk Terminal: Maks. 10 A
• Beban Maks. untuk Terminal: 10 A
• Tampilan Diagnostik: 34 LED untuk status operasi dan kesalahan
• Ethernet: 10/100 Base-TX, 2 x port RJ45
• Switch Rotary: Untuk pengaturan pengenal perangkat I/O
• Berat: Sekitar 125 g (tanpa unit terminal)

Informasi Tambahan

• Suhu Lingkungan Diperluas: > +60 °C (atas permintaan untuk versi XC)
• Pendinginan: Pastikan konveksi alami tidak terhalang oleh objek di sekitarnya.
