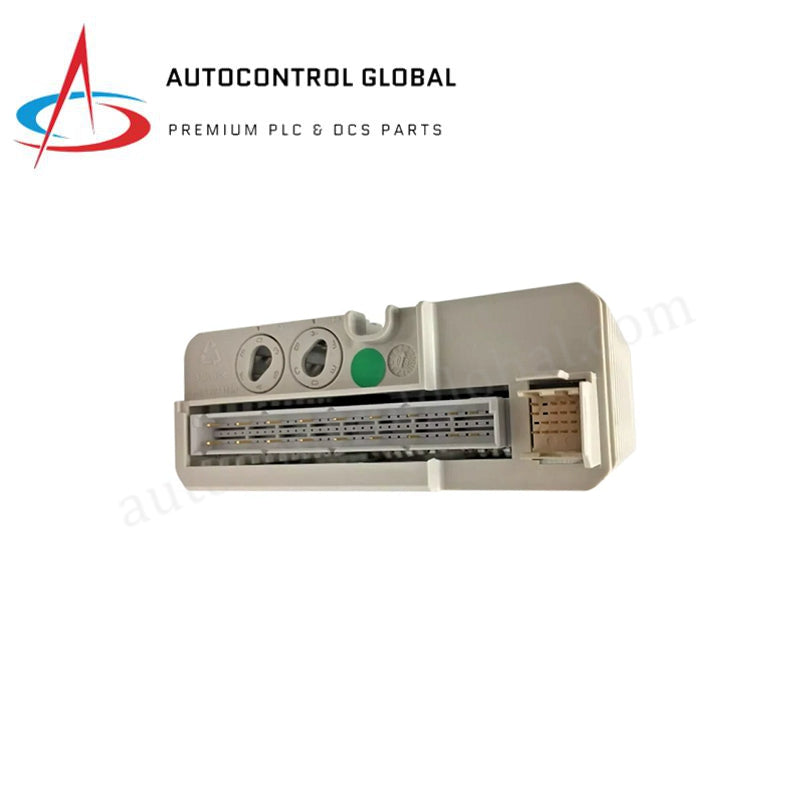

ABB DO820 3BSE008514R1 Modul Output Digital 32-Kanal 24V DC

Deskripsi Produk

Gambaran Produk

 DO820 (Nomor Pesanan: 3BSE008514R1) adalah modul output digital berkecepatan tinggi yang dirancang untuk sistem ABB S800 I/O. Menyediakan 32 saluran independen untuk sinyal lapangan 24V DC, modul ini merupakan komponen inti untuk mengendalikan solenoid, relay perantara, aktuator, dan lampu indikator dalam arsitektur System 800xA dan AC 800M.  DO820 dirancang untuk memaksimalkan efisiensi kabinet tanpa mengorbankan perlindungan, dengan fitur deteksi hubung singkat yang kuat dan diagnostik menyeluruh yang memastikan ketersediaan sistem tinggi di lingkungan industri yang menuntut.

Spesifikasi Teknis

 DO820 dibuat untuk kontrol presisi dan pemrosesan sinyal berkecepatan tinggi dalam loop otomasi yang kompleks.

• Produsen: ABB

• Nomor Model: DO820

• ID Produk: 3BSE008514R1

• Kecocokan Sistem: S800 I/O, AC 800M, System 800xA

• Jumlah Saluran: 32 Output (dikelompokkan dalam 2 grup terisolasi masing-masing 16)

• Rentang Tegangan Output: 19,2 V hingga 30 V DC (Rated 24 V DC)

• Arus Output: 0,5 A per saluran (Maks 10 A per modul pada 40°C)

• Perlindungan Hubung Singkat: Pembatas arus elektronik terintegrasi

• Arus Bocor: < 0,1 mA (pada 30 V DC)

• Isolasi: Isolasi antar grup dan grup ke ModuleBus (50 V)

• Diagnostik: Status modul (Kerusakan, Berjalan, Peringatan) dan LED saluran individual

• Dissipasi Daya: 3,8 W (hanya rangkaian internal)

• Kecocokan MTU: Dirancang untuk digunakan dengan TU830, TU832, dan TU838

• Dimensi: 126 mm (T) × 64 mm (L) × 186 mm (D)

• Berat: 0,25 kg

• Lingkungan: Suhu operasi -25°C hingga +70°C
