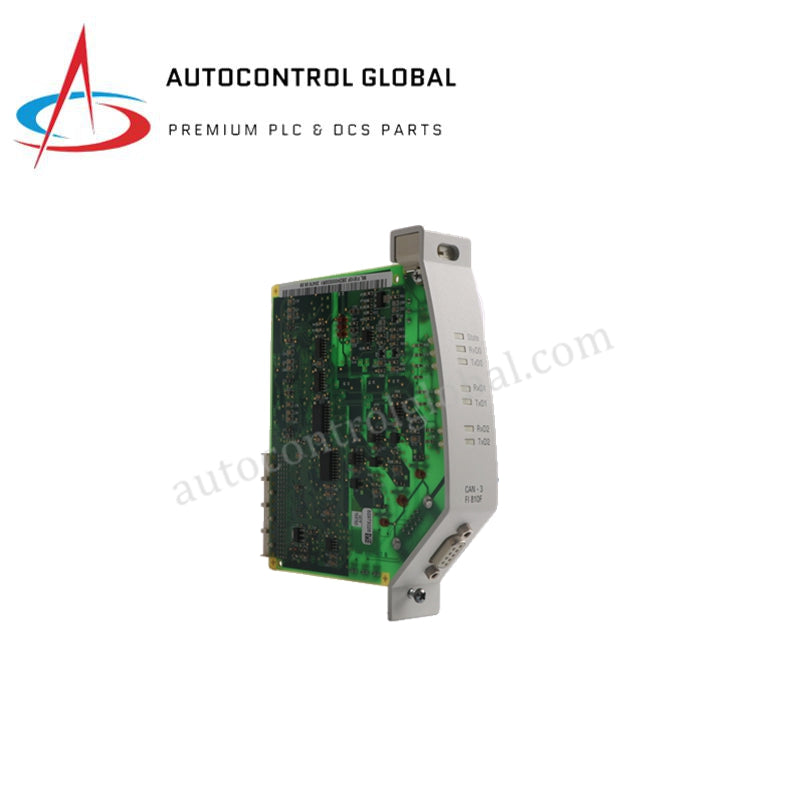

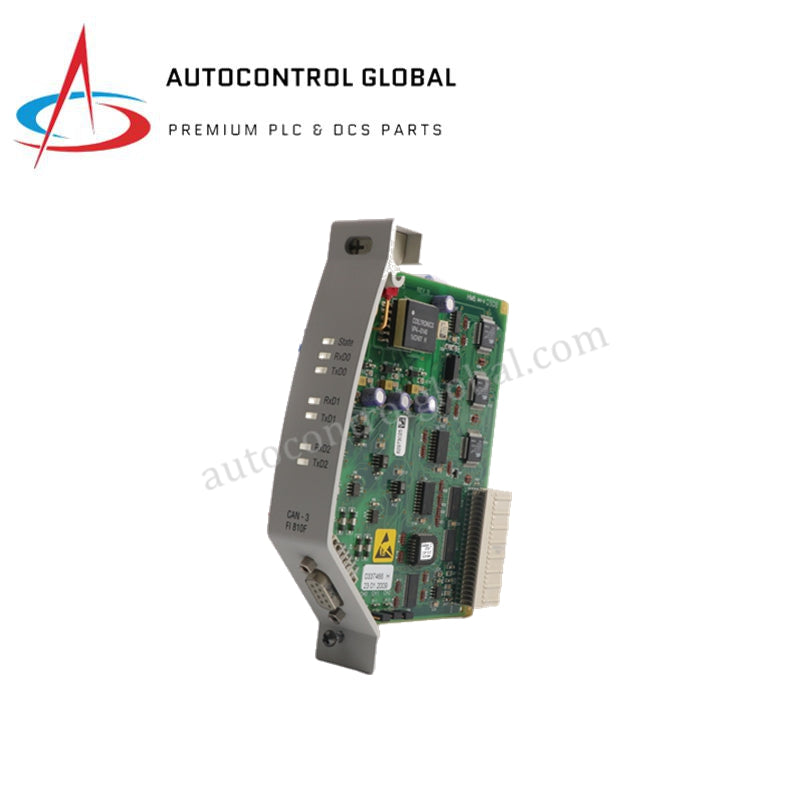

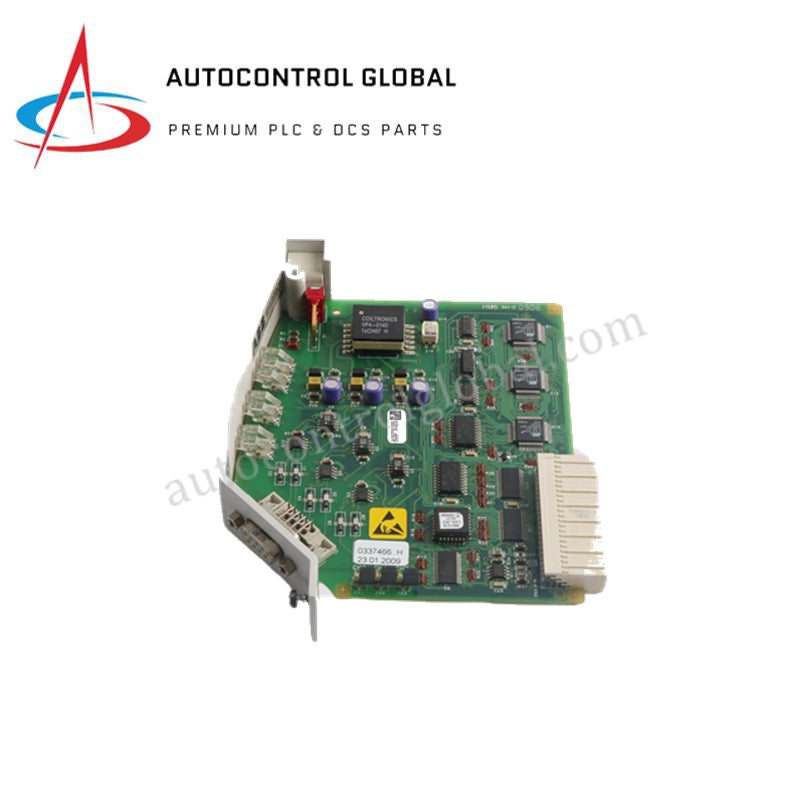

ABB FI810F 3BDH000030R1 AC 800F Modul Fieldbus CAN
Manufacturer: ABB
-
Part Number: FI810F
Condition：New with Original Package
Product Type: Modul Komunikasi Fieldbus
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Modul Fieldbus CAN ABB FI810F 3BDH000030R1 AC 800F
ABB FI810F 3BDH000030R1, yang juga tercatat sebagai Modul Komunikasi Fieldbus FI810F, berfungsi sebagai komponen perangkat keras khusus untuk antarmuka bus CAN multisaluran dalam platform ABB AC 800F / Freelance DCS. Unit ini menjalankan komunikasi data langsung melalui tiga antarmuka CAN independen yang terisolasi secara galvanis dan sesuai dengan standar ISO 11898 serta CAN 2.0B. Setiap port memproses sinyal deterministik hingga 1 Mbps, membangun konektivitas tautan fisik antara perangkat lapangan dan pengendali rak pusat. Dioda pemancar cahaya diagnostik menyediakan verifikasi visual aktivitas port dan kondisi sistem modul secara waktu nyata.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | FI810F (3BDH000030R1) |
| Merek | ABB |
| Asal | Swiss |
| Berat | 0.14 kg |
| Dimensi | 2.7 cm x 12.5 cm x 15.5 cm |
| Suhu Pengoperasian | -25 derajat C hingga +70 derajat C |
| Konsumsi Daya | maks. 5 W |
| Tegangan Catu Daya | 24 VDC (rentang 18-30 VDC) |
| Antarmuka Fieldbus | 3 kanal CAN terisolasi (DB-9 jantan) |
| Kompatibilitas Protokol | CANopen, DeviceNet, Modbus TCP, EtherNet/IP, Profinet |
| Kecepatan Transmisi | Hingga 1 Mbps per kanal |
| Isolasi Galvanis | 2000-2500 VDC (kanal-ke-sistem, kanal-ke-ground) |
| Peringkat Perlindungan | IP20 |
| Kepatuhan terhadap Standar | IEC 61131-2 |
Komunikasi Bus Backplane & Penskalaan Kepadatan I/O
Modul dipasang langsung ke sistem rak AC 800F dan berinteraksi dengan bus backplane internal untuk menyediakan transfer data berkecepatan tinggi ke prosesor utama. Integrasi tiga kanal fisik independen dalam satu rakitan memaksimalkan penskalaan kepadatan I/O pada tingkat rak tanpa memerlukan alokasi slot backplane tambahan. Isolasi listrik dengan peringkat antara 2000 VDC dan 2500 VDC mengurangi arus loop ground mode bersama serta menekan transien elektromagnetik industri. Kompatibilitas flash firmware aktif memastikan integrasi driver yang lancar di berbagai versi perangkat lunak stasiun rekayasa Freelance standar.
Pertanyaan yang Sering Diajukan
T: Berapa tegangan isolasi yang disediakan FI810F antara kanal CAN independen dan sistem rak internal?
J: Modul mempertahankan isolasi galvanis kontinu antara 2000 VDC dan 2500 VDC, yang memisahkan setiap port CAN satu sama lain, dari backplane sistem pengendali, dan dari ground bumi pelindung.
T: Apakah antarmuka CAN dapat beroperasi secara bersamaan pada laju baud yang berbeda?
J: Ya, masing-masing dari tiga kanal CAN beroperasi secara independen, sehingga memungkinkan konfigurasi laju data yang berbeda hingga 1 Mbps serta protokol aplikasi yang berbeda untuk setiap kanal.
Panduan Instalasi Lapangan
Pertama, matikan seluruh daya ke rak AC 800F yang dituju sebelum memasukkan atau melepas modul. Sejajarkan rel pemandu kartu dengan slot rak yang ditentukan dan dorong rakitan dengan kuat hingga konektor belakang terpasang pada bus backplane. Kencangkan semua sekrup penahan untuk memastikan kontinuitas ground sasis dan mencegah kelonggaran akibat getaran. Rutekan jalur trunk CAN menggunakan kabel pasangan berpilin berpelindung dengan impedansi karakteristik 120 ohm. Hubungkan pelindung kabel ke ground pada satu titik di dekat jalur masuk rak untuk mencegah arus ground bersirkulasi. Pasang terminasi pada kedua ujung fisik setiap segmen jaringan bus CAN menggunakan resistor terminasi standar 120 ohm di antara jalur sinyal CAN_L dan CAN_H. Pertahankan jarak bebas minimum 50 mm di atas dan di bawah selubung modul untuk memungkinkan aliran udara konvektif yang memadai dan menjaga profil termal pengoperasian di bawah +70 derajat C.
