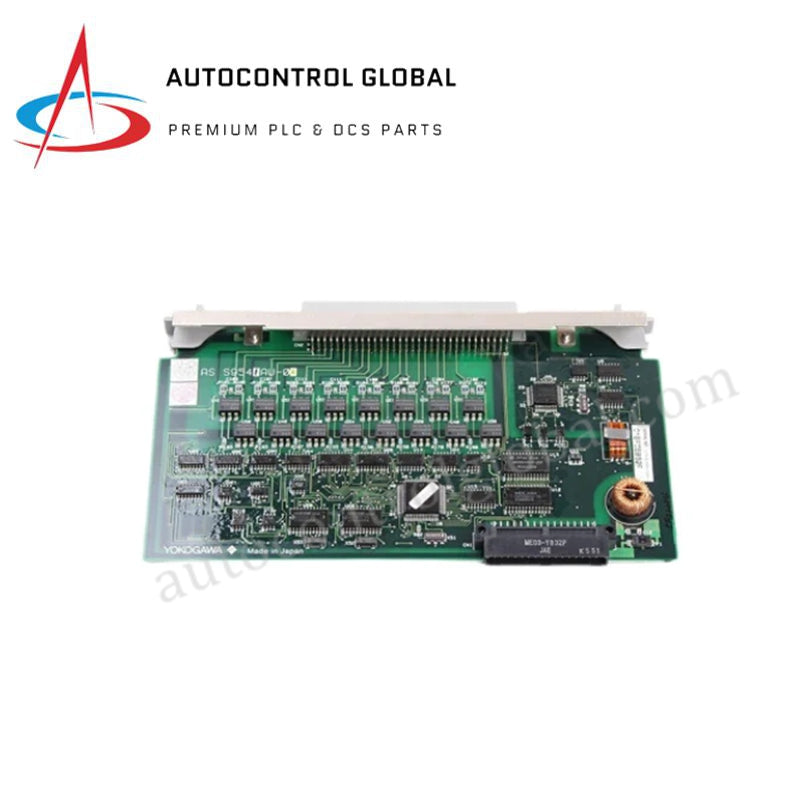

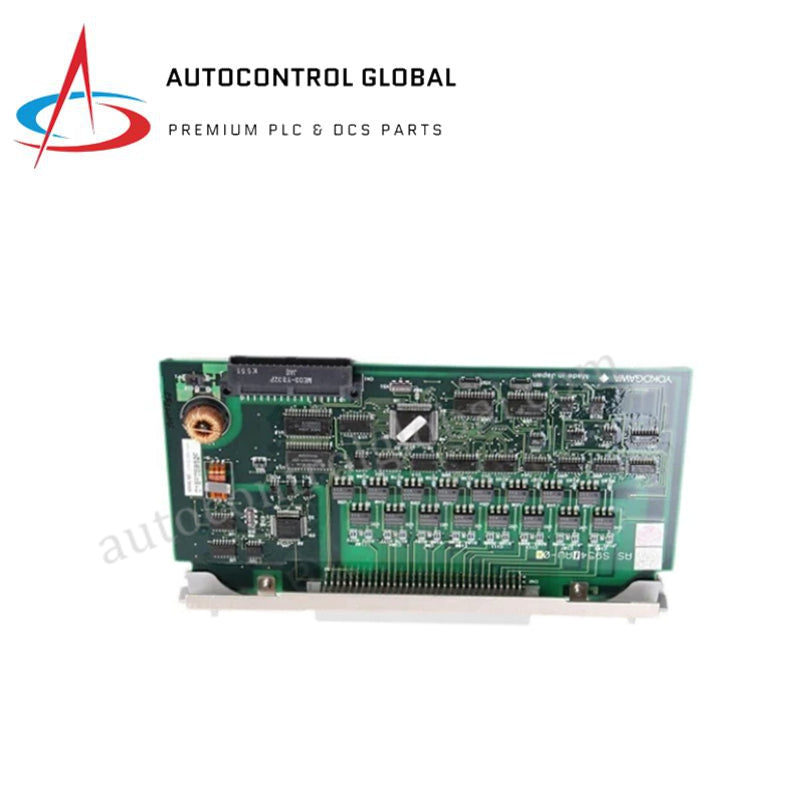

Modul Multiplexer Input MV Yokogawa AMM22C

Yokogawa AMM22C berfungsi sebagai Modul Multiplexer Input MV AMM22C utama yang digunakan untuk melakukan akuisisi sinyal arus dan tegangan multi-saluran di platform CENTUM VP, CS 3000, dan STARDOM. Perangkat keras ini bertindak sebagai antarmuka pemrosesan berkapasitas tinggi yang secara aktif mengakuisisi pengukuran analog mentah dari pemancar yang terhubung, mengubah sinyal fisik lapangan menjadi nilai digital untuk jaringan kontrol terdistribusi hulu melalui rangkaian konverter analog-ke-digital terintegrasi.

Spesifikasi Perangkat Keras

Properti Kontrol Proses & Instrumentasi DCS

Modul multiplexing ini menggabungkan parameter isolasi antar saluran yang kuat serta pemisahan galvanik sisi sistem untuk melindungi logika pemrosesan internal dari transient tegangan tinggi lapangan. Perangkat keras menjalankan rutinitas konversi analog paralel dengan diagnostik terintegrasi yang terus memantau loop untuk kondisi sirkuit terbuka, hubung singkat lokal, dan pemantauan rentang sinyal di luar batas. Ketika tertanam dalam jalur peningkatan atau tata letak redundan ganda, sambungan terminal fisik tetap identik, memungkinkan pertukaran parameter sinkron tanpa mengganggu array variabel proses aktif.

Pertanyaan yang Sering Diajukan

T: Bagaimana modul menjalankan operasi hot-swap online dalam basis I/O aktif?

J: Arsitektur modul fisik dirancang untuk mengisolasi pin logika bus saat pelepasan. Perangkat keras memungkinkan penggantian hot-swap penuh saat unit dasar FIO menyala, memastikan komunikasi modul online yang berdekatan dan eksekusi arus loop tetap tidak terganggu.

T: Mekanisme apa yang mengatur pemilihan antara rentang pemantauan arus dan tegangan?

J: Pencocokan perangkat keras internal menentukan profil impedansi. Saat dikonfigurasi untuk loop arus, kartu menyediakan impedansi input sekitar 250 Ohm untuk mengubah input arus 4-20 mA menjadi ambang tegangan yang dapat dibaca sebelum digitasi 12-16 bit terjadi.

T: Diagnostik apa yang dipicu jika kabel loop mengalami kerusakan atau terlepas?

J: Mikroprosesor internal melakukan validasi kontinuitas loop secara terus-menerus. Jika loop input menunjukkan kesalahan sirkuit terbuka atau kondisi hubung singkat, modul mengalihkan register diagnostiknya ke status kesalahan, mengeluarkan parameter kesalahan ke pengendali pusat.

Panduan Instalasi Lapangan

• Pemasangan Mekanis: Tempatkan modul secara vertikal pada rel DIN yang ditentukan atau struktur rak. Kunci mekanisme utama sepenuhnya untuk mengamankan unit terhadap profil getaran lapangan standar.
• Perisai dan Matriks Grounding: Sambungkan semua pelindung pasangan terpilin instrumen secara ketat pada satu titik ground bar di dalam kabinet marshalling. Jangan pernah mengground kedua ujung pelindung untuk menghilangkan potensi noise ground loop yang dapat menurunkan akurasi analog.
• Isolasi Konduktor Kabel: Jaga jarak fisik minimum 50 mm antara kabel sinyal analog tegangan rendah dan sirkuit distribusi AC tegangan tinggi di dalam baki penampung.
• Pelaksanaan Blok Terminal: Pastikan konfigurasi terminal A, B, dan C sesuai dengan jenis sinyal yang ditentukan dalam gambar wiring, menjaga profil sambungan yang setara saat melakukan peningkatan perangkat keras tingkat saluran.
