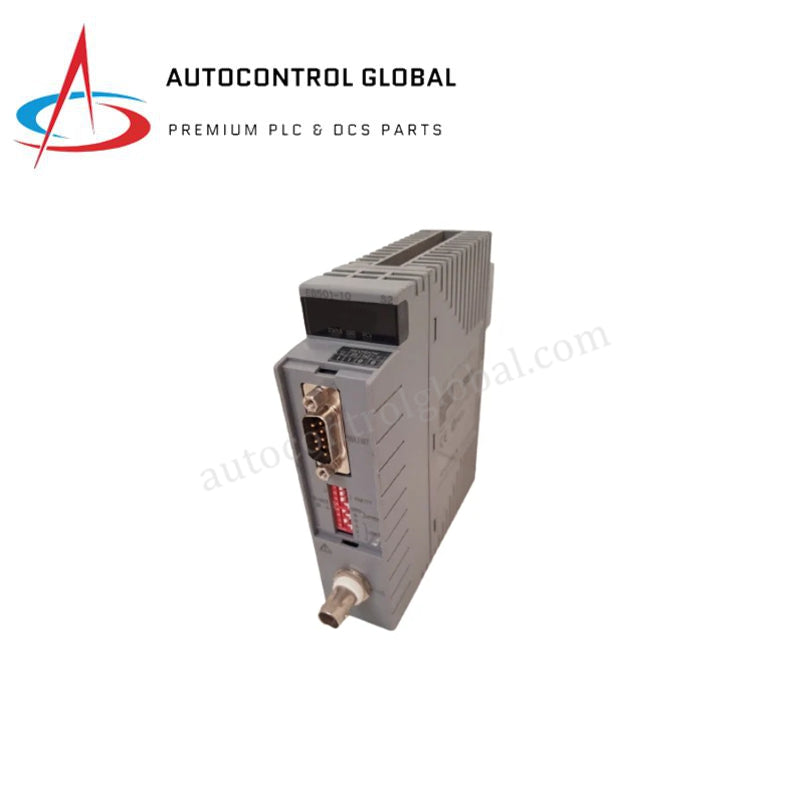

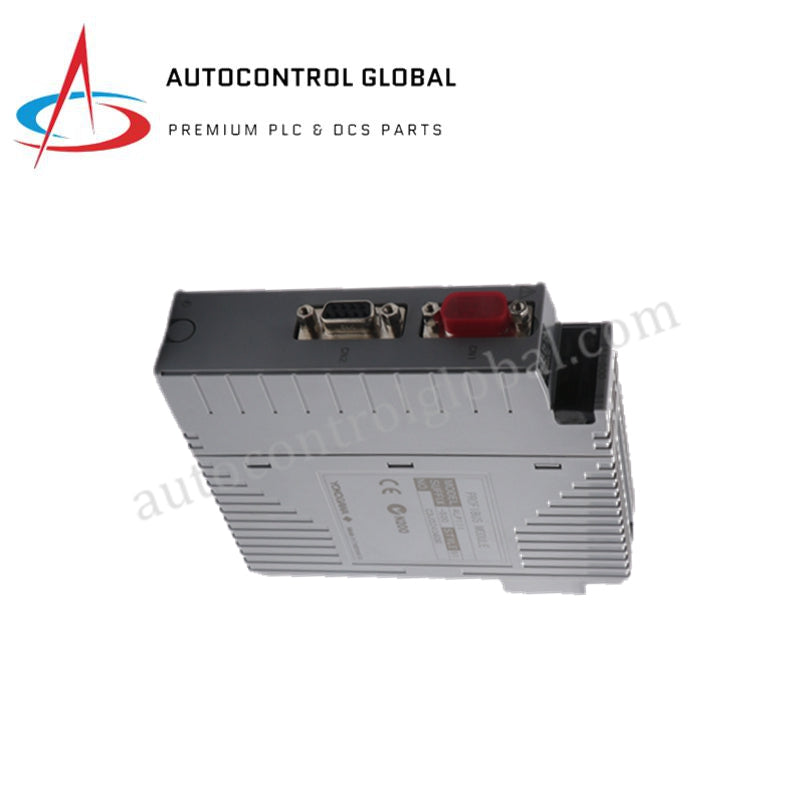

Modul Multiplexer Input RTD Yokogawa AMM32C

Yokogawa AMM32C berfungsi sebagai Modul Multiplexer Input RTD AMM32C utama yang digunakan untuk melakukan pengukuran suhu resistansi multi-saluran di seluruh arsitektur platform CENTUM VP, CENTUM CS 3000, dan STARDOM. Perangkat keras ini secara sistematis mengurutkan sinyal listrik dari beberapa detektor suhu resistansi (Pt100, JPt100, Ni100) melalui matriks multiplexing terintegrasi, mengubah vektor resistansi analog menjadi nilai suhu digital 16-bit untuk dikirimkan melalui jalur data sistem menggunakan kabel penghubung KS8.

Spesifikasi Perangkat Keras

Properti Kontrol Proses & Instrumentasi DCS

Multiplexer ini mengandalkan penghalang isolasi saluran-ke-sistem yang presisi untuk mencegah propagasi ground loop dan menghindari tegangan mode umum tinggi yang dapat mengganggu logika konversi resistansi 16-bit yang sangat sensitif. Kartu ini menjalankan kompensasi sambungan dingin elektronik dan diagnostik pemutusan sensor parametrik di sepanjang jalur resistor pasif, memverifikasi kontinuitas loop kawat untuk menghasilkan kode kesalahan sirkuit terbuka yang jelas setiap kali terjadi degradasi sensor. Sinyal input melewati tata letak frontend impedansi tinggi untuk meminimalkan kesalahan resistansi kawat pada jalur konfigurasi 3-kawat atau 4-kawat yang masuk.

Pertanyaan yang Sering Diajukan

Q: Apa batasan mekanis dan listrik yang berlaku untuk penggantian hot-swap langsung dari multiplexer ini?

A: Struktur fisik memungkinkan hot-swap online menggunakan alat ekstraksi standar. Selama pemasangan atau pencabutan, desain listrik mengontrol transient tegangan pada bus 24 V DC untuk mencegah gangguan pada modul pemrosesan yang berjalan bersamaan yang berbagi node I/O.

Q: Bagaimana antarmuka fisik terhubung kembali ke pengendali node DCS utama?

A: Konektivitas sistem memerlukan rakitan kabel penghubung KS8 khusus. Kabel ini memetakan registri input multiplex langsung ke lapisan komunikasi sistem, menjaga kontinuitas pelindung terhadap interferensi elektromagnetik.

Q: Berapa distribusi laju pemindaian fisik di seluruh tata letak konfigurasi saluran penuh?

A: Modul beroperasi dengan waktu pemindaian berurutan sekitar 100 ms per saluran. Relay internal multiplexer beralih secara berurutan melalui setiap port RTD yang terhubung untuk memperbarui array register yang disimpan dalam memori subsistem.

Panduan Instalasi Lapangan

• Integrasi Pemasangan: Pasang modul secara vertikal pada rel DIN industri standar atau rak. Pastikan semua kunci samping mekanis mengunci dengan klik untuk menjaga stabilitas struktural di bawah getaran terus-menerus.
• Tarikan Kabel dan Interkoneksi: Arahkan kabel KS8 khusus menjauh dari titik tajam pada rangka. Pastikan pin konektor mengunci dengan rata untuk mencegah offset pengukuran yang tidak stabil pada jalur instrumentasi kepadatan tinggi.
• Manajemen Grounding Pelindung: Pelindung kabel RTD lapangan harus dikumpulkan pada bar ground instrumen khusus yang terletak di dalam kabinet marshalling. Jaga sisi sensor tidak terhubung ke ground untuk mencegah arus ground sirkulasi yang dapat menyebabkan kesalahan di seluruh rentang sensor 0 hingga 400 Ohm.
• Pemisahan Ventilasi Termal: Pertahankan jarak terbuka minimal 50 mm di atas dan di bawah penutup modul untuk memastikan konveksi udara alami dan menjaga koefisien akurasi dalam rentang suhu operasi yang ditentukan.
