ANB10D-425/CU2T Yokogawa ESB Bus Node Unit | Stok Baru & Asli
Manufacturer: Yokogawa
-
Part Number: ANB10D-125/CU2T
Condition：New with Original Package
Product Type: Modul Sistem Kontrol Terdistribusi
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

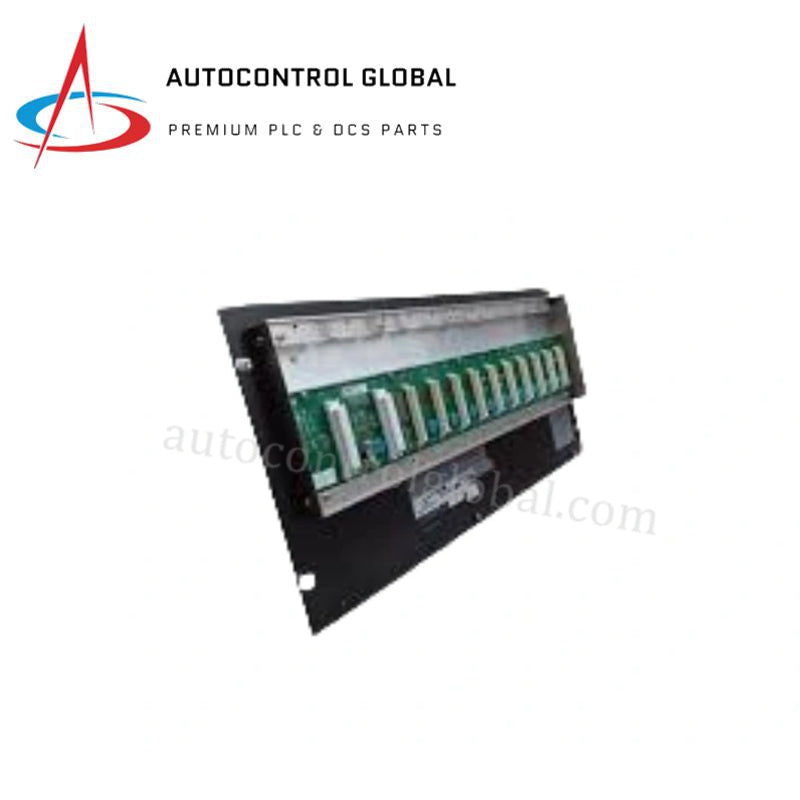

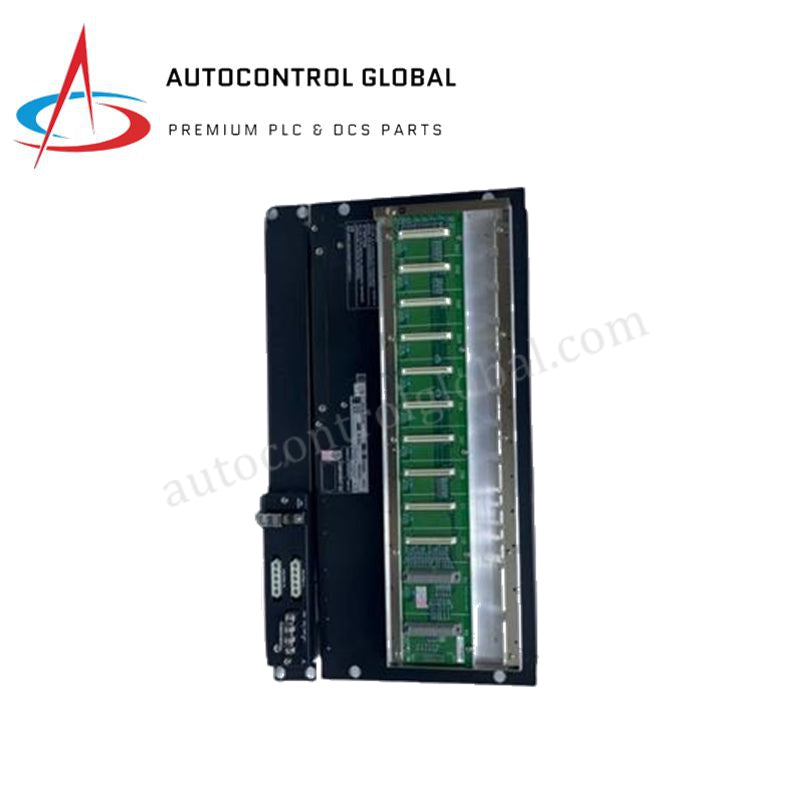

Unit Node Bus ESB Yokogawa ANB10D-425/CU2T
Yokogawa ANB10D-425/CU2T, yang juga dikatalogkan sebagai ANB10D Unit Node untuk Bus ESB Tahan Ganda, beroperasi sebagai komponen perangkat keras khusus untuk menghubungkan beberapa modul I/O ke Unit Kontrol Lapangan (FCU) melalui bus ESB sinkron berkecepatan tinggi dalam platform sistem kontrol terdistribusi Yokogawa CENTUM VP (DCS).
Rincian Akhiran & Matriks Model
| Elemen Kode | Pemilihan | Deskripsi |
|---|---|---|
| Model Dasar | ANB10D | Unit Node untuk Bus ESB Tahan Ganda |
| Akhiran 1 | -4 | Konfigurasi catu daya ganda-redundan |
| Akhiran 2 | 2 | Kemampuan input catu daya 220 hingga 240 V AC |
| Akhiran 3 | 5 | Tipe dasar tanpa perlindungan ledakan |
| Opsi 1 | /CU2T | Unit Konektor dengan Terminator untuk Bus ESB [nomor bagian: S9564FA (2 buah)] |
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | ANB10D-425/CU2T |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 10 kg |
| Dimensi | 482,6 mm x 221,5 mm x 205 mm |
| Suhu Operasi | -20 hingga 60 derajat C |
| Suhu Penyimpanan | -40 hingga 85 derajat C |
| Kelembaban Relatif | 10% hingga 90% RH tanpa kondensasi |
| Konsumsi Daya | 230 VA |
| Tegangan Masukan | 220 hingga 240 V AC pada frekuensi 50/60 Hz |
| Antarmuka Komunikasi | Antarmuka Bus ESB hingga 1,25 Mbps |
| Arsitektur Redundansi | Catu daya ganda-redundan dan jalur bus ESB |
| Kapasitas Node Maksimum | Hingga 32 node per segmen tergantung desain sistem |
| Jarak Kabel Maksimum | Hingga 500 m per segmen tanpa repeater |
| Jenis Pemasangan | Pemasangan rak standar 19 inci (sekrup M5 x 4) |
| Sertifikasi | CE, TUV |
Kontrol Proses & Isolasi Antar Saluran
Arsitektur antarmuka ANB10D-425/CU2T memerlukan pencocokan impedansi yang ketat di sepanjang jalur komunikasi sinkron. Opsi /CU2T terintegrasi menyediakan terminasi bawaan untuk menghilangkan pantulan sinyal dan menjaga integritas sinyal pada topologi jarak jauh. Untuk mencegah gangguan listrik yang dihasilkan di lapangan menyebar ke Unit Kontrol Lapangan utama, arsitektur backplane internal menerapkan parameter isolasi khusus antar saluran. Penghalang isolasi galvanik ini mengurangi tegangan mode umum dan gangguan silang selama eksekusi protokol loop 4-20 mA HART secara bersamaan pada kartu modul FIO di sekitarnya, memastikan loop transmisi sinkron berkelanjutan pada 1,25 Mbps.
Pertanyaan yang Sering Diajukan
Q: Apa fungsi opsi /CU2T dibandingkan dengan konektor standar /CU2N?
A: Opsi /CU2T mencakup komponen terminasi jalur internal fisik yang dirancang untuk pencocokan impedansi. Tata letak ini menyelesaikan segmen jalur listrik bus ESB, menghilangkan kebutuhan terminator eksternal mandiri di ujung fisik rantai node.
Q: Bagaimana unit merespons kegagalan satu modul catu daya?
A: Modul beroperasi dengan matriks catu daya ganda-redundan. Jika salah satu input atau tahap regulator internal gagal, catu daya sekunder mempertahankan beban penuh 230 VA tanpa keterlambatan fase atau gangguan pada bus komunikasi backplane.
Q: Bisakah konfigurasi ekspansi node diubah saat node sedang online?
A: Tidak. Mengubah tata letak terminasi node atau memutuskan tautan bus ESB melalui pemutusan kabel menyebabkan kesalahan refleksi dan kehilangan paket, yang membatalkan waktu bus sinkron dan memicu kesalahan diagnostik sistem.
Panduan Instalasi Lapangan
- Penyesuaian Mekanis 19-Inci: Pasang unit node ke dalam jarak rak kabinet yang ditentukan menggunakan empat sekrup M5 dengan busing isolasi yang menyertainya. Busing isolasi harus dipasang dengan benar untuk mencegah arus loop ground antara rangka dan rak.
- Rute Koneksi Bus ESB: Sambungkan jalur bus ESB melalui rakitan konektor /CU2T [No. bagian: S9564FA]. Kencangkan pengikat penahan sepenuhnya untuk memastikan kontak pelindung yang berkelanjutan, mencegah gangguan frekuensi radio dan elektromagnetik yang dapat merusak bingkai data.
- Jarak Bebas Manajemen Termal: Untuk menjaga batas suhu operasi internal yang optimal antara -20 dan 60 derajat C, sediakan jarak ventilasi vertikal minimal 100 mm yang tidak terhalang di atas dan di bawah rak perakitan.
