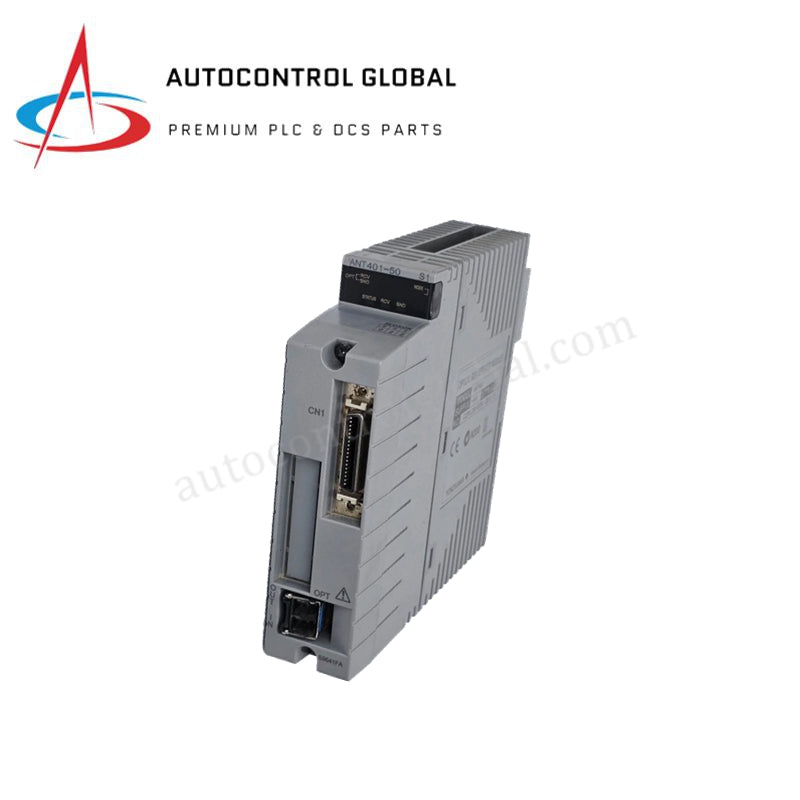

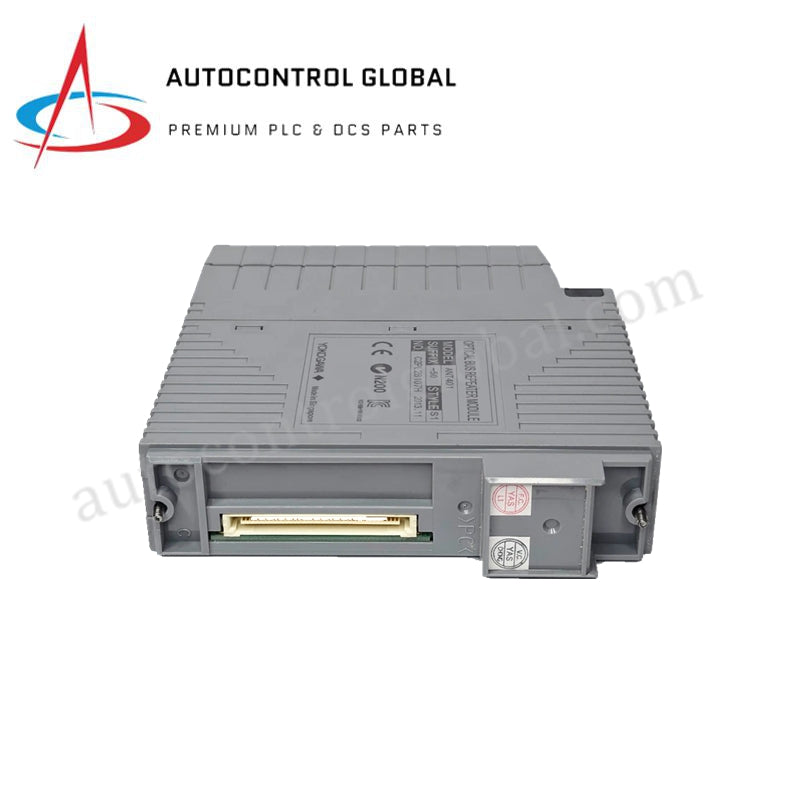

ANT401-50/CU1T Modul Pengulang Optik Yokogawa | Stok Baru & Asli

Modul Yokogawa ANT401-50/CU1T Centum VP

Yokogawa ANT401-50/CU1T, yang juga dikatalogkan sebagai ANT401 Optical ESB Bus Repeater Master Module, berfungsi sebagai komponen perangkat keras khusus untuk sinkronisasi jaringan dan konversi sinyal optik dalam platform sistem Centum VP. Perangkat keras ini membangun tautan komunikasi master-ke-slave jarak jauh dengan mengubah frame bus listrik menjadi pulsa optik untuk transmisi melalui infrastruktur serat optik. Modul ini mengelola framing data lapisan fisik, memastikan keseimbangan daya optik di seluruh arsitektur terdistribusi, dan mengoordinasikan urutan routing backplane struktural tanpa mengubah waktu siklus prosesor.

Rincian Sufiks & Matriks Model

• ANT401: Kode model dasar untuk arsitektur platform Optical ESB Bus Repeater Master Module.
• -5: Varian tipe modul standar yang dikonfigurasi tanpa penghalang proteksi ledakan.
• 0: Pengidentifikasi profil konfigurasi fungsi dasar.
• /CU1T: Sub-rakitan unit konektor yang dilengkapi terminator fisik terintegrasi untuk bus ESB listrik.

Spesifikasi Perangkat Keras

Loop Kontrol Proses dan Konfigurasi Lapangan Analog

Unit transmisi optik memisahkan jalur backplane listrik lokal dari saluran lapangan terdistribusi yang menjalankan protokol loop HART 4-20 mA. Dengan mengubah komunikasi ke media optik, modul ini menciptakan isolasi galvanik penuh, menetralkan perbedaan potensial tanah dan memblokir interferensi elektromagnetik (EMI) yang dihasilkan oleh lonjakan sisi lapangan. Pencegahan kebocoran sinyal frekuensi tinggi ini menjaga baseline referensi listrik untuk modul I/O yang berdekatan yang menjalankan konversi analog, kompensasi sambungan dingin (CJC), atau isolasi saluran-ke-saluran berdensitas tinggi.

Pertanyaan yang Sering Diajukan

T: Bagaimana segmen jaringan fisik terpengaruh jika unit konektor /CU1T terintegrasi dilepas saat sistem aktif?

J: Melepas konektor /CU1T menghilangkan terminasi listrik yang diperlukan di sepanjang jalur bus lokal. Ini menyebabkan ketidakcocokan impedansi instan, refleksi sinyal, dan korupsi frame data, yang mengakibatkan kesalahan bus aktif yang akan mengganggu slot pemrosesan yang berdekatan.

T: Apakah modul master ANT401-50/CU1T mendukung koneksi langsung ke pemancar atau sensor lapangan?

J: Tidak. Perangkat keras ini berfungsi secara ketat sebagai komponen subsistem pengulang bus. Modul ini harus dipasangkan dengan modul pengulang slave optik downstream yang kompatibel untuk mendekode sinyal optik kembali menjadi logika bus backplane listrik standar sebelum berinteraksi dengan kartu I/O.

T: Apakah ekstraksi modul hot-swap diperbolehkan dalam konfigurasi rak duplex sinkron aktif?

J: Tidak. Arsitektur frame perangkat keras Centum VP yang mendasari tidak mendukung eksekusi hot-swap langsung untuk kelas pengulang antarmuka ini. Sistem dan daya rak harus sepenuhnya diisolasi sebelum melepas atau memasang modul untuk mencegah kerusakan listrik.

Panduan Instalasi Lapangan

• Isolasi sepenuhnya infrastruktur daya utama yang memberi daya pada rak pengontrol sebelum memasang atau melepas modul master.
• Jaga radius lentur minimum yang ditentukan pabrikan untuk semua jalur serat optik inti ganda guna mencegah mikro-retak dan pelemahan sinyal optik.
• Pastikan unit konektor /CU1T terintegrasi terpasang dengan kuat dan terkunci untuk memberikan terminasi jalur yang benar pada segmen listrik lokal.
• Rutekan semua jalur serat optik melalui saluran khusus, terisolasi dari starter motor tegangan tinggi dan jaringan kabel AC arus tinggi.
• Pastikan semua port optik dan konektor kabel dibersihkan sepenuhnya menggunakan kain bebas serat industri sebelum menyambungkan antarmuka fisik.
