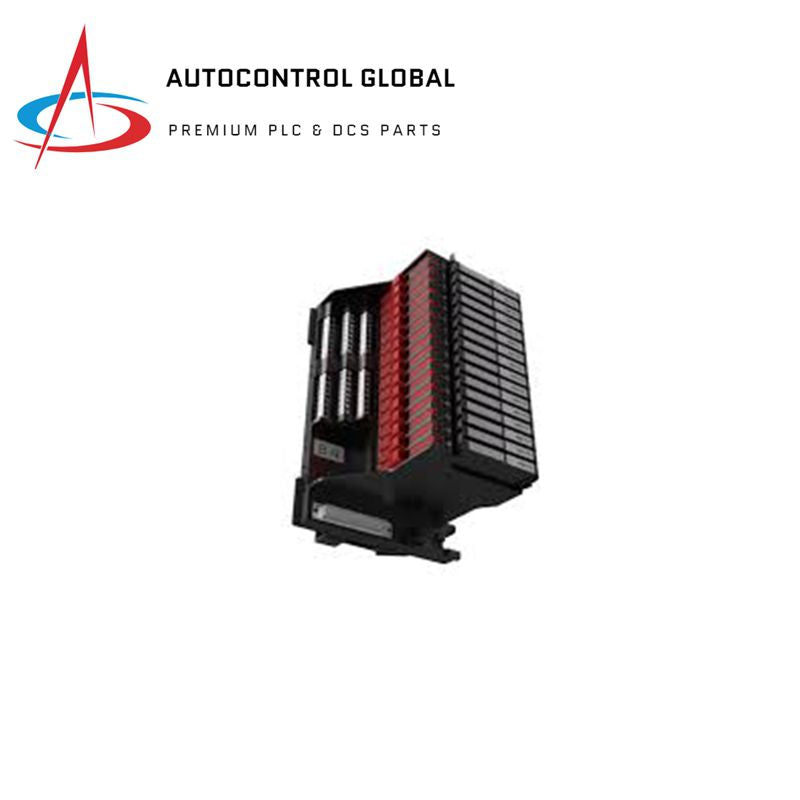

CC-UPTA01 | Honeywell | Adaptor Universal Pass Through

Fungsi

CC-UPTA01 adalah modul pass-through saluran tunggal yang memfasilitasi konektivitas langsung antara Sistem Keamanan atau terminal lapangan Keamanan (baik hidup maupun kembali) dan perangkat lapangan. Modul ini beroperasi tanpa memerlukan daya eksternal.

Fitur

• Adaptor Pass Through Saluran Tunggal: Menyediakan konektivitas tanpa hambatan.
• 2 Kabel AI/AO/DIL/DO/DOL: Mendukung berbagai konfigurasi input dan output.
• Field I/O Bertenaga Sistem: Beroperasi dengan daya sistem.
• Pass Through HART: Mendukung protokol HART untuk komunikasi.
• Kecocokan Antarmuka: Bekerja dengan IOM Seri C konvensional, IO Universal, dan Modul IO Keamanan Universal.

Spesifikasi Parameter

• Dimensi: 118 mm (D) x 85,75 mm (L) x 10,0 mm (T)
• Opsi Perakitan: Pemasangan backplane, tanpa sekrup
• Anti Kesalahan: Tidak Berlaku
• Indikator: Tidak ada
• Koneksi: 2 jalur sinyal dari Sistem Keamanan ke sisi lapangan

Kondisi Lingkungan

• Suhu Lingkungan (Operasi): -40 °C hingga +70 °C
• Suhu Lingkungan (Penyimpanan/Transportasi): -40 °C hingga +85 °C
• Kelembaban yang Diizinkan (Operasi): 5% hingga 95% (tanpa kondensasi)
• Getaran:
  • Non-Operasional: 1g dari 10 Hz hingga 150 Hz
  • Operasional: 0,5g dari 10 Hz hingga 150 Hz
• Guncangan:
  • Operasional: 5g
  • Non-Operasional: 15g

Enklosur dan Pemasangan

• Perakitan: Pelat dasar dan rumah
• Pemasangan: Pelat dasar dengan pemasangan rel DIN dan rumah snap ke pelat dasar

Spesifikasi Listrik

• Daya: 24V DC
• Arus Maksimum: 500mA
• Indikasi Daya: Tidak Berlaku
• Antarmuka ke Sistem Keamanan: 37 pin DSUB (Untuk kabel SIC)
• Antarmuka Sisi Lapangan: 3 terminal khusus per saluran
• Ukuran Kabel Sisi Lapangan: 12-24 AWG

Kepatuhan

• Rating SIL: SIL 3 sesuai IEC 61508
• Perlindungan Ingress: IP20 sesuai IEC 60529
• Rating Mudah Terbakar: V0 sesuai UL 94
• Konformansi: ANSI/ISA 60079-0; 60079-15
• Direktif EMC: IEC 61326-1 2012
• Sertifikasi ATEX: Ex ic IIC T4 Gc, Ex ec nC IIC T4 Gc
• Sertifikasi IEC Ex: Ex ic IIC T4 Gc, Ex ec nC IIC T4 Gc
• USA/Kanada: Kelas I, Div. 2, Grup A, B, C, D T4; Kelas I, Zona 2, IIC T4
• Kepatuhan: RoHS
