Modul Input Digital | Yokogawa NFDV151-P10 S
Manufacturer: Yokogawa
-
Part Number: NFDV151-P10 S
Condition：New with Original Package
Product Type: Modul Input Digital
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

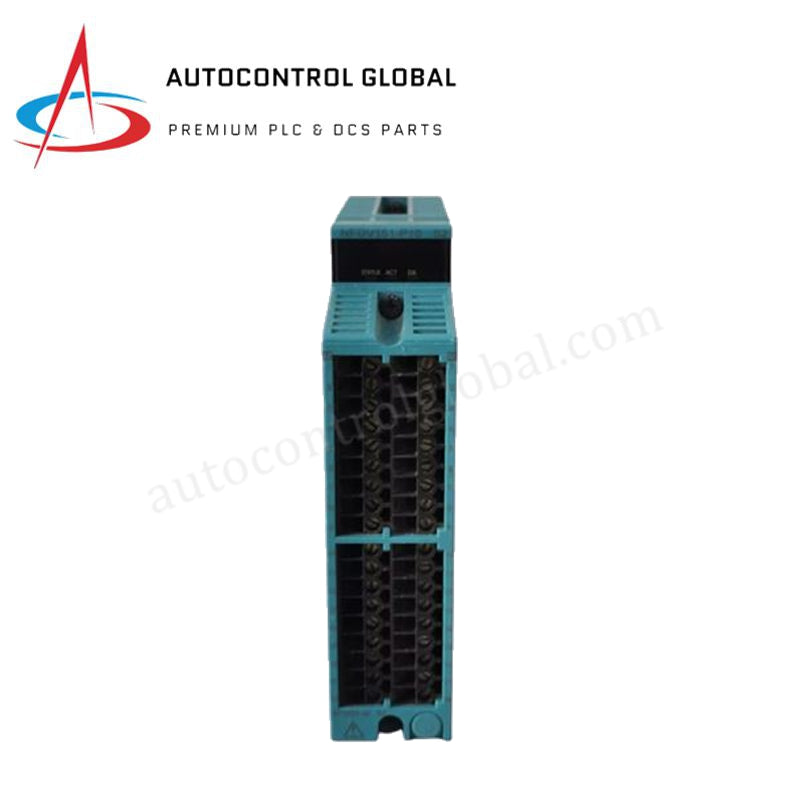

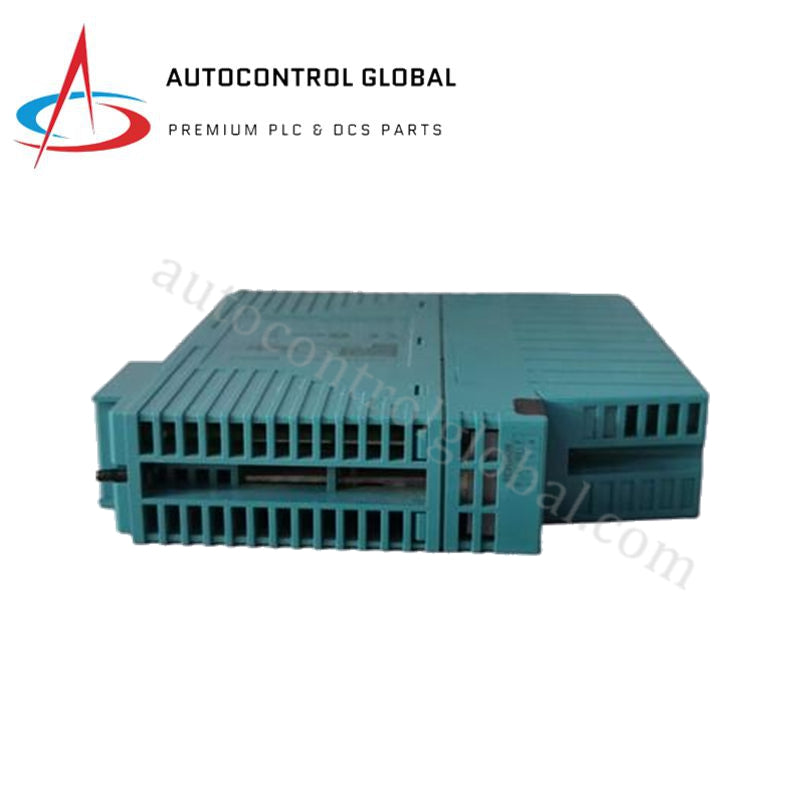

Modul Input Digital YOKOGAWA NFDV151-P10 S
YOKOGAWA NFDV151-P10 S, yang juga tercatat sebagai Modul Input Digital NFDV151-P10, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal digital 24 V DC 32 kanal dalam platform pengendali STARDOM FCN.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | NFDV151-P10 S |
| Merek | YOKOGAWA |
| Asal | Jepang |
| Berat | 0.3 kg |
| Dimensi | 130 x 107.5 x 32.8 mm |
| Suhu Operasional | 0 deg C hingga 40 deg C |
| Konsumsi Daya | Maksimum 500 mA pada 5 V DC |
| Jumlah Kanal Input | 32 kanal |
| Tegangan Input Nominal | 24 V DC |
| Konfigurasi Input | Kompatibel dengan sink / source |
| Isolasi Input-ke-Sistem | Tegangan tahan 2,000 V AC |
Isolasi Antarkanal dan Pengondisian Sinyal
Dirancang untuk mempertahankan integritas sinyal yang ketat dalam jaringan kontrol industri, modul ini dilengkapi isolasi antarkanal yang kuat dan perlindungan dielektrik input-ke-sistem sebesar 2,000 V AC. Sirkuitnya memastikan penolakan derau mode bersama yang andal pada kelompok 16 kanal, sekaligus memproses input digital tipe sink dan tipe source tanpa penurunan tegangan atau gangguan crosstalk.
Pertanyaan yang Sering Diajukan
T: Apakah modul input digital ini mendukung hot-swapping saat sistem aktif pada backplane pengendali?
J: Tidak. Daya sistem harus dimatikan sepenuhnya sebelum modul dipasang atau dilepas untuk mencegah kerusakan listrik pada sambungan bus internal.
T: Berapa waktu respons maksimum untuk input status yang diproses melalui modul ini?
J: Waktu respons input status adalah 8 ms atau kurang, dengan waktu deteksi ON tombol tekan minimum 20 ms.
Panduan Pemasangan di Lapangan
- Pastikan daya rak pengendali benar-benar dimatikan sebelum menangani modul input.
- Periksa pin konektor belakang dan terminal koneksi depan dari kerusakan fisik atau kontaminasi.
- Pasang modul dengan kuat pada slot yang ditentukan, dan pastikan modul terpasang erat pada pemandu backplane.
- Sambungkan kabel lapangan eksternal ke blok terminal penjepit tekanan atau kabel konektor MIL, dengan tetap memastikan pembumian pelindung yang tepat.
