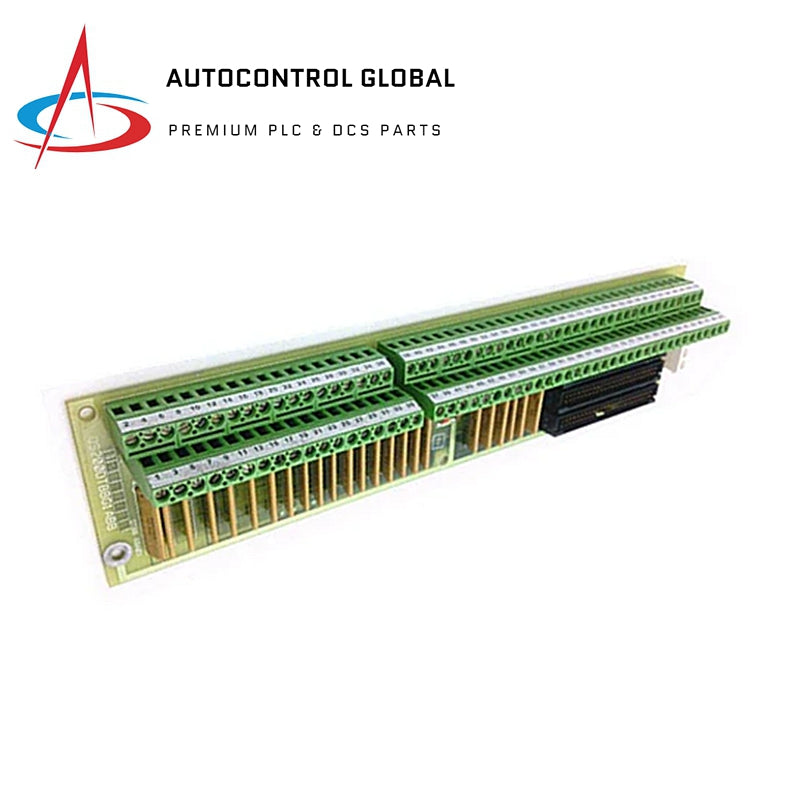

DS200DTBBG1ABB | GE Fanuc | Penghentian Ekspansi Input Kontak

Ringkasan

DS200DTBBG1ABB adalah Modul Terminasi Ekspansi Input Kontak yang diproduksi oleh General Electric untuk digunakan dalam Seri Sistem Kontrol Turbin Mark V mereka. Modul ini dirancang untuk menangani tugas ekspansi input kontak dalam sistem kontrol turbin untuk turbin angin, uap, dan gas.

Spesifikasi teknis

• Nomor Bagian: DS200DTBBG1ABB
• Seri : Mark V
• Produsen: GE General Electric
• Fungsi: Modul Penghentian Ekspansi Input Kontak

Fitur Perangkat Keras

• Terminal Block: Dua terminal block, masing-masing mendukung hingga 95 kabel sinyal.
• Penghubung: Tiga konektor 50-pin (JFF, JFG, JFH).
• Komponen Tambahan: Konektor bayonet, lima jumper, penyearah, dioda, kapasitor, dan sirkuit terintegrasi untuk regulasi tegangan.
• Ukuran: 3 inci tinggi, 11,5 inci panjang.
• Pemasangan: Empat lubang sudut untuk instalasi ke rak papan drive.

Pedoman Instalasi

• Pemasangan: Amankan modul ke rak papan menggunakan empat lubang sudut.
• Koneksi Sinyal: Gunakan terminal block dan konektor yang disediakan untuk berinteraksi dengan sistem, memastikan pengkabelan yang benar untuk menghindari kerusakan pada komponen.
