EB511-10 Modul Antarmuka Bus Yokogawa | Stok Baru & Asli
Manufacturer: Yokogawa
-
Part Number: EB511-10
Condition：New with Original Package
Product Type: Modul Antarmuka Bus
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

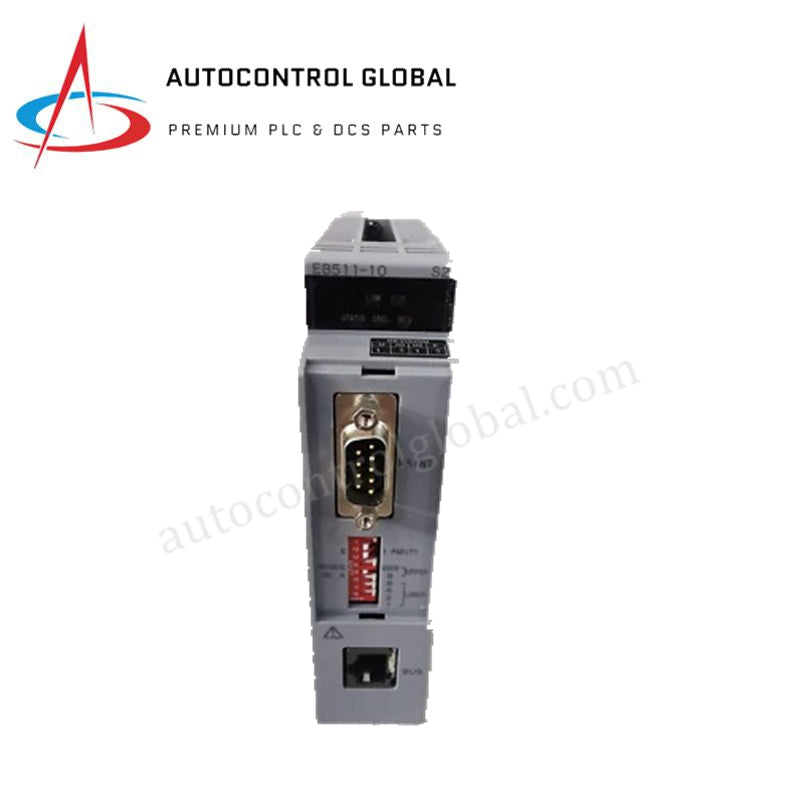

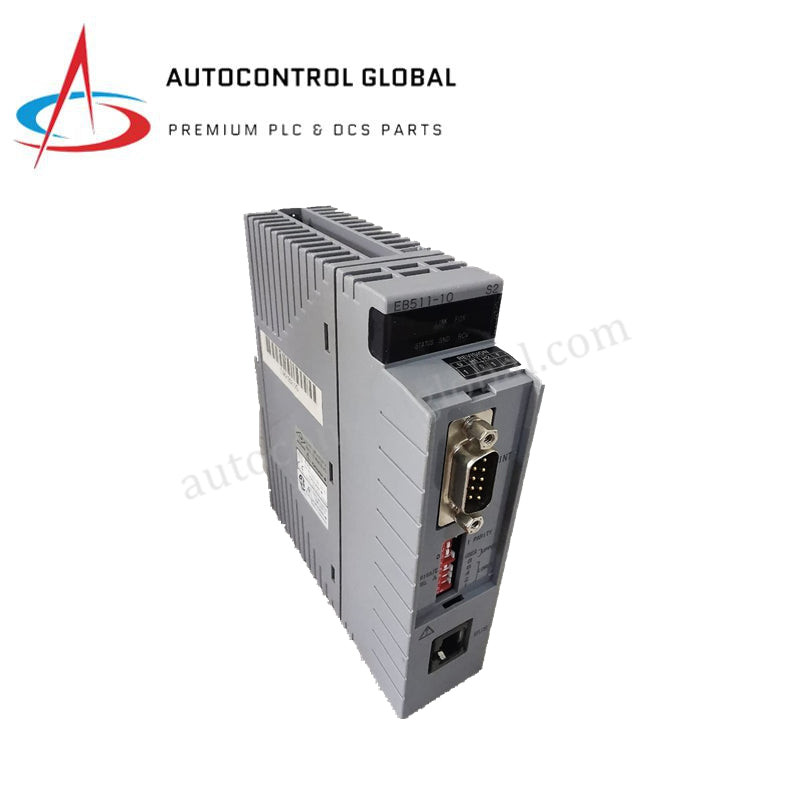

Modul Antarmuka Bus Yokogawa EB511-10 STYLE S2
Yokogawa EB511-10, yang juga dikatalogkan sebagai Modul Antarmuka Bus EB511 ESB, berfungsi sebagai komponen perangkat keras khusus untuk pelaksanaan gateway komunikasi dalam sistem CENTUM. Modul ini membentuk jalur jembatan fisik dan listrik langsung yang menghubungkan backplane pengontrol prosesor utama ke rak I/O lapangan terdistribusi hilir. Modul ini mengelola urutan transmisi sinkron waktu nyata, full-duplex melalui jaringan bus ESB listrik, memverifikasi integritas paket, dan mengarahkan aliran data di seluruh node input/output lokal.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | EB511-10 |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0,3 kg |
| Dimensi | 32,8 x 142,5 x 130 mm |
| Suhu Operasi | 0 hingga 55 derajat C |
| Konsumsi Daya | Maksimum 3 W (disuplai melalui backplane sistem) |
| Standar Komunikasi | Bus ESB (Antarmuka Listrik) |
| Kecepatan Transmisi | 10 Mbps |
| Mode Transmisi | Sinkron, full-duplex |
| Topologi Jaringan | Opsi konfigurasi bintang atau rantai |
| Jarak Maksimum | Hingga 100 m per batas segmen |
| Batas Isolasi | Isolasi galvanik antara jalur bus dan logika sistem internal |
| Toleransi Kesalahan | Dukungan jalur redundansi konfigurasi bus ganda |
| Pengidentifikasi Gaya | Style S2 |
Loop Kontrol Proses dan Konfigurasi Lapangan Analog
Arsitektur antarmuka memisahkan aliran data backplane yang masuk dari komponen sisi lapangan eksternal, menjaga integritas transmisi jalur protokol loop 4-20 mA HART paralel. Lapisan isolasi galvanik internal ini memblokir interferensi elektromagnetik frekuensi tinggi (EMI) dan vektor tegangan lonjakan mode umum agar tidak masuk ke dalam array logika pengontrol. Dengan menekan gangguan silang listrik di slot backplane, modul ini mempertahankan baseline referensi statis untuk modul tetangga yang menjalankan konversi analog-ke-digital, persamaan kompensasi sambungan dingin (CJC), atau penyaringan isolasi saluran-ke-saluran khusus.
Pertanyaan yang Sering Diajukan
T: Apa batasan rute arsitektur spesifik terkait panjang fisik bus listrik ESB?
J: Jarak transmisi listrik menggunakan modul antarmuka EB511-10 dibatasi maksimum 100 m per segmen jaringan. Untuk jarak yang melebihi batas 100 m ini, repeater bus optik eksternal dari seri SNT harus diintegrasikan ke dalam topologi jaringan.
T: Apakah kartu antarmuka bus ini mendukung prosedur hot-swap saat pengontrol sedang berjalan?
J: Tidak. Melepas atau memasang kartu antarmuka bus saat chassis host dalam keadaan menyala dapat memicu kegagalan sinkronisasi paket data dan mengganggu loop komunikasi backplane yang aktif. Jalur pasokan daya rak utama harus sepenuhnya dimatikan sebelum menangani modul.
T: Bagaimana perangkat keras mengkomunikasikan kesalahan bus internal atau putusnya komunikasi fisik kepada operator?
J: Panel depan berisi indikator LED diagnostik khusus yang menampilkan status runtime. Logika pelacakan internal secara terus-menerus memantau anomali kesalahan jalur dan meneruskan kode telemetri kesalahan ke sistem diagnostik pengontrol utama.
Panduan Instalasi Lapangan
- Isolasi semua sambungan daya eksternal dan internal ke chassis pengontrol pusat sebelum memasang modul ke slot raknya.
- Kencangkan semua pengikat pemasangan modul sesuai rating torsi teknik standar untuk mencegah kartu bergeser akibat getaran industri.
- Batas panjang maksimum kabel bus listrik ESB tembaga adalah 100 m per segmen untuk menghindari degradasi sinyal atau ketidaksesuaian waktu.
- Jaga jalur kabel fisik terpisah untuk sinyal bus ESB tegangan rendah, jauhkan dari kabel distribusi daya AC berat atau kabel kontrol motor.
- Pastikan rangka chassis sub-rak terhubung langsung ke terminal bumi instrumen utama dengan konduktor impedansi rendah.
