Allen-Bradley 1788-MCHKR Alat Diagnostik Pemeriksa Media Jaringan Industri

Gambaran Produk

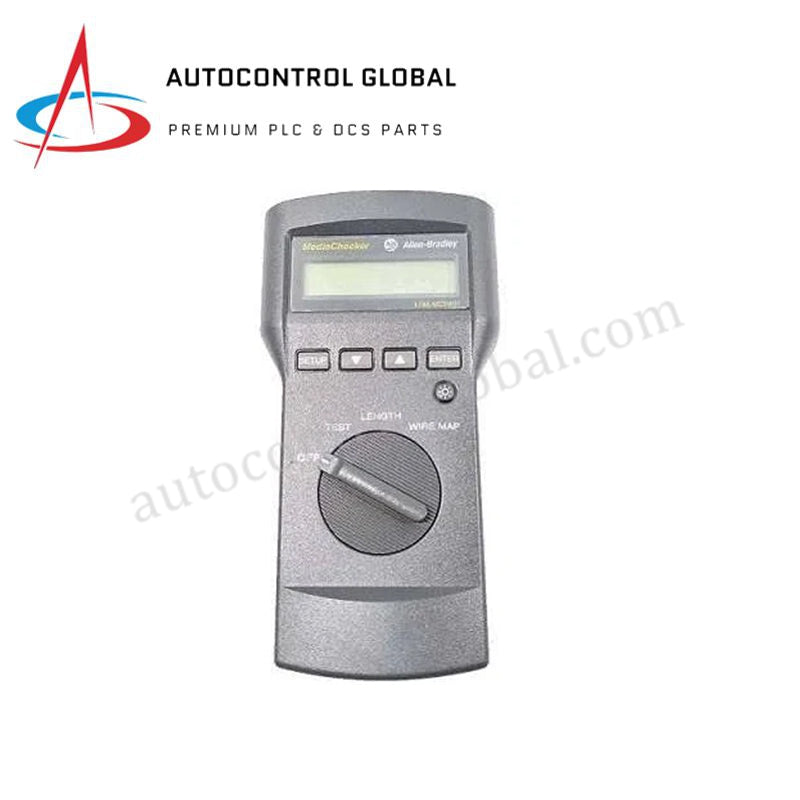

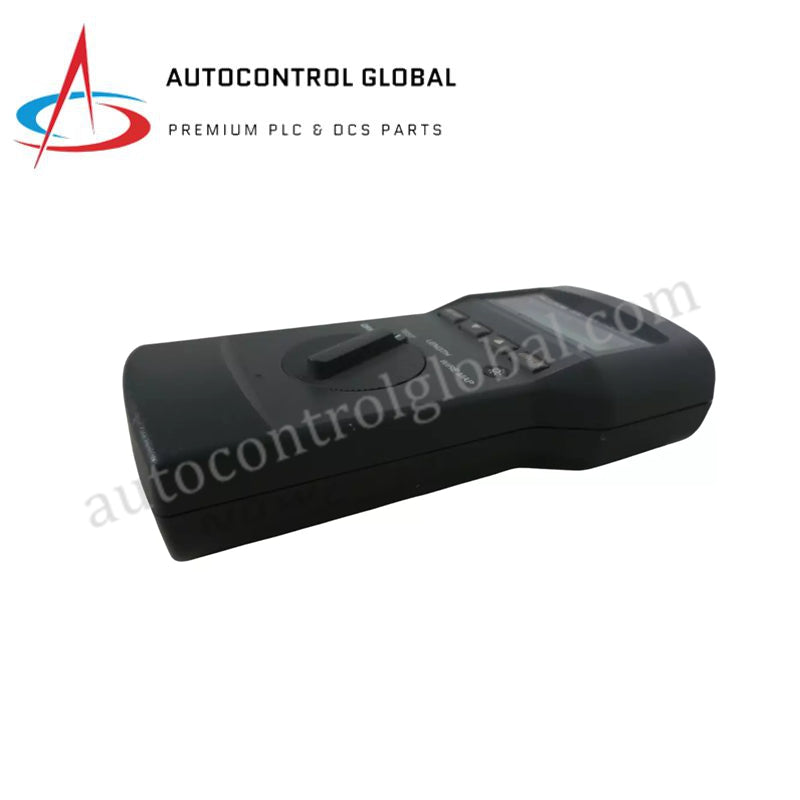

1788-MCHKR, yang biasa dikenal sebagai MediaChecker, adalah alat diagnostik genggam serbaguna yang dirancang oleh Rockwell Automation untuk pengujian menyeluruh media komunikasi industri. Alat lapangan penting ini dibuat untuk memeriksa keutuhan lapisan fisik dari berbagai jenis jaringan, termasuk EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus (DH+), dan Remote I/O (RIO). Dengan menggabungkan teknologi Time Domain Reflectometry (TDR), 1788-MCHKR memungkinkan teknisi tidak hanya mengidentifikasi kerusakan kabel seperti hubung singkat, putus, dan pasangan kabel terpisah tetapi juga mengukur panjang kabel secara tepat dan menentukan jarak ke titik kerusakan tertentu.

Spesifikasi Teknis

1788-MCHKR dibuat tahan terhadap kondisi lapangan sekaligus memberikan ketepatan pengukuran setara laboratorium untuk kabel industri.

• Produsen: Rockwell Automation / Allen-Bradley

• Nomor Model: 1788-MCHKR

• Kategori Perangkat: Alat Diagnostik Media Jaringan Portabel

• Antarmuka Keluaran: LCD 2 Baris, 16 Karakter dengan lampu latar

• Antarmuka Masukan: Papan tombol sentuh (Enter, Atas, Bawah, Pengaturan)

• Protokol & Kabel yang Didukung:

• Ethernet: UTP, FTP (Cat5, Cat5e, Cat6)

• ControlNet: Koaksial RG6, RG6F, DS3/4

• DeviceNet: Tebal, Tipis, dan KwikLink

• DH+ / Remote I/O: 1770-CD (Selang Biru), 9022, 9463

• Kemampuan Pengukuran:

• Jangkauan Ethernet: 1 sampai 350 meter (Resolusi: 0,5m)

• Jangkauan ControlNet: 1 sampai 650 meter

• Mode Diagnostik: Uji (Peta Kabel), Panjang (TDR), Peta Kabel (Pinout Rinci), dan Pengaturan

• Konektor Masukan: RJ45, DB-9 (RS-232), dan BNC

• Kebutuhan Daya: Dua (2) baterai alkalin AA 1,5V

• Umur Baterai: 50 jam operasi biasa

• Suhu Operasi: 0°C sampai +45°C (32°F sampai 113°F)

• Suhu Penyimpanan: -20°C sampai +60°C (-4°F sampai 140°F)

• Berat: 5,25 lbs (2,38 kg) termasuk kotak pembawa tahan banting dan adaptor
