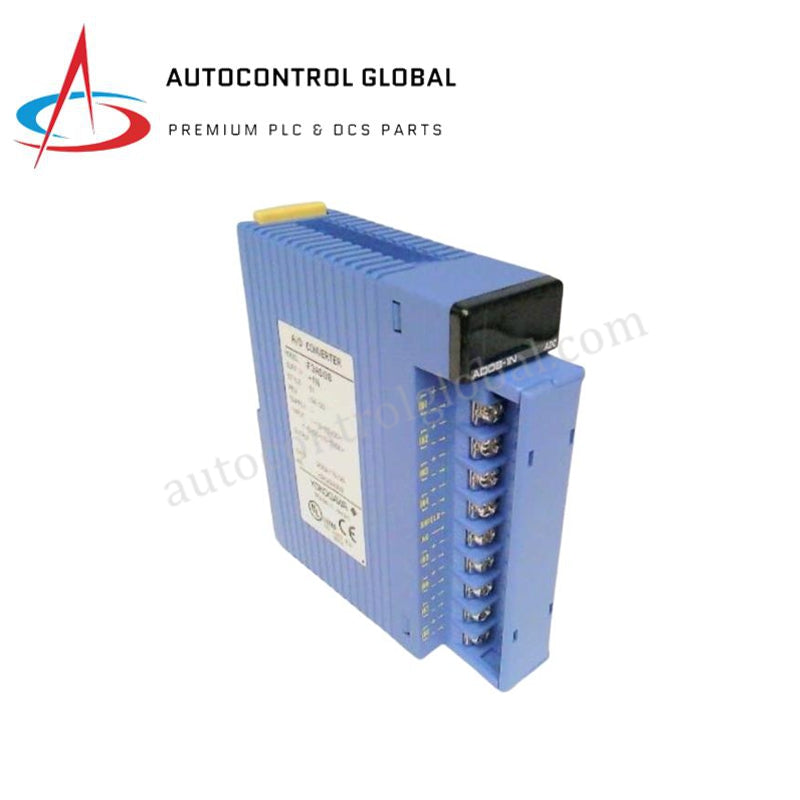

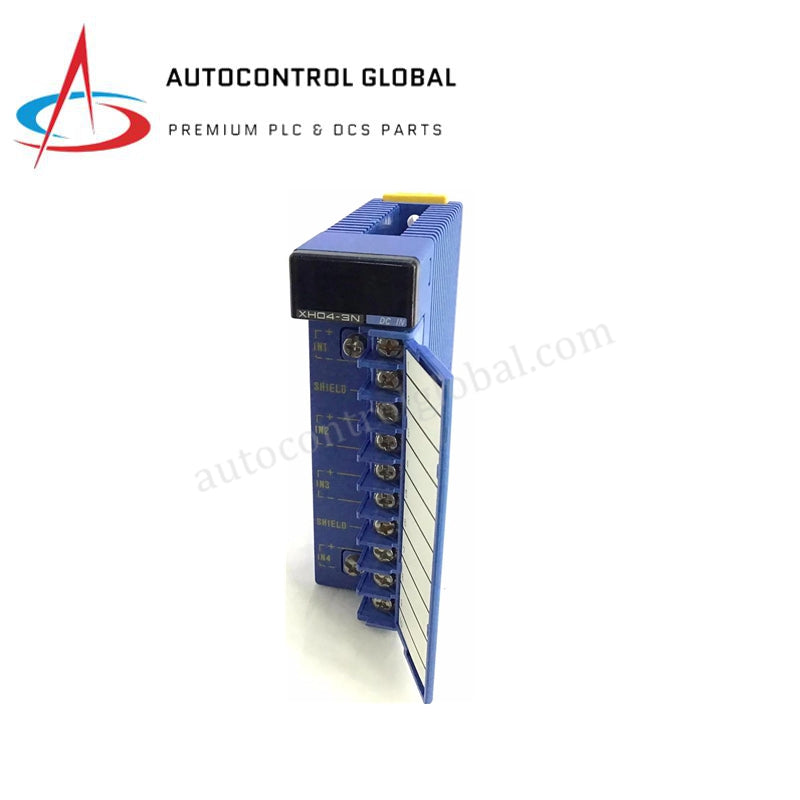

Modul Input Analog Yokogawa F3AD04-0N FA-M3

Dikonfigurasi untuk akuisisi sinyal analog dalam jaringan sistem FA-M3, Yokogawa F3AD04-0N (F3AD04) Modul Input Analog menyediakan eksekusi fisik/elektrik langsung. Perangkat keras ini berfungsi sebagai konverter analog-ke-digital yang menerjemahkan potensial sensor tegangan rendah eksternal menjadi variabel digital terstruktur untuk diproses oleh modul prosesor pusat. Modul ini memproses empat saluran tegangan independen dengan matriks pengkondisian sinyal yang terhubung secara langsung, memastikan urutan pengambilan sampel berkelanjutan tanpa menimbulkan latensi penguncian data perangkat lunak.

Spesifikasi Perangkat Keras

Loop Kontrol Proses dan Konfigurasi Lapangan Analog

Perangkat keras konversi ini langsung berinteraksi dengan jalur instrumentasi yang mengirimkan protokol loop HART 4-20 mA saat dilengkapi dengan resistor presisi eksternal. Penghalang isolasi optik terintegrasi memisahkan loop pengukuran analog eksternal dari bus backplane pemrosesan internal, memblokir lonjakan tegangan dan membatasi noise mode umum. Skema isolasi saluran-ke-saluran dengan kepadatan tinggi ini memastikan bahwa sub-rangkaian yang berdekatan yang memproses persamaan kompensasi sambungan dingin (CJC) atau input mili-volt yang sensitif tidak terpengaruh oleh perbedaan ground loop lokal atau transient switching sisi lapangan.

Pertanyaan yang Sering Diajukan

T: Bagaimana modul bereaksi jika sinyal input melebihi batas konfigurasi standar 1 hingga 5 V DC?

J: Perangkat keras mendukung jendela pengukuran over-range efektif dari -0,25 hingga 5,25 V DC. Jika potensial melewati batas ini tetapi tetap di bawah ambang maksimum absolut 18 V DC, konverter A/D akan memotong pada nilai batas; melebihi 18 V DC akan menyebabkan kerusakan perangkat keras.

T: Apakah modul analog ini dapat dipasang atau dilepas saat rak FA-M3 sedang memproses logika loop secara aktif?

J: Tidak. Arsitektur platform FA-M3 tidak mendukung pemasangan atau pelepasan modul secara langsung saat hidup. Kontak listrik backplane harus sepenuhnya dimatikan dengan memutuskan pasokan daya utama sistem sebelum mengganti atau merawat kartu untuk mencegah kerusakan bus komunikasi.

T: Bagaimana sinyal arus seperti 4-20 mA dialirkan ke saluran input berbasis tegangan?

J: Saluran modul pada dasarnya dirancang untuk mendeteksi potensial tegangan. Untuk mengukur sinyal arus dari pemancar lapangan, resistor shunt presisi eksternal harus dipasang di terminal input untuk menurunkan loop arus ke skala kalibrasi 1 hingga 5 V DC.

Panduan Instalasi Lapangan

• Matikan modul daya utama pada unit dasar sebelum membuka kunci atau memasang modul ke dalam rak.
• Gunakan kabel pelindung pasangan terpilin dua konduktor khusus untuk semua jalur sinyal analog guna meminimalkan interferensi elektromagnetik.
• Terminasi pelindung kabel pada satu titik ground instrumentasi di panel enclosure, biarkan sisi sensor lapangan mengambang untuk menghilangkan loop ground.
• Pisahkan jalur input analog tegangan rendah dari kabel kontrol motor AC arus tinggi dengan menjalankannya dalam pipa baja terisolasi dan diberi ground.
• Pastikan total tegangan loop yang diterapkan pada setiap saluran input tidak mendekati ambang batas kerusakan maksimum absolut 18 V DC dalam kondisi kesalahan lapangan.
