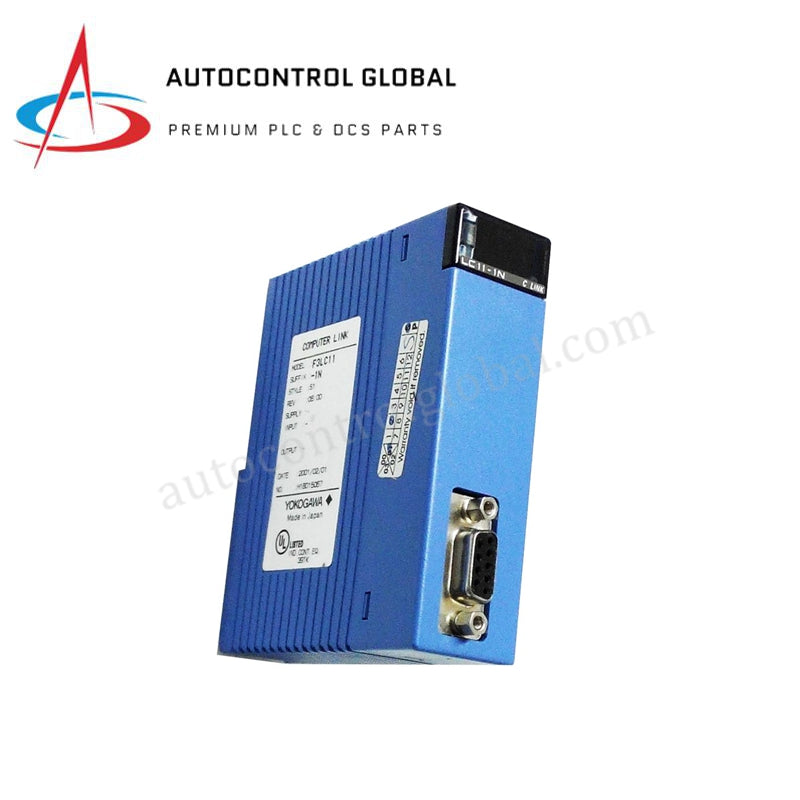

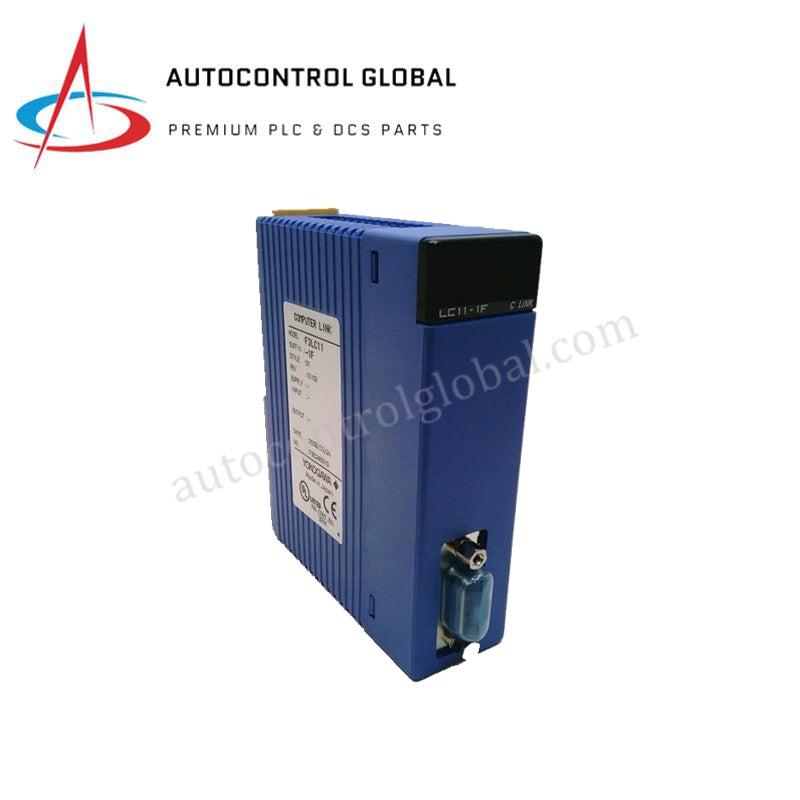

Modul Tautan Komputer Pribadi Yokogawa F3LC11-1F

Dikonfigurasi untuk pemantauan, transfer program, dan kontrol jarak jauh dalam sistem FA-M3, Yokogawa F3LC11-1F (F3LC11) Modul Tautan Komputer Pribadi menyediakan eksekusi fisik/elektrik langsung. Perangkat keras ini berfungsi sebagai antarmuka komunikasi serial satu port yang mengarahkan bingkai data antara unit dasar pengontrol FA-M3 dan komputer pengawas eksternal atau tampilan melalui lapisan fisik RS-232-C asinkron. Modul ini mengelola urutan transmisi setengah-dupleks yang disinkronkan start-stop dan menjalankan algoritma verifikasi kesalahan terintegrasi langsung melalui koneksi bus terminal.

Spesifikasi Perangkat Keras

Loop Kontrol Proses dan Konfigurasi Antarmuka Serial

Arsitektur komunikasi ini menggabungkan register konfigurasi berbasis parameter untuk memetakan data perangkat ke dalam database protokol loop 4-20 mA HART yang ada atau register internal pengontrol. Karena antarmuka ini non-isolasi, keseimbangan potensial grounding harus dipertahankan di sepanjang batas transmisi 15 m untuk mencegah gangguan noise mode umum yang dapat mengganggu modul input analog lokal. Saluran pemrosesan serial menjalankan pelacakan checksum latar belakang tanpa menunda tugas khusus modul tetangga yang menangani kompensasi sambungan dingin (CJC) atau isolasi antar saluran pada rak I/O proses kepadatan tinggi.

Pertanyaan yang Sering Diajukan

T: Berapa banyak modul komunikasi F3LC11-1F yang dapat dipasang secara bersamaan pada satu unit dasar FA-M3?

J: Batas alokasi slot tergantung pada model prosesor tertentu. Unit dasar yang dilengkapi CPU F3SP05, F3SP08, F3SP20, atau F3SP21 dapat menampung maksimal 2 modul, sedangkan prosesor yang lebih besar seperti F3SP22, F3SP25, dan F3SP30 memungkinkan hingga 6 modul pada satu kerangka rak.

T: Garis kontrol perangkat keras spesifik apa yang dipertahankan dalam keadaan aktif oleh logika antarmuka serial?

J: Modul memaksa garis kontrol Request to Send (RS) dan Data Terminal Ready (ER) dalam keadaan selalu AKTIF. Modul ini mengandalkan format bit start-stop standar dan parameter waktu perangkat keras tetap, bukan protokol kontrol aliran perangkat lunak Xon/Xoff.

T: Apakah modul ini dapat dilepas atau dipasang ke jalur backplane FA-M3 saat unit dasar dalam keadaan menyala?

J: Tidak. Logika backplane chassis FA-M3 tidak mendukung pemasangan atau pelepasan hot-swap saat hidup. Daya sistem harus sepenuhnya diputus sebelum memasang atau melepas perangkat keras untuk menghindari kerusakan listrik pada sirkuit port non-isolasi.

Panduan Instalasi Lapangan

• Isolasi semua jalur daya primer dan sekunder yang terhubung ke chassis FA-M3 sebelum memasukkan modul ke slot yang ditentukan.
• Kencangkan konektor D-sub 9-pin female menggunakan sekrup M2.6 terintegrasi untuk mencegah gangguan sinyal serial akibat getaran fisik industri.
• Batas jarak kabel fisik RS-232-C maksimum adalah 15 m untuk mencegah pelemahan sinyal dan korupsi data pada baud rate tinggi hingga 115,2 kbps.
• Pastikan komputer pribadi eksternal atau unit tampilan memiliki potensi ground listrik yang identik dengan unit dasar FA-M3 untuk menekan noise pada port serial non-isolasi.
• Rutekan semua jalur komunikasi serial melalui saluran kabel tegangan rendah khusus, pisahkan dari kabel motor AC arus tinggi dan jaringan switching pembangkit daya.
