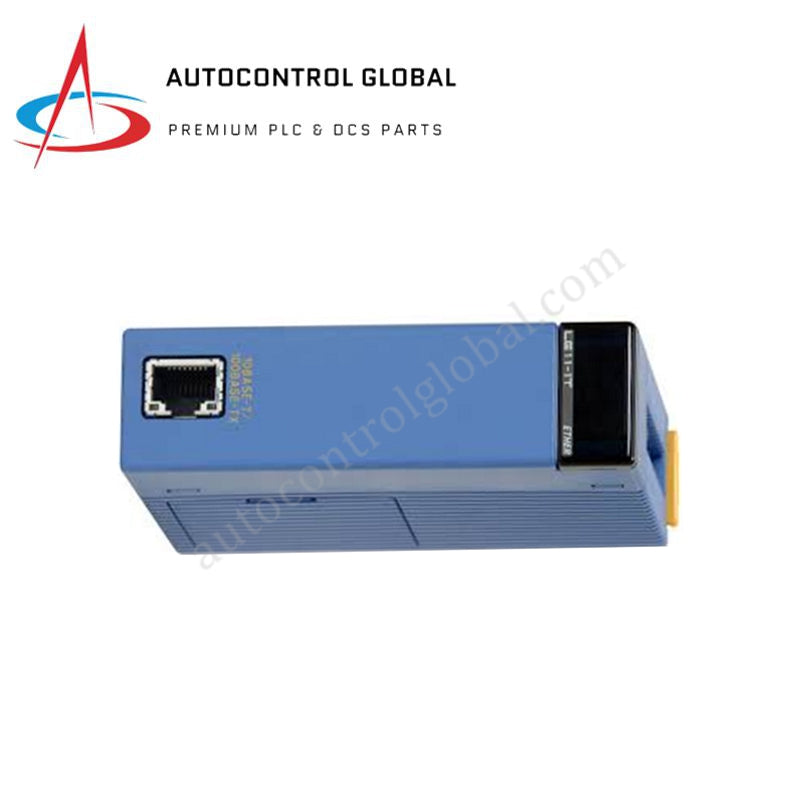

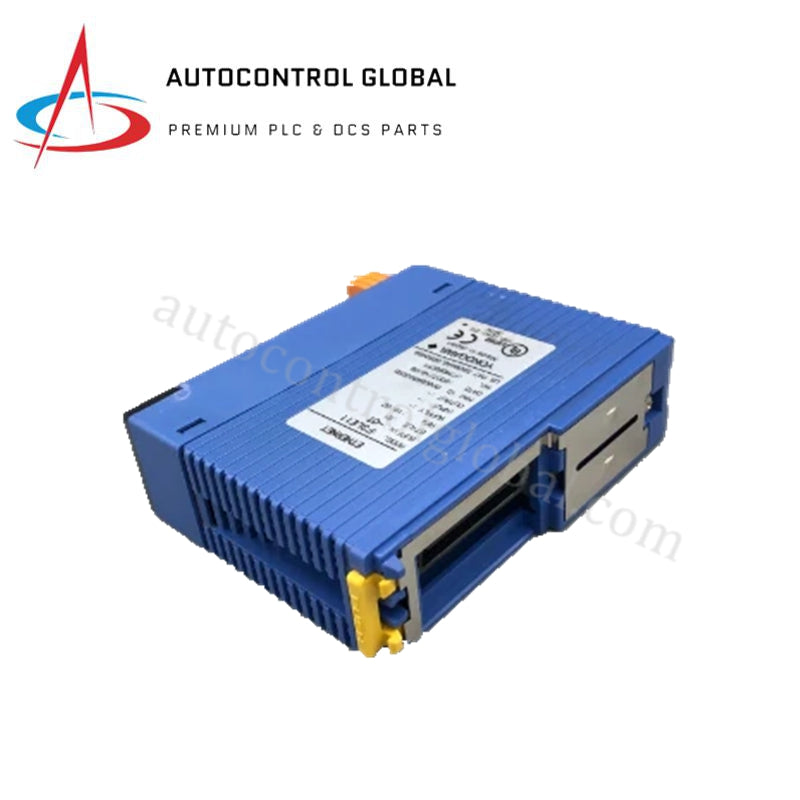

Modul Antarmuka Ethernet Yokogawa F3LE11-1T FA-M3

Yokogawa F3LE11-1T, yang juga dikatalogkan sebagai F3LE11 Modul Antarmuka Ethernet, berfungsi sebagai komponen perangkat keras khusus untuk sinkronisasi jaringan dan pertukaran data dalam platform PLC FA-M3. Perangkat keras ini membangun koneksi yang sesuai dengan IEEE 802.3 melalui media tembaga, mendukung kecepatan transmisi baseband 10 Mbps dan 100 Mbps melalui rutinitas negosiasi otomatis. Modul ini menangani pembingkaian data lapisan fisik, verifikasi kontrol akses menggunakan mekanisme CSMA/CD, dan pelaksanaan protokol routing di antara node pemrosesan lokal.

Spesifikasi Perangkat Keras

Loop Kontrol Proses dan Konfigurasi Lapangan Ethernet

Modul jaringan memproses sesi TCP/IP dan UDP/IP secara bersamaan untuk bertukar matriks variabel dengan node pengawas tanpa mengubah parameter perhitungan lapisan kontrol proses yang berdekatan. Modul ini berinteraksi secara tidak langsung dengan instrumen yang menjalankan protokol loop 4-20 mA HART dengan mengarahkan paket data terstruktur melalui unit gateway perantara. Arsitektur fisik memisahkan logika sistem internal dari transient listrik yang dihasilkan lapangan, menjaga isolasi galvanik di seluruh struktur backplane untuk mencegah gangguan noise mode umum yang dapat merusak komponen resolusi tinggi yang menjalankan kompensasi sambungan dingin (CJC) atau isolasi antar saluran dalam rak sub yang sama.

Pertanyaan yang Sering Diajukan

T: Apakah antarmuka backplane lokal mendukung pemasangan atau pelepasan hot-swap saat dalam keadaan menyala?

J: Tidak. Arsitektur unit dasar FA-M3 mengharuskan isolasi listrik penuh sebelum memasang atau melepas kartu perangkat keras. Melakukan modifikasi fisik saat hidup dapat menyebabkan penurunan tegangan backplane yang tidak terduga atau kerusakan permanen pada prosesor modul.

T: Bagaimana pengelolaan kontrol aliran dan deteksi tabrakan selama periode kemacetan jaringan tinggi?

J: Modul mengelola eksekusi akses data melalui pengendali perangkat keras CSMA/CD bawaan. Dalam operasi 100BASE-TX duplex penuh, modul mendukung transmisi dua arah terus-menerus untuk menghilangkan tabrakan fisik, mengandalkan mekanisme jendela TCP standar untuk kontrol aliran ujung ke ujung.

T: Apa batasan konfigurasi tata letak terkait segmentasi bertingkat?

J: Jaringan fisik membatasi struktur bertingkat hingga maksimum 2 atau 4 segmen tergantung pada geometri hub dan topologi jaringan yang digunakan. Panjang setiap segmen tidak boleh melebihi 100 m menggunakan kabel tembaga Cat5 atau lebih baik untuk mencegah pelemahan sinyal.

Panduan Instalasi Lapangan

• Isolasi semua sumber daya listrik primer dan sekunder yang memasok unit dasar FA-M3 sebelum memasukkan modul ke slot yang ditentukan.
• Pastikan jack modular RJ45 mengunci dengan aman di dalam rumah penerima untuk mencegah konektivitas yang tidak stabil akibat getaran mekanis.
• Batas jarak maksimum kabel tembaga tanpa pelindung adalah 100 m per segmen, arahkan jalur jaringan di dalam tray kabel tegangan rendah khusus.
• Pisahkan kabel komunikasi dari kabel motor AC arus tinggi dan jaringan switching industri untuk membatasi kopling noise elektromagnetik.
• Pastikan semua pin grounding modul yang berdekatan membentuk ikatan listrik positif dengan struktur rel DIN logam saat perakitan chassis akhir.
