F3YD32-1P Modul Output Transistor Yokogawa | Stok Baru & Asli
Manufacturer: Yokogawa
-
Part Number: F3YD32-1P
Condition：New with Original Package
Product Type: Modul Output Digital
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

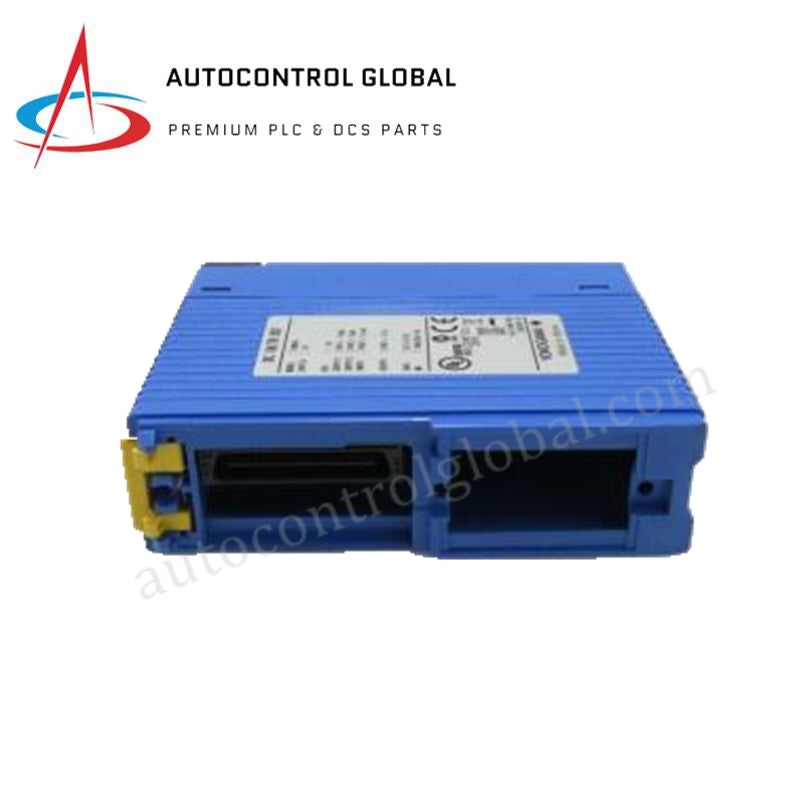

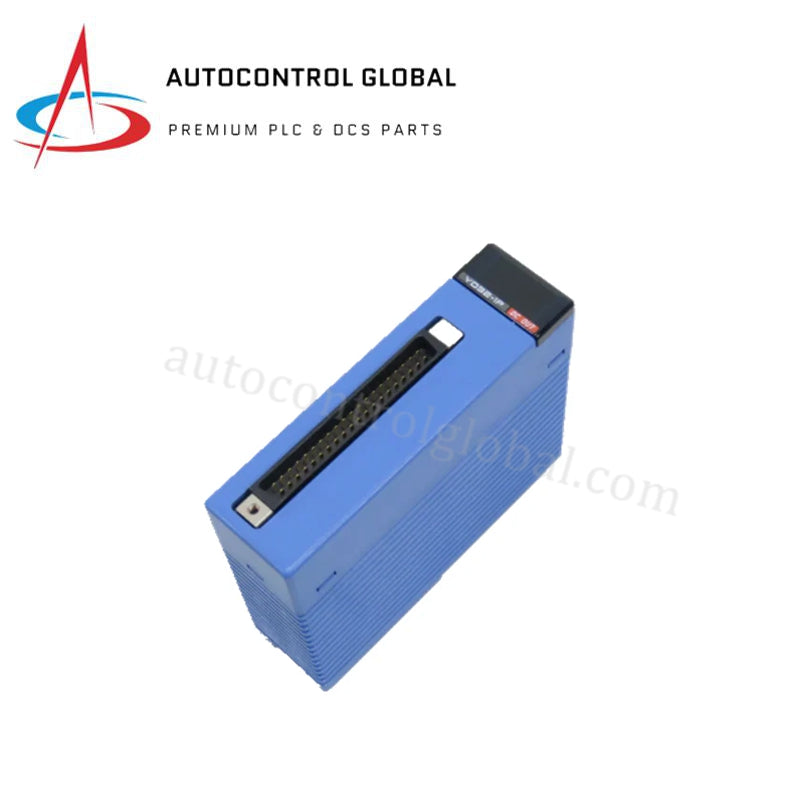

Modul Output Transistor Yokogawa F3YD32-1P FA-M3
Yokogawa F3YD32-1P, yang juga dikatalogkan sebagai Modul Output Transistor F3YD32, berfungsi sebagai komponen perangkat keras khusus untuk eksekusi status diskrit dalam jaringan sistem FA-M3. Modul ini mengubah perintah logika internal dari prosesor utama menjadi status saklar listrik untuk menggerakkan aktuator lapangan eksternal, solenoid, atau relay perantara. Modul ini mengelola arus beban individu melalui rangkaian transistor terintegrasi, menjaga isolasi listrik antara rangkaian eksternal berkecepatan tinggi dan struktur logika backplane internal.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | F3YD32-1P |
| Merek | Yokogawa |
| Asal | Jepang |
| Berat | 0,11 kg |
| Dimensi | 28,9 x 100 x 83,2 mm |
| Suhu Operasi | 0 hingga 55 derajat C |
| Konsumsi Daya | 0,8 W maksimum (160 mA pada 5 V DC penarikan bus internal) |
| Jumlah Output | 32 titik |
| Konfigurasi Garis Umum | 8 titik per garis umum |
| Metode Isolasi | Isolasi photocoupler |
| Tegangan Tahan | 1500 V AC selama satu menit (terminal eksternal ke rangkaian internal) |
| Tegangan Beban Terukur | 12 hingga 24 V DC |
| Rentang Tegangan Operasi | 10,2 hingga 26,4 V DC |
| Kebutuhan Catu Daya Eksternal | 12 hingga 24 V DC pada 95 mA |
| Waktu Respons Saklar Output | 1 ms maksimum |
Loop Kontrol Proses dan Konfigurasi Lapangan Analog
Matriks saklar digital berinteraksi dengan struktur sistem secara keseluruhan bersama saluran yang memproses protokol loop 4-20 mA HART. Dengan menggunakan rangkaian photocoupler internal, tahap output menyediakan isolasi lengkap antara saluran dan sistem, mencegah lonjakan induktif lapangan menghasilkan gangguan listrik frekuensi tinggi pada bus backplane. Penekanan ini melindungi rangkaian instrumen di sekitarnya yang memerlukan kompensasi sambungan dingin (CJC) yang akurat atau isolasi antar saluran dari degradasi sinyal selama peristiwa pengalihan beban multi-saluran secara tiba-tiba.
Pertanyaan yang Sering Diajukan
T: Apakah output transistor dapat langsung mengendalikan beban AC induktif seperti kontaktor motor besar?
J: Tidak. Rangkaian output hanya dirancang untuk operasi 12 hingga 24 V DC. Mencoba mengalihkan jalur tegangan AC akan merusak saluran transistor; relay perantara harus dipasang untuk isolasi beban AC.
T: Apakah modul mendukung ekstraksi atau pemasangan komponen secara langsung saat pengendali aktif?
J: Tidak. Rangkaian perangkat keras FA-M3 tidak mendukung operasi hot-swap. Catu daya unit dasar utama harus sepenuhnya diputus sebelum melepas atau memasang modul untuk mencegah kerusakan listrik atau kesalahan bus.
T: Bagaimana distribusi beban arus eksternal di seluruh tata letak terminal modul?
J: 32 titik output dibagi secara elektrik menjadi kelompok terisolasi berisi 8 titik yang berbagi garis kembali umum. Total arus agregat yang ditarik pada setiap kelompok umum tidak boleh melebihi batasan backplane dan blok terminal yang ditentukan.
Panduan Instalasi Lapangan
- Isolasi semua catu daya eksternal dan sumber daya backplane rak sebelum menempatkan modul di slot chassis.
- Rutekan semua kabel output 12-24 V DC melalui saluran kabel tegangan rendah khusus, pisahkan dari jalur distribusi listrik AC tegangan tinggi.
- Pasang dioda freewheeling eksternal secara paralel pada beban DC induktif untuk menekan lonjakan tegangan transient yang dapat menyebabkan kerusakan transistor prematur.
- Pastikan kait fisik modul terkunci sepenuhnya untuk menjaga integritas batas isolasi galvanik 1500 V AC.
- Verifikasi bahwa catu daya eksternal 12 hingga 24 V DC memenuhi kebutuhan konsumsi arus 95 mA dalam kondisi beban penuh.
